直压宽幅AZ钢板桩组合墙在荷兰很流行!

2023-07-05    by : 霍金涛
  • 直压宽幅AZ钢板桩组合墙在荷兰很流行!

在荷兰,大量宽幅AZ钢板桩组合墙被应用于大坝防渗墙。这种AZ结构的钢板桩组合具有较强的挡土止水作用,单桩宽度700毫米,经常采用两幅组合宽度1.4米和四幅宽度2.8米,如何顺利将这些组合钢桩打入地下,将大大提高施工效率和施工周期!!本文分享荷兰建筑近距离项目中采用直压机一次施工四幅AZ钢板桩组合墙!

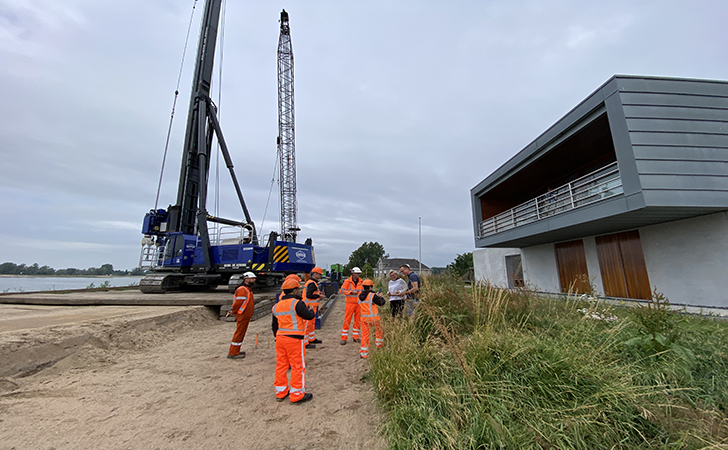

靠近房屋打桩


你见过靠近自己房屋打桩,主人还送甜点出来的项目吗?

上海ICE荷兰考察团到访的这个项目,是荷兰一座大坝的防渗墙施工现场,紧邻私人豪华住宅施工,近距离房屋2-3米,而且每一座施工周边房屋,政府都安装有振动监测系统,这些传感器被固定在房屋外墙上,再集中到一个报警装置,可以全方位检测到周边环境的大幅振动!然而,就是在这样严苛的检测下,四幅宽度的AZ钢板桩组合墙正在顺利施工中,也没有惊扰到当地居民!我们考察团来访后,房屋主人还主动送了亲手制作的甜点出来慰问现场施工人员和远来的客人,这在国内施工项目中前所未有,甚为感动!

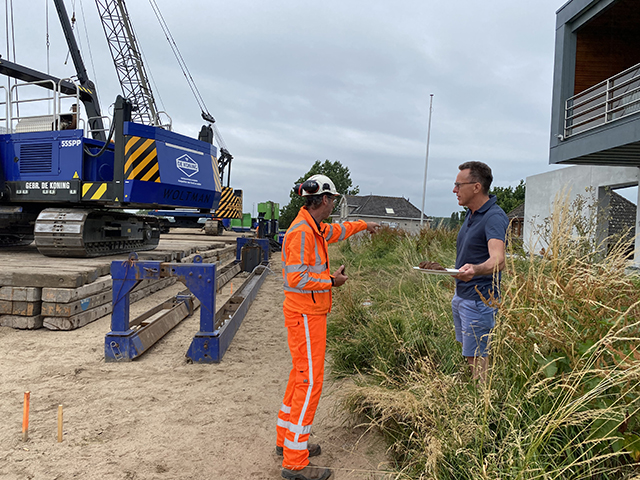

主人送甜点


主人送甜点

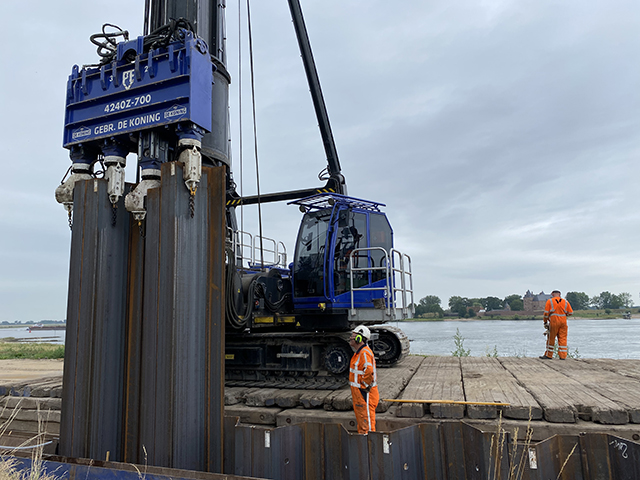

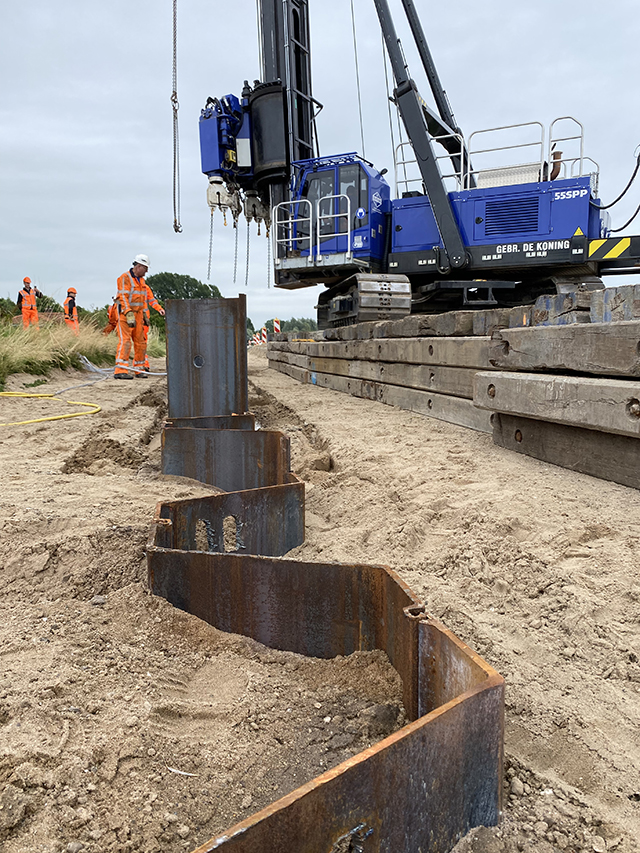

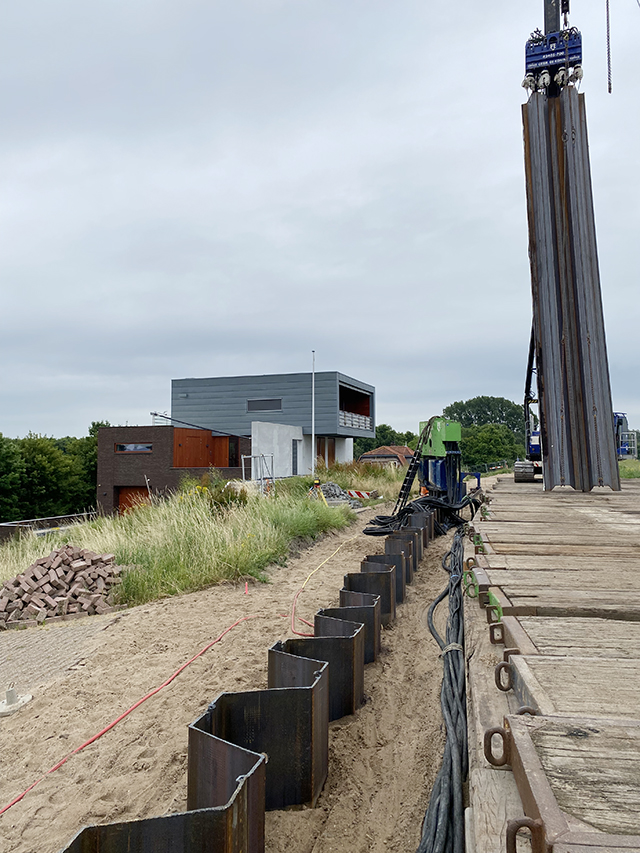

高效直压2.8米宽度AZ钢板桩组合墙

此项目采用Dieseko集团Woltman专用桩架55SPP带ICE直压机设备,一次性施工四幅2.8米宽度AZ钢板桩组合,AZ单桩宽度700毫米,入土长度22米,直压效率非常高,且没有振动! ICE4230Z-700直压机,下压力可达80吨,行程44厘米,四个手臂都安装有传感器,可以精确定位,以确保AZ桩墙的垂直度和完整性!顺序按照先中间后两边进行钢板桩的下压施工,并可以通过向上抽取再下压的方式达到引孔的效果,使施工效率更高!据现场经理Michael介绍,每天8小时工作,可以施工14组四幅钢桩组合,即水平长度39.2米的AZ钢板桩组合墙,按照单桩宽度700毫米计算,相当于每天直压56根单桩!


高效直压2.8米宽度AZ钢板桩组合墙


高效直压2.8米宽度AZ钢板桩组合墙


直压机对专用桩架的要求高

直压机的液压动力是通过Woltman桩架提供,最大液压油流量需要200L/每分钟,下压和起拔时需要桩架强劲支撑,因此对桩架的稳定性要求很高!Woltman打桩架是基础施工专业开发设计非配套底盘,稳定性好,松软土质履带可拓展,架体重工况设计更抗造,匹配强大发动机无需额外配置动力站,具有下拉功能,可提高工作速度和贯穿深度30%,传感器主动检测,更加精准!另外,桅杆可放倒随桩架自行移动,穿越高架道路不用拆卸节省运输时间和成本!


直压机对专用桩架的要求高

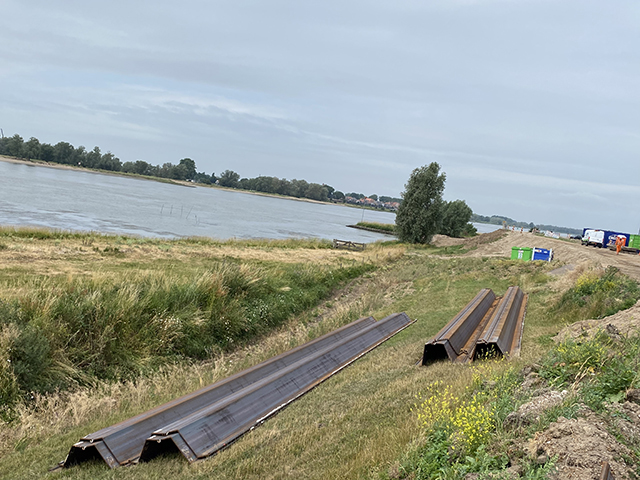

AZ钢板桩组合的连接与吊装

这些组合AZ钢板桩在出厂前就可以根据客户需求进行拼接,两幅一组或者四幅一组。在每幅钢板桩头部开孔,直压机手臂下方带有链条,可以穿孔直接吊装立起整组钢板桩,直压机手臂可以顺利抓取钢板桩。另一个亮点是,施工现场除了铺设路基钢板外,还铺设木材路基板,这些木质路基板有一定弹性,既可在吊装过程中对AZ组合桩缓冲,方便直立起来,又可以有效避免组合钢板桩尤其是锁扣的碰伤,不会造成下一步施工的困难。


AZ钢板桩组合的连接与吊装


综上,整个施工流程看下来,现场没有浪费的流程环节,施工顺序完美流畅,人工比较少,Woltman桩架的操作人员既可以操作桩架行走移动,又可以吊装并操作直压机工作,轻便自如!
