疯狂视频:一次压下由4个AZ-700钢板桩的组合体!
2022-03-22    by : 艾严
  • 疯狂视频:一次压下由4个AZ-700钢板桩的组合体!

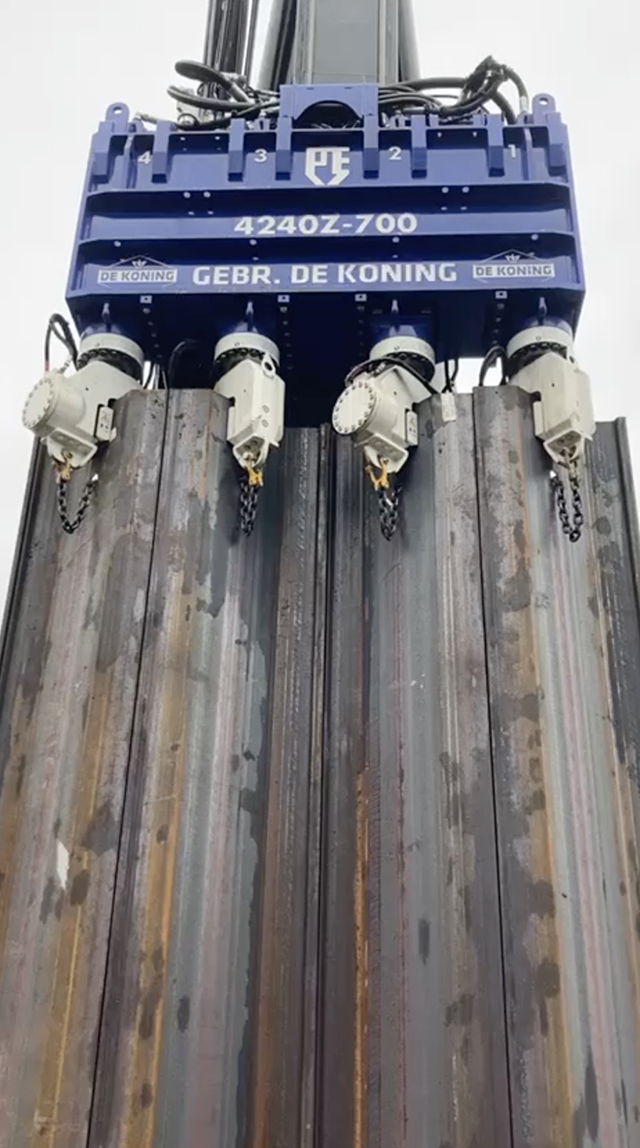

上周,我们荷兰同事Michiel在LinkedIn领英上发布了一段关于ICE压桩机的工作视频,几天内就获得了11000多个赞!我们相信中国的朋友也会有兴趣看到这台机器在没有振动和噪音的情况下,同时压下由4个长度为13米AZ13-700单板桩组成的组合桩。

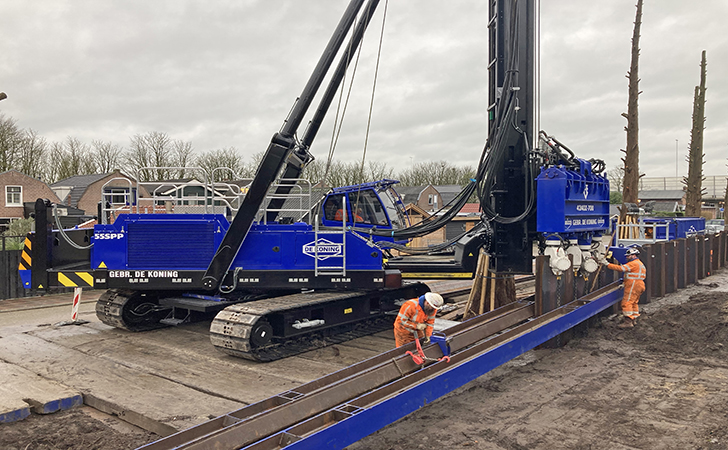

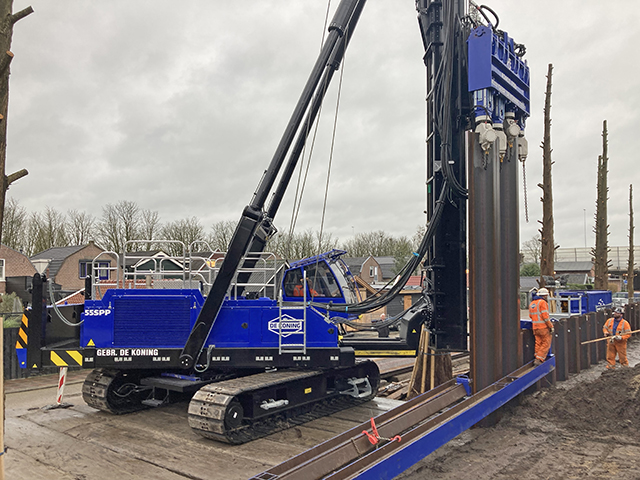

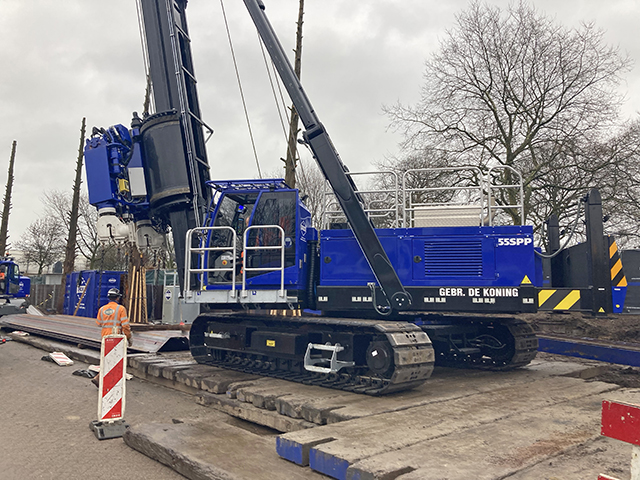

荷兰“De Koning”承包的这个项目的打桩速度为5平方米/分钟。所使用的压桩机型号为PVE 4240z-700和Woltman桩架55SPP,这两个以及ICE品牌均由Dieseko集团生产,并可在中国购买。




板式压桩法和单次静压法的区别

压桩法是板式打入法,走桩法是单桩打入法。板式打桩具有施工速度快、精度高的优点,对桩锁口的磨损小。在单桩压入中,压入力的反力来源于前入桩的拔桩阻力,这些力会在前入桩壁上产生应力,并引起移动和开裂,在极端情况下会引起低频振动。在板压桩中,桩身反力由原打入桩和桩机的重量求得,已打入土中的桩所受的应力较小,也更安全。静压机最适用于空间有限的场地,而板式压桩机需要一台桩架处理和打入板桩,在更大的净空下性能最好。

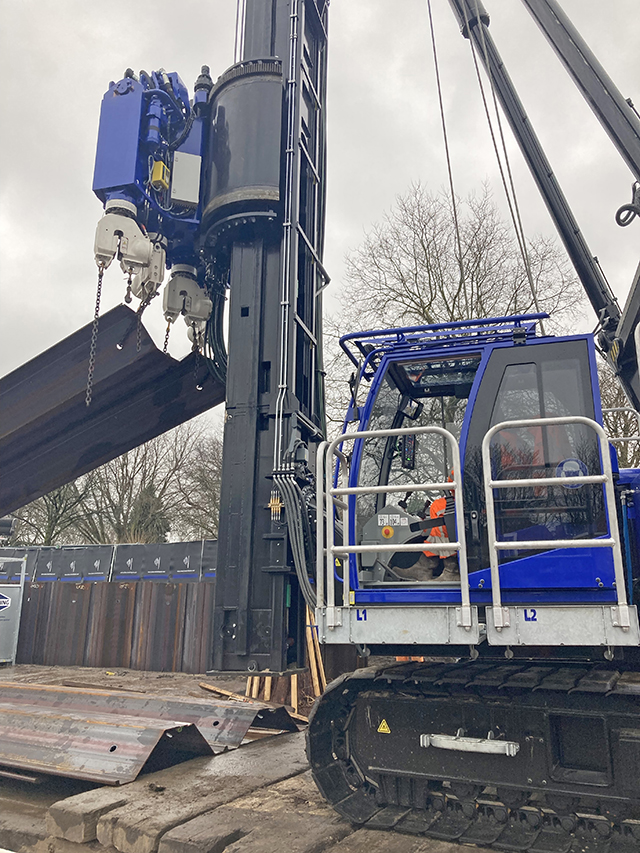

下面的视频显示了PVE压桩机。ICE直压机是一种领先的多功能机械,它的压缩力在600~1500 kN之间,由液压油缸提供。该打桩机可同时打入4根钢板桩,4个夹具按顺序将桩压下。这种方法适用于长薄板桩,并能保证很高的日产量。如果遇到严苛的地质条件,可以在桩头注入少量高压水以帮助土壤液化。



直压技术

直压技术的工作原理是利用四个液压油缸将钢板桩压入土中。板桩通过标准锁扣连接,打桩机安装有传感器,可以精确定位桩以确保钢板桩墙的垂直性和完整性。


压桩力180吨 、拔桩力240吨

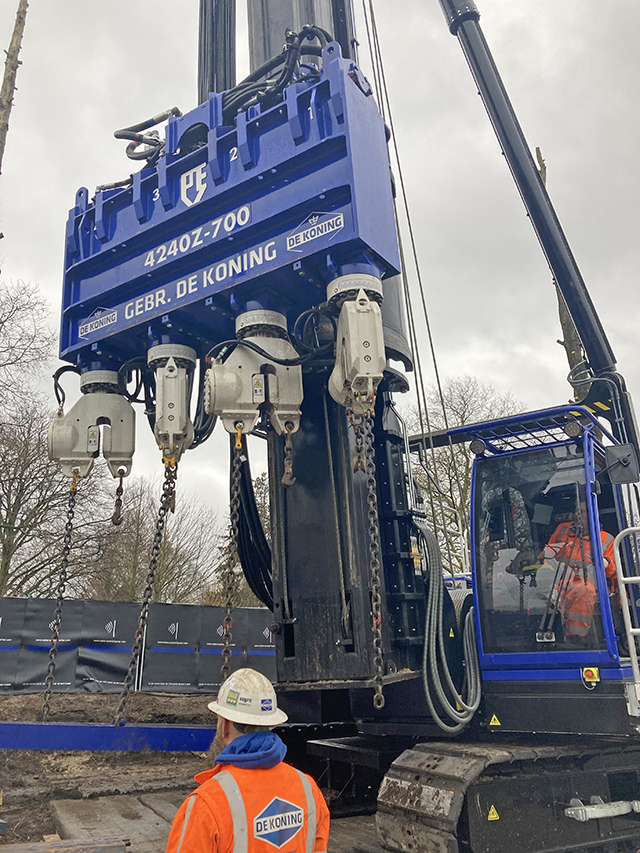

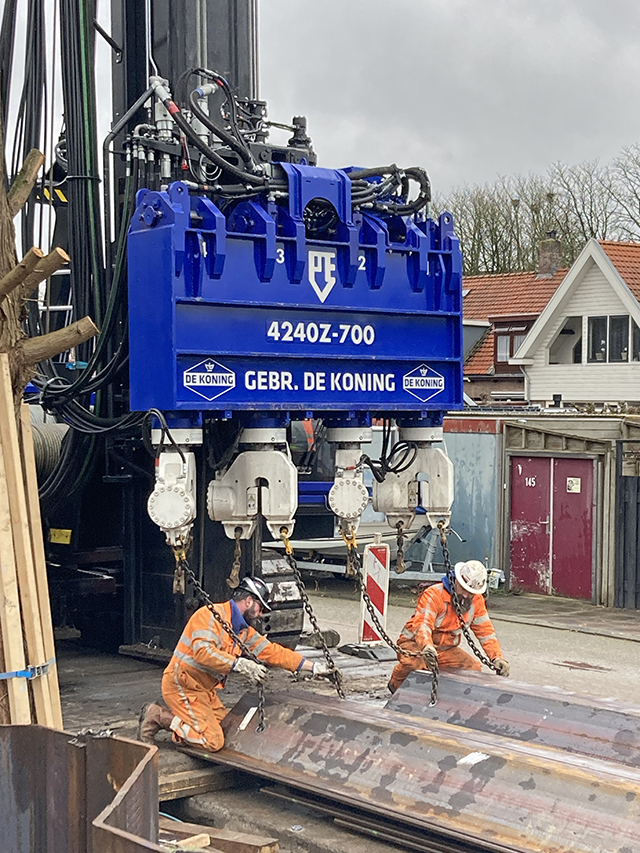

液压压力可通过桩架或配套的动力站提供。四个独立工作的液压油缸都安装有夹具,夹持着相同数量的钢板桩桩头。依次交替的将每个钢板桩压入地下。压桩机可以施工拉森钢板桩和Z形桩,通过旋转不同的角度,夹具可以适应不同尺寸的钢板桩。




压桩机——敏感条件下使用

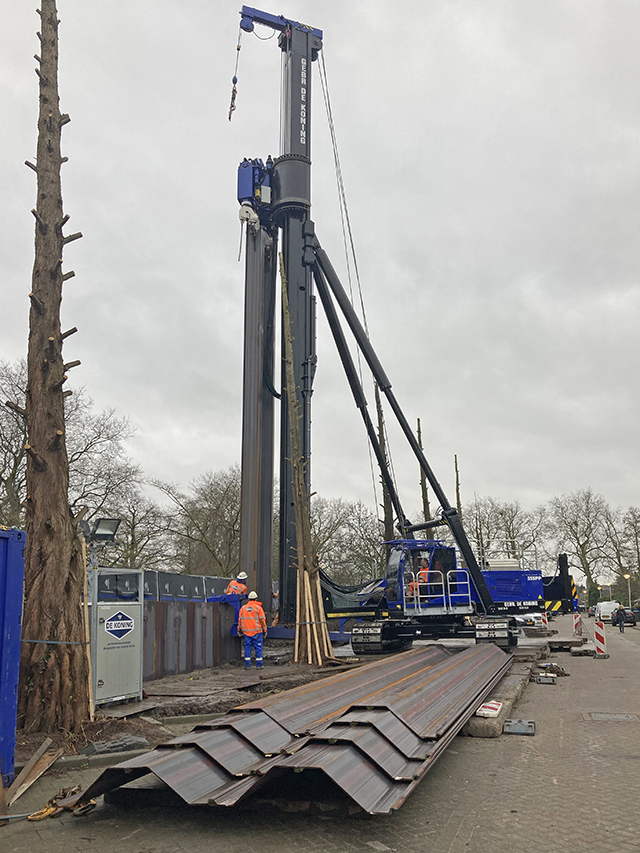

在操作过程中,压桩机不会产生任何振动。它通过向下的压力将桩压入地面,而不是振动或锤打,地面不会受到干扰,对周围环境的影响也几乎为零。它是城市内基础施工的完美解决方案。ICE 4240或4375型号可以安装在Woltman 90PR打桩架上。90PR有一个最高36米的桅杆,安装了ICE 4240压桩机后,可以打入最大长度为30米的钢板桩。90PR的卡特彼勒C18发动机为桩架和压桩机提供了所需的液压流量。





应用

*  城市区域和对振动比较敏感的项目

*  在现有建筑物、地下结构、铁路等附近进行安全工作

*  几乎适用于所有土壤类型




优势

*  操作简易—— 仅有2名工人即可

*  无震动、对周围环境无伤害影响

*  与其他基础技术相比,施工噪音最小

*  可压入所有U和Z型钢板桩

*  使用时无需额外的配重

*  可单个或成对的压入

*  可打入有涂层的桩

*  优良的品质

*  广泛的夹具解决方案





基础工业的发展

基础产业正在发生着的迅速变化,钢板桩产品也发生着较大的改变包括更宽和更长的桩、由护筒桩与钢板桩形成的组合墙、桩与桩形成的大桩越来越多的项目在使用。打桩设备正在大步发展,监管机构正在推动更多的环保施工方法和工艺设计院,期望给市场带来真正的改变。更多的研究需要针对不同的土壤类型进行,而ICE正在寻找合作伙伴以促进该行业的发展。期待与您的想法更行交流!
