巨人2000MU单桩打桩锤的要设计先决条件

2023-07-04    by : 艾严
  • 巨人2000MU单桩打桩锤的要设计先决条件

2023年6月29日,在荷兰南部韦斯特多普的玛姆特大件起重有限公司基地,Dieseko展示了它最大的振动锤-巨人型系列,展示的目的是提供更深入地了解这种独特的巨人锤的翻转方法。我们的上海ICE团队也有幸地参加了这次活动,并提交了以下报告。



上海ICE团队参加巨人锤展示活动


在发布会上,Dieseko集团的海上技术经理Mr. Rob Eijkens解释了形成今天成品的一些主要设计先决条件:


  • 安全工作是第一要务。正如预期的那样,巨人锤于202346日通过了DNVGL-ST-0378的负载测试,类别为海上和平台起重设备,负载测试设置为2000T的静拔桩力

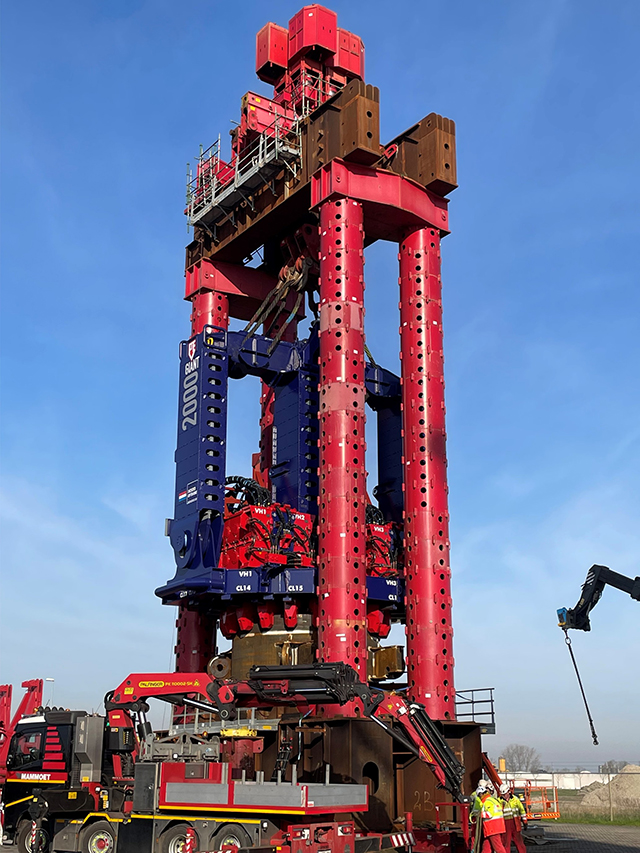

巨人锤2000


  • 市场要求打桩设备有自动翻单桩的能力。


会议现场


  • 设备必须是模块化的,以便大多数部件可以在更大或更小的配置中重复使用。Dieseko成功设计了可重复使用的齿轮箱,夹具和静态结构(可达3000T静拔桩力);动态结构是特定于工程的,因此它满足每个桩径的要求。

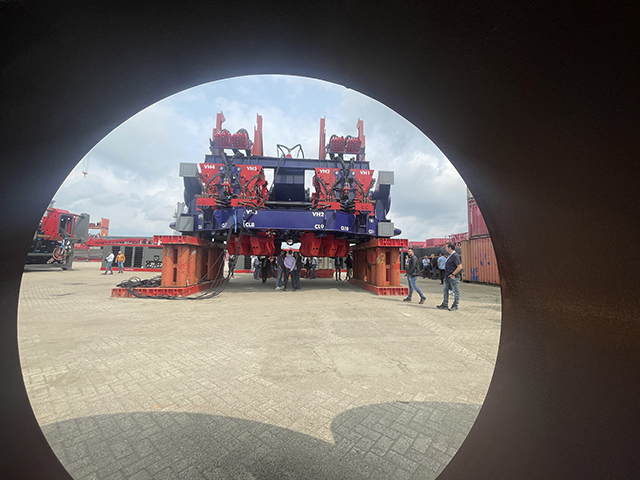

巨人锤2000


  • 减震块只能在垂直方向上受力,由于减震块用来改变巨人锤的弹性性能,使得巨人锤在不同的土壤和不同的桩重中获得最佳性能。它们安装在上架体上的密闭结构中,可以便捷的插入和提取,从而改变设备的性能特征。

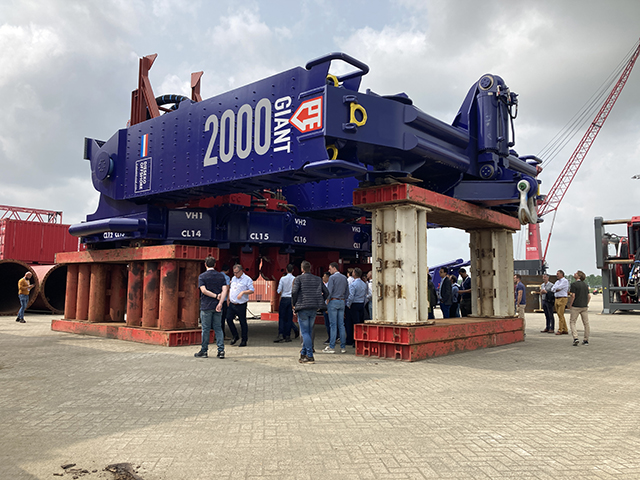

巨人锤


  • 巨人锤2000MU由四组大型液压油管包组成,可输送流量4x3200L/min、350bar的液压油,因此需要灵巧的油管处理设计。Dieseko选择将软管抬起并移开,这意味着软管在翻转锤子时不会移动,软管在任何情况下都处于相同的相对位置,这是一个显着的软管处理优势。

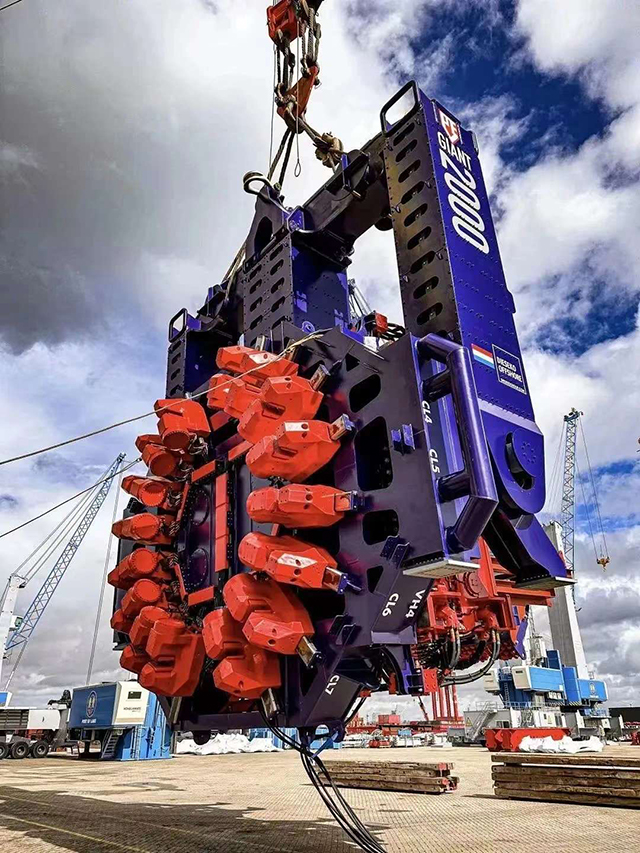

巨人锤2000


  • 由于其自重较高,单桩在水平储存和搬运过程中变形为椭圆形,当桩被巨人锤翻桩时,桩的形状会发生一些变化,当完全翻桩后,桩的形状最终会恢复为圆形,从而导致显著的额外的桩荷载引入。夹具可以很好的处理和释放这些桩载力,当桩完全翻桩后,通过释放和锁紧夹具和导轨,也就是所谓的液压锁紧系统。


感谢玛姆特大件起重有限公司的热情招待,感谢所有合作伙伴和供应商使得本次活动取得如此成功! 我们期待收到您对巨人锤的报价。我们一起建造未来!
