拔除市区残破的现浇混凝土桩工法

2020-08-21    by : 艾严
  • 拔除市区残破的现浇混凝土桩工法

我们已经见过好几种巧妙清除旧混凝土桩的方法。


我们介绍过使用ICE TP夹具拔取特定尺寸的方形和圆柱形混凝土桩的案例 (见相关新闻。这种方式要求桩的强度和完整性好,桩头可均匀承受120-180吨总夹持力而不会破碎。


清除旧混凝土桩的方法


我们也见过经由护筒内的提举装置,将桩和套管一起提起来,拔取旧桩。桩和套管合在一起的重量很大,且地面会留下一个大洞,需要填补。


我们还见过客户沿着旧桩,配以高压喷水管打入6号钢板桩,然后将它们一起吊出来,效率看运气。


最近我们偶然发现荷兰BAM公司完美避开了以上几种方法的缺点。BAM开发了一种工具,利用RF免共振锤产生的高频振动,辅以高压水和空气,即使是用在强度很弱的现浇桩上也能取得优异的效果。高压水和空气使土壤变松,削弱了摩阻力,同时振动则消除了土壤对旧地基的向下拉力。由于振动锤夹住焊接在工具外壳上的侧板,因此它可以将工具更深地打入旧桩周围,并且在振动锤继续振动外层护筒的同时,将桩拔出。我们上海ICE刚刚在自己的租赁队伍中增加的一个柴油驱动的水刀系统,是这个应用的完美补充。

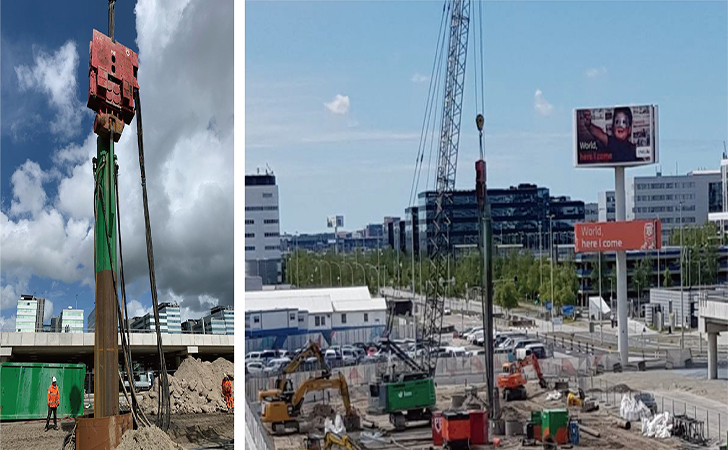

本文中的照片是在阿姆斯特丹史基浦机场拍摄的。BAM的任务是拆除数百个旧混凝土桩,以便开挖新航站楼的地下室。这些桩是40年前的现浇混凝土桩,没有使用钢筋加固,因此在拔取过程中必须特别小心,不能折断桩。为这项工作设计的拔桩工具克服了这一挑战。


振动锤清除旧混凝土桩的方法


工作流程简述如下:

找到旧基础桩,在其周围打入一个短的大直径护筒来保护周围区域,利用高压喷射水产生的超压,在旧桩周围打入“拔桩套管”(比要拆除的桩深3米);在桩周施加喷射高压空气和水,使桩周土壤变松;然后开启振动锤,用起重机副钩开始拔桩。


具体步骤如下:

1. 在旧桩周围打入一个不长的直径为1420mm的护筒,以封住作业区,并能够看到桩的倾斜度。

2. 开挖表土,露出桩尖。操作员测量从护筒边缘到桩尖的距离。

3. 为了拔出15m长的桩,准备了一个长18m、直径800mm的拔桩套管。拔桩套管配有水和空气喷头,并且有三个提举点。拔桩套管内注满水,施加向下的压力。

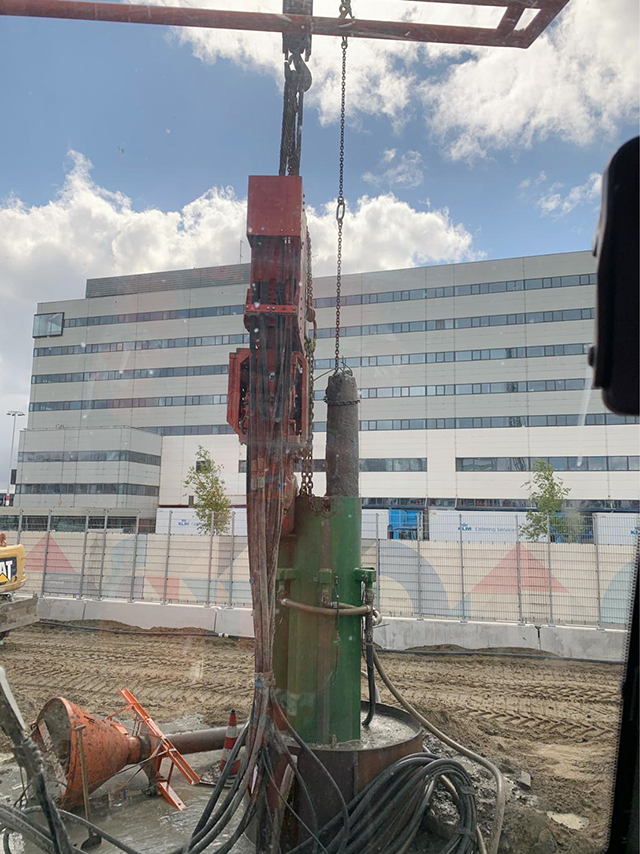

4. 拔桩套管由ICE 高频液压锤打入,比旧桩深3米。最后5米是致密的沙土层,振动锤的转速超过2000转时可达到最佳效果。

5. 开始启动高压喷射水和空气,土和水被推出拔桩套管的顶部。

6. 桩身有些地方被粘土覆着,但没有土壤摩擦力,将其拔出套管。形成的粘土层不透水,需用泥塞来填补。

7. 测量回填水平,本例中为9.3米。制备膨胀粘土塞来堵塞孔洞,恢复地表的水密性。加入粘土,直至达到所需深度,然后用沙子作为回填土。

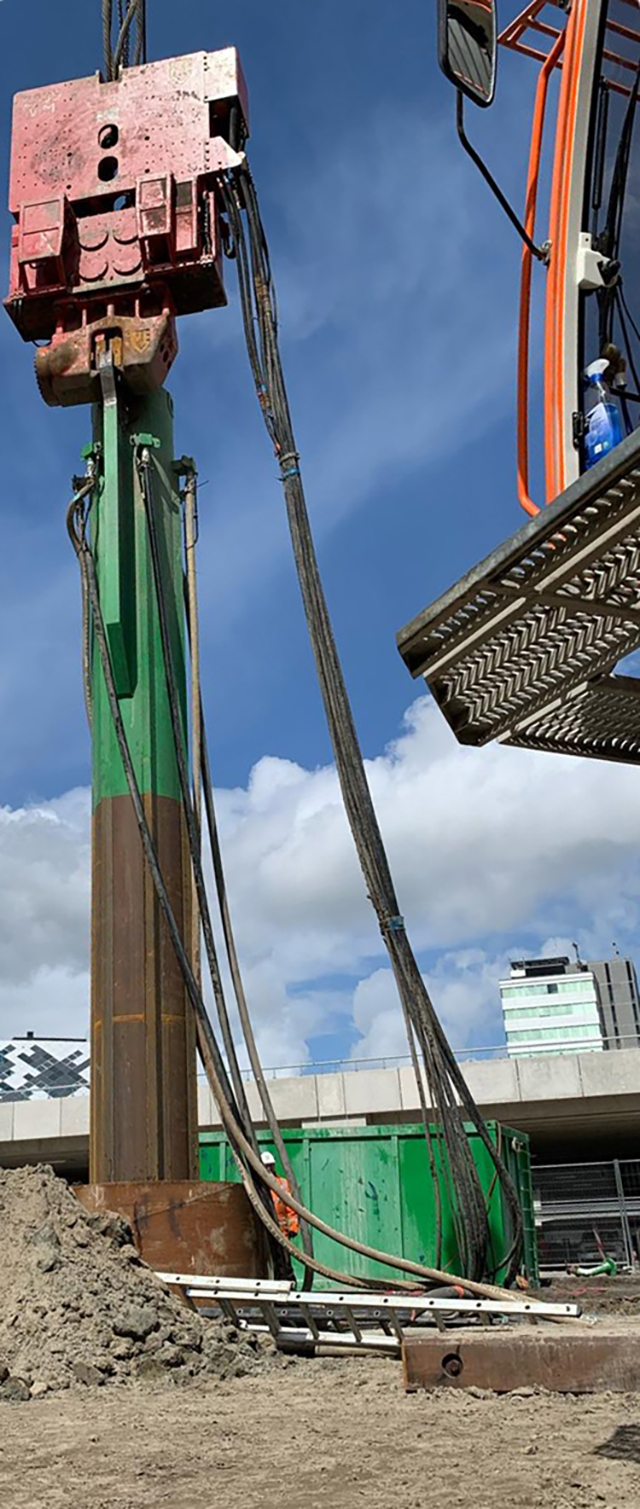

拔桩套管由ICE 高频液压锤打入,比旧桩深3米。最后5米是致密的沙土层,振动锤的转速超过2000转时可达到最佳效果



另一种方法是将拔桩套管与桩同时提起。这可以通过提举装置的  抓手来完成:

抓手由高压气推动到位。它们将承受从土里拔出来的桩的重量。



为什么本应用中选择ICE RF 免共振锤最好?

与其他用途的钢管桩相比,拔桩套管较重,需要更大的偏心力,而高频锤可使土壤更好地液化。旧基础拆除项目通常在市区进行,人们更倾向于免共振法作业,避免因共振对周边建筑带来的毁损。为此,BAM选择了一台36RF(配ICE1000动力站)来驱动“拔桩套管”。对于拔取长度超过20m的桩体,我们建议使用50RF免共振锤。


设备要求:

拔桩护筒:     建议壁厚大于20mm,侧夹板厚度略大于20mm左右,并要足够大,允许夹具的夹嘴抓住它。侧夹板的焊接质量需达到认证水平。

高压喷射水:  8公斤水压

空压机:      200升容量

履带吊:      20米长的护筒需要80吨的起吊能力。


欲了解更多信息,请联系我们的团队。我们随时准备着回答您有关桩型设计和水喷射的问题。
