使用1412C 振动锤避免旋挖机下层土壤钻孔塌缩

2020-08-04    by : 张峰
  • 使用1412C 振动锤避免旋挖机下层土壤钻孔塌缩

我们许多旋挖钻孔客户常用液压振动锤下钢护筒,以确保能安全通过上层回填土。但在本周的施工案例里,上层土非常坚硬,而下层土壤却有钻孔塌缩的风险。今天分享的案例是ICE 1412C在四川省古蔺县的复杂地质条件下打入钢护筒桩。

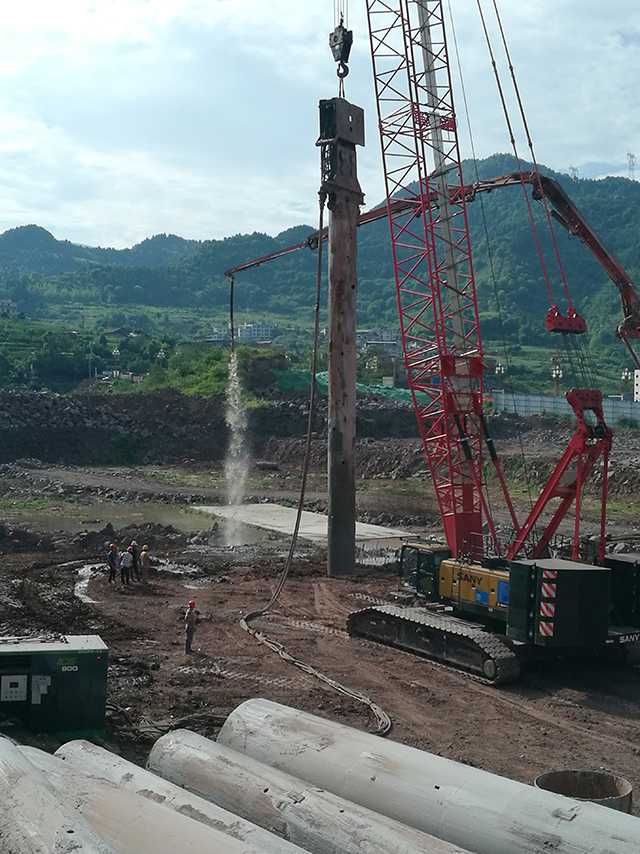

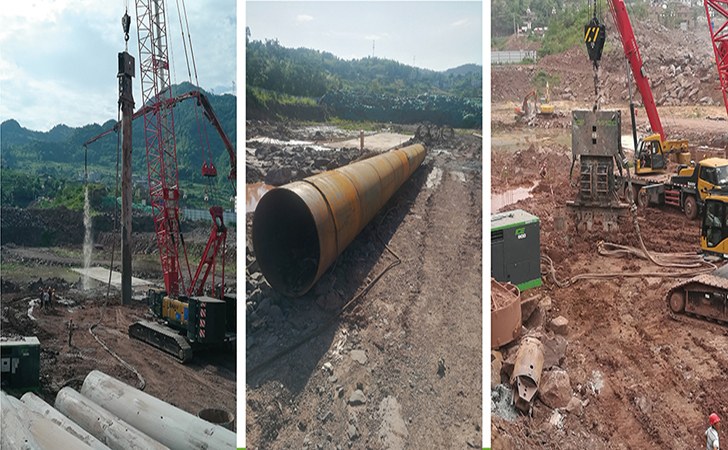

ICE 1412C在四川省古蔺县的复杂地质条件下打入钢护筒桩


该项目属于商业住宅两用项目(红星美凯龙二期领秀新城)的基础施工。其特点是地质复杂,斜坡多,一层为岩石风化层,二层为岩石层,三层为风化岩吸水层,也是易垮塌层;桩型复杂,有十二种型号。护筒直径800mm-2200mm,长度20米-28米不等。

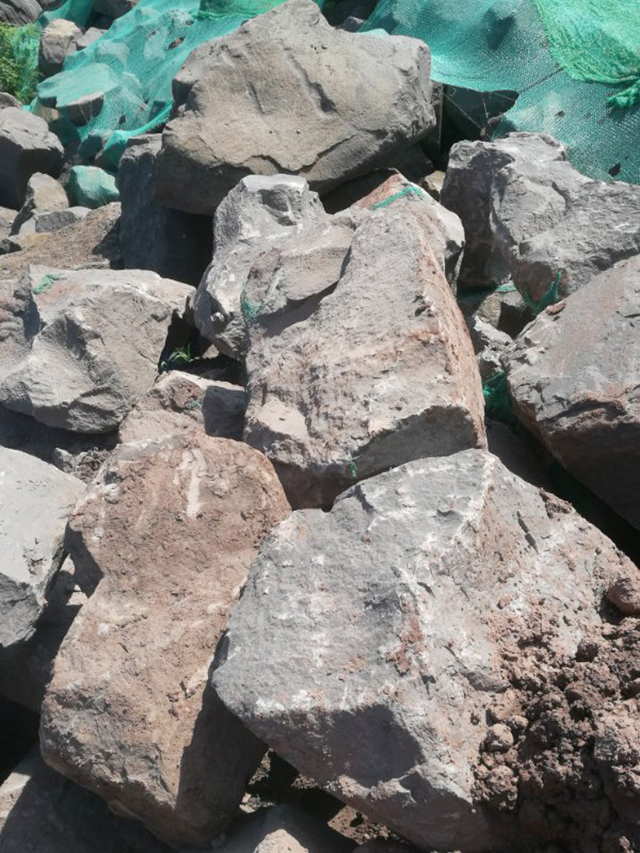

一层为岩石风化层,二层为岩石层


对于第一层和第二层土层(8-12米),客户使用三一品牌的3台280,1台285旋挖钻机进行施工;第三层吸水层,深度在12米-16米之间,通过振动锤打入钢护筒支撑护壁,避免塌孔。之后下钢筋笼,浇灌混凝土,成桩后再用振动锤拔出钢护筒。

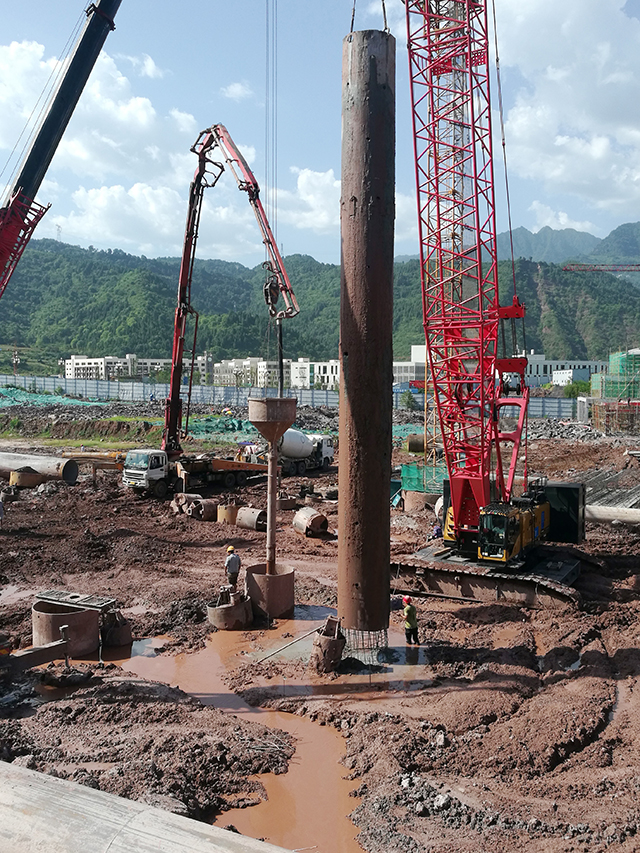

通过振动锤打入钢护筒支撑护壁,避免塌孔。之后下钢筋笼,浇灌混凝土,成桩后再用振动锤拔出钢护筒


此次钢护筒最大直径2.2米,最长28米,地质工况比较差,需要振动锤有足够大的动力源,保证锤头有很强且持续的激振力和振幅才能顺利下护筒。ICE 900动力站提供了维持1412C全速运转所需的768马力。锤头不间断的产生230吨激振力和34.9毫米的最大振幅使操作者能够成功地打入和拔出这些超大钢套管。

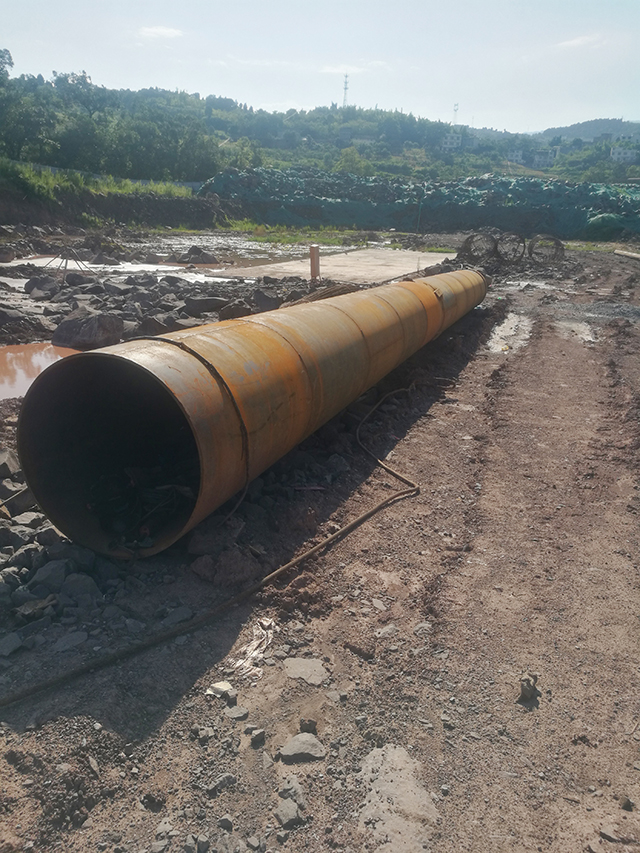

此次钢护筒最大直径2.2米最长28米



浇注混凝土后,应尽快将钢桩管拔出,并在混凝土硬化前完全拔出,设备的拔桩能力必须足够。业主有丰富的施工经验,在之前的工程中使用过ICE 1412C处理复杂桩基础。这种工作需要一个高激振力的锤,通过对轴承的强制润滑以确保连续运行而不会过热,操作简单,配套使用的900动力站可以持续提供稳定的性能。对于这个棘手的应用,客户毫不犹豫地选择了ICE 1412C,并以相当大的成本从上海运到2300公里以外的四川,而1412C 振动锤再次达到了预期的效果。

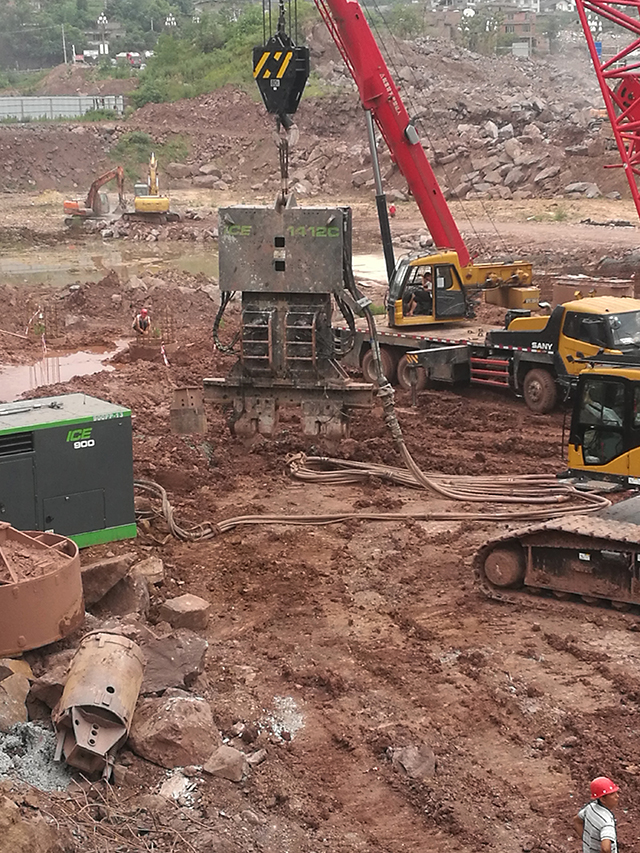

1412C 振动锤再次达到了预期的效果



旋挖钻机施工工艺大致可以分为:短螺旋干成孔、泥浆护壁成孔、旋挖桩钢护筒跟进成孔。前两者已在国内广泛应用,而后者受各种因素所限在国内应用相对较少。但由于其可以根本解决孔底沉渣、不稳定地层塌孔等问题,且施工中无需泥浆、污染低、效率高等特点,在我国桩基础施工行业中,全护筒施工工艺也已越来越显示出其独特的优势,市场需求也不断在扩大。

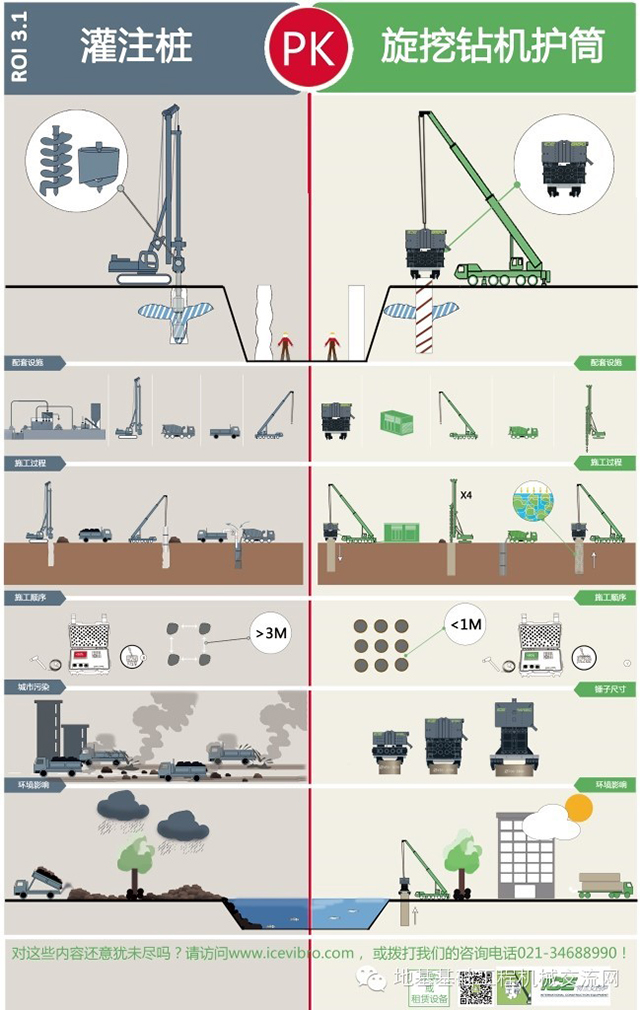

灌注桩 PK 旋挖钻机护筒
