ICE55NF配合旋挖下护筒,助力四川甘孜州拉哇水电站修建

2020-05-14    by : 张峰
  •   ICE55NF配合旋挖下护筒,助力四川甘孜州拉哇水电站修建

今天分享的案例是ICE 55NF振动锤在四川甘孜州复杂地质条件下配合旋挖下护筒进行桩基础施工。


55NF 液压振动锤,旋挖钻机,旋挖下护筒

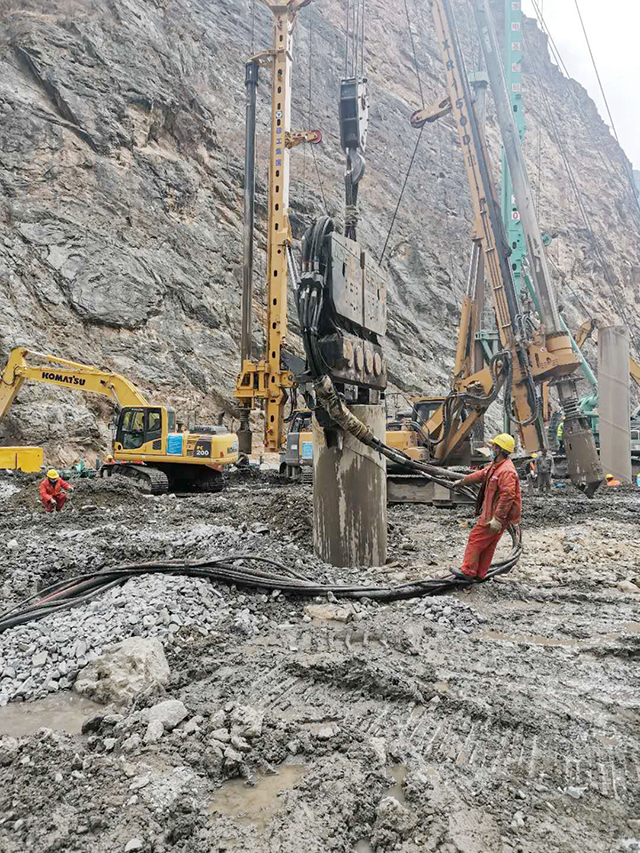

据从中国水电基础局有限公司处了解得知,该项目需要在修建甘孜州水电站大坝之前,要先做地基加固处理,需要ICE55NF液压振动锤(激振力171吨)配合旋挖下护筒。该项目护筒直径600mm,壁厚15mm,长18米。


ICE, 55NF 液压振动锤,旋挖钻机,旋挖下护筒

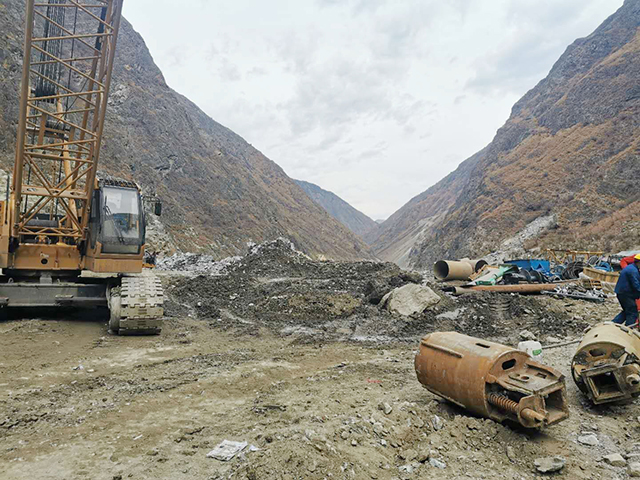

该项目地质情况如下:12m以上回填层,12m-15m为砂卵石层,15米以下为砂土层,由于该项目地质复杂还有卵石层和砂土层, 其特点是钻孔后极易塌孔、缩孔,即使采用泥浆护壁也难以维持,通过下放钢护筒支持孔壁才能持续钻孔直至完成一根桩。

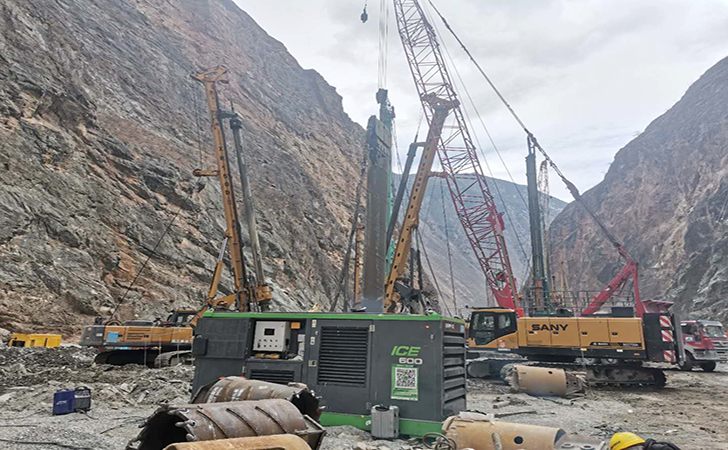

复杂的地质状况要求振动锤能够持续产生极大的激振力。处在山谷间狭小的施工场地要求振动锤具有非常轻的自重。ICE 55NF具有171吨的激振力,它采用的变量控制液压泵,确保在任何时刻都能保持发动机处在最佳的工作状态。强制冷却系统可保证ICE 55NF振动锤在重负荷工况时持续工作。5.7吨的自重相比其它动辄10吨左右的振动锤,可适配小吨位的吊车,不但增加了工作半径,也减少了吊车的使用费用。


ICE, 55NF 液压振动锤,旋挖钻机,旋挖下护筒

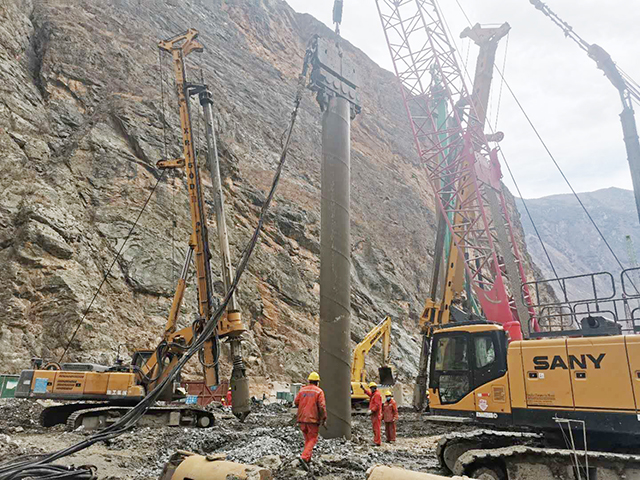

从护壁的角度来看,旋挖钻机施工工艺大致可以分为:短螺旋干成孔、泥浆护壁成孔、全护筒跟进成孔。前两者已在国内广泛应用,而后者受各种因素所限在国内应用还相对较少,但由于其可以根本解决孔底沉渣、不稳定地层塌孔等问题,且施工中无需泥浆、污染低、效率高等特点,在我国桩基础施工行业中,全护筒施工工艺也已越来越显示出其独特的优势,市场需求也不断在扩大。


ICE, 55NF 液压振动锤,旋挖钻机,旋挖下护筒


拉哇水电站是中央支持西藏经济社会发展的重大项目,国家西电东送,接续基地和西南水电基地建设的重大工程,国家加快深度贫困区能源开发助力脱贫攻坚的重点水电项目,该电站的建设,对开发利用金沙江上游水电资源,进一步实施国家西电东送战略具有重要意义。
