松散粉土地质更适合全护筒灌注桩工艺

2018-06-26    by : 霍金涛
  • 松散粉土地质更适合全护筒灌注桩工艺
  • 松散粉土地质更适合全护筒灌注桩工艺
  • 松散粉土地质更适合全护筒灌注桩工艺

在基坑施工过程中,采用合适有效的围护技术是非常必要的。灌注桩作为基坑的重要围护技术之一,有着自身特点和优越性,也正在建设施工中被广泛应用。钻孔灌注桩的施工,因其所选护护壁形成的不同,有泥浆护壁方式法和全护筒施工法两种。






高总(左)是徐州第一个使用免共振锤做全护筒灌注桩施工项目的


泥浆护壁旋挖钻孔灌注桩,先由钻孔设备进行钻孔,待孔深达到设计要求后清孔,放入钢筋笼,然后进行浇注混凝土而成桩。为防止在钻孔过程中塌孔,在孔中注入相对密度有一定要求的泥浆进行护壁。泥浆由水、粘土(膨润土)和添加剂组成,调制钻孔泥浆及循环净化泥浆,需要在项目工地上单独建立泥浆处理池,会给工地空间及施工环境带来较大挑战!




而且,泥浆稠度应视地层变化或操作要求机动掌握,泥浆太稀,排渣能力小、护壁效果差;泥浆太稠会削弱钻头冲击功能,降低钻进速度。所以,泥浆护壁施工灌注桩正越来越受到施工限制!然而,采用全护筒方法施工灌注桩,不需要施工过程中的泥浆及清孔作业,既保持了施工现场清洁,又减少了泥浆制备人员及设备;尤其在粘性土、淤泥质土及松散粉土、砂土等地质条件下施工,效率也比较明显,正被业内逐步重视起来。




泥浆护壁方法项目中受到很多限制

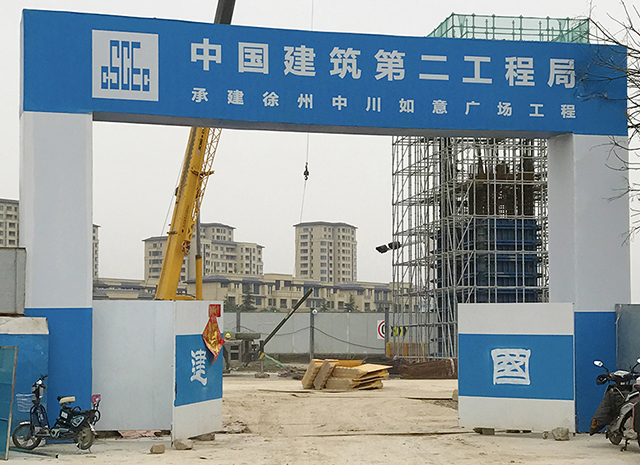

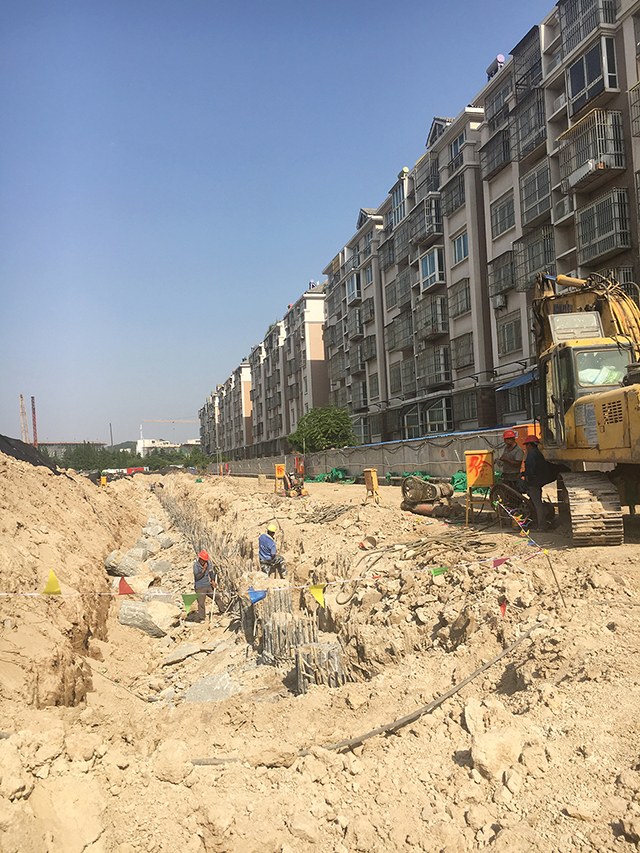

徐州中川如意广场建设项目,由中建二局总承包,地质属于松散粉土,基坑围护设计采用了外围三轴搅拌幕墙,内侧灌注桩的施工方案。当地政府和业主都特别重视基坑安全问题及现场环境管理,对现场施工严格限制,达不到标准会面临停工风险!




对于如何施工内侧的灌注桩,项目专业分包商做了深入的研究和尝试,最终使用全护筒施工灌注桩的方案,其中,采用了ICE免共振锤作为打拔全护筒的辅助设备,这种不采用泥浆护壁传统方法的举动,也引起了ICE公司的关注。




在项目走访过程中,分包商安捷岩土高总和项目现场朱经理给到了以下施工对比分析:

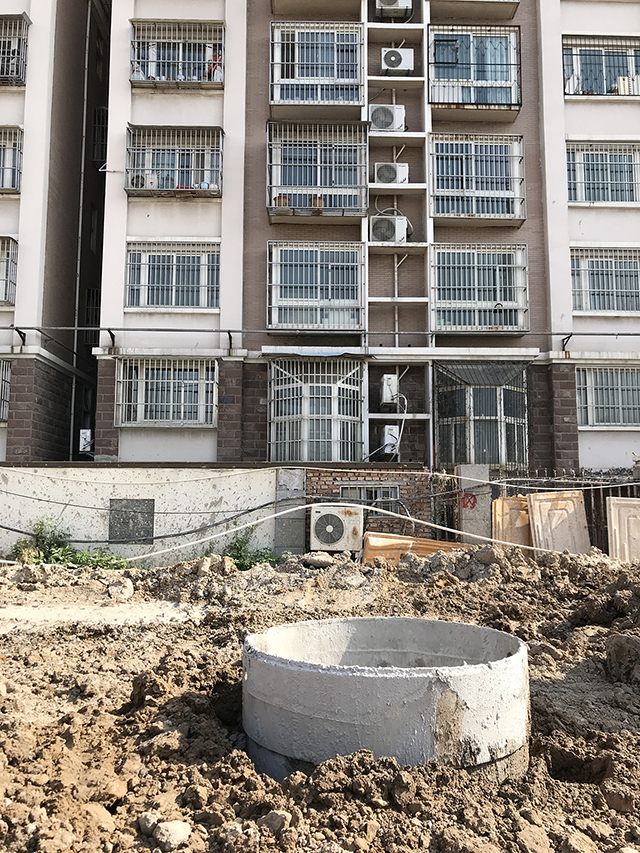

1. 此项目临近小区,作业环境和场地严重受到限制,不太适合大量制备泥浆;


2. 松散粉土地质,在钻孔过程中将需要高配比的泥浆才能完成护壁效果(他们认为比例至少在1:3左右),膨润土需求量大,同样增加成本;


3. 这种条件下,制备高配比的泥浆,需要大量的水和电,成本将不会减少;


4. 采用泥浆护壁方案,人力和水电设备将投入更多;


5. 今年施工项目环保要求相当严格,从打桩振动和噪音控制,到场地综合环境治理,都有着严格的要求和规章制度;


6. 不使用泥浆制备,施工场地非常干净。




全护筒灌注桩施工顺利

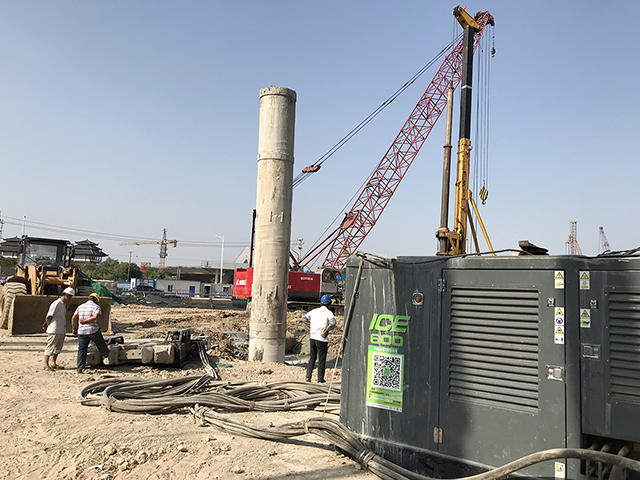

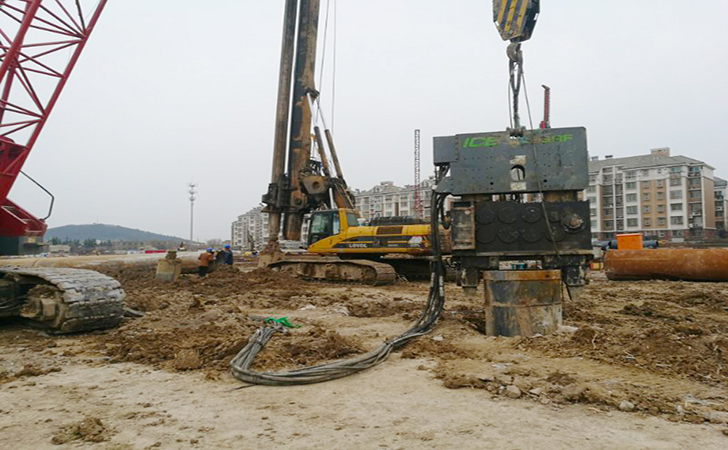

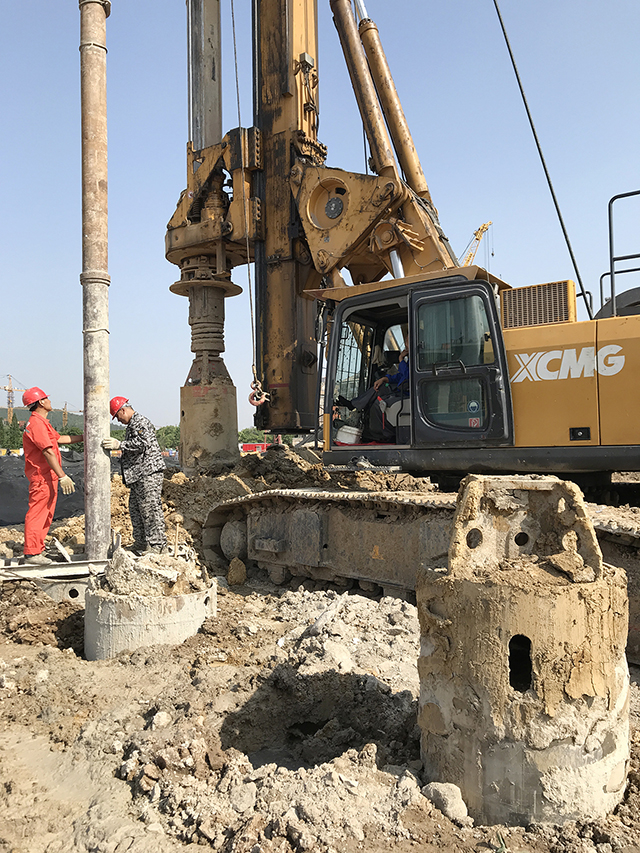

出于以上的综合考量,安捷岩土采用了全护筒灌注桩的施工方案。首先,采用高频率、免共振液压振动锤打拔钢护筒,避免了对周边小区振动的影响;其次,钢护筒打下去仅仅几分钟,旋挖取土,放入钢筋笼再灌注,高效率拔出钢护筒的同时,还通过高频振动密实了灌注桩,进一步提高了成桩质量。




无论从施工效率还是成桩质量上分析,这种全护筒灌注桩的施工方法是非常适合项目要求的,也使项目避免了不必要的种种限制得以顺利施工。另外,这种施工方法操作简便,过程容易控制,施工效率弥补了单桩成本问题,缩短工期也会减少成本投入,因其施工现场环保洁净,也得到了业主和当地管理部门的认可。

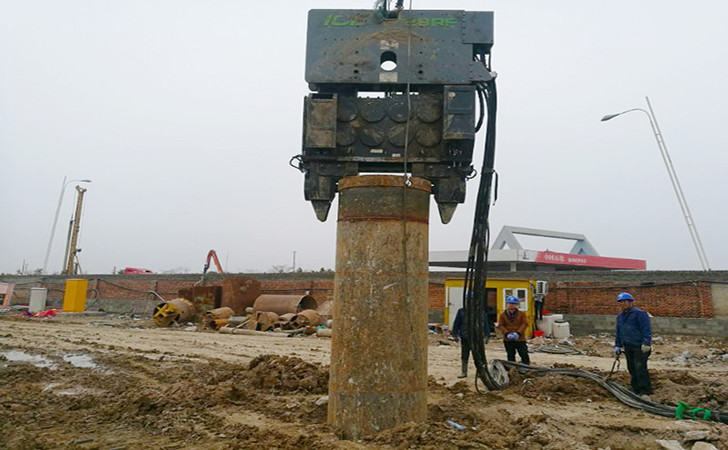

此项目中打拔的钢护筒直径1.2米,长度15米,采用的是ICE-28RF免共振锤,设备激振力0-160吨,转速高达2300转,可在城市中震动受限制的区域快速施工,节省工作时间和施工成本。ICE一直致力于绿色环保施工工法与设备的推广,期待您的加入和关注!
