开挖面之下的混凝土桩施工方法—振动钻孔组合法,无需混凝土桩的切割
2017-11-08    by : admin
  • 开挖面之下的混凝土桩施工方法—振动钻孔组合法,无需混凝土桩的切割



开挖面之下的混凝土桩施工方法—振动钻孔组合法,无需混凝土桩的切割

深圳穗丰建设工程有限公司成立于2006年,经过十年的快速发展,已经成为广东省基础施工领域中的领导者。
2012年,我公司和穗丰建设有了商务往来。穗丰公司的企业文化是使用高性能的设备承接具有挑战性的项目。公司CEO宁先生也是第一次在钻孔灌注桩工艺上使用液压振动锤。
该公司有德国 Bauer和北京三一重机10余台旋挖钻机,每年承接多达20多个工程项目,这些工程的复杂性各有不同,有的是回填层,有的是淤泥、砂砾或卵砾石,施工过程中需要额外的步骤来保证桩的完整性。在多次租赁设备施工后,穗丰基础公司决定在深圳前海开发区这个最具有挑战性的项目上选择施工效果最佳的ICE1412C液压振动锤。


ICE,1412C振动锤,旋挖钻机胡同鹅卵石层,护筒护壁工法,钢管桩桩径,德国宝峨系列旋挖钻机,三一重工旋挖钻机

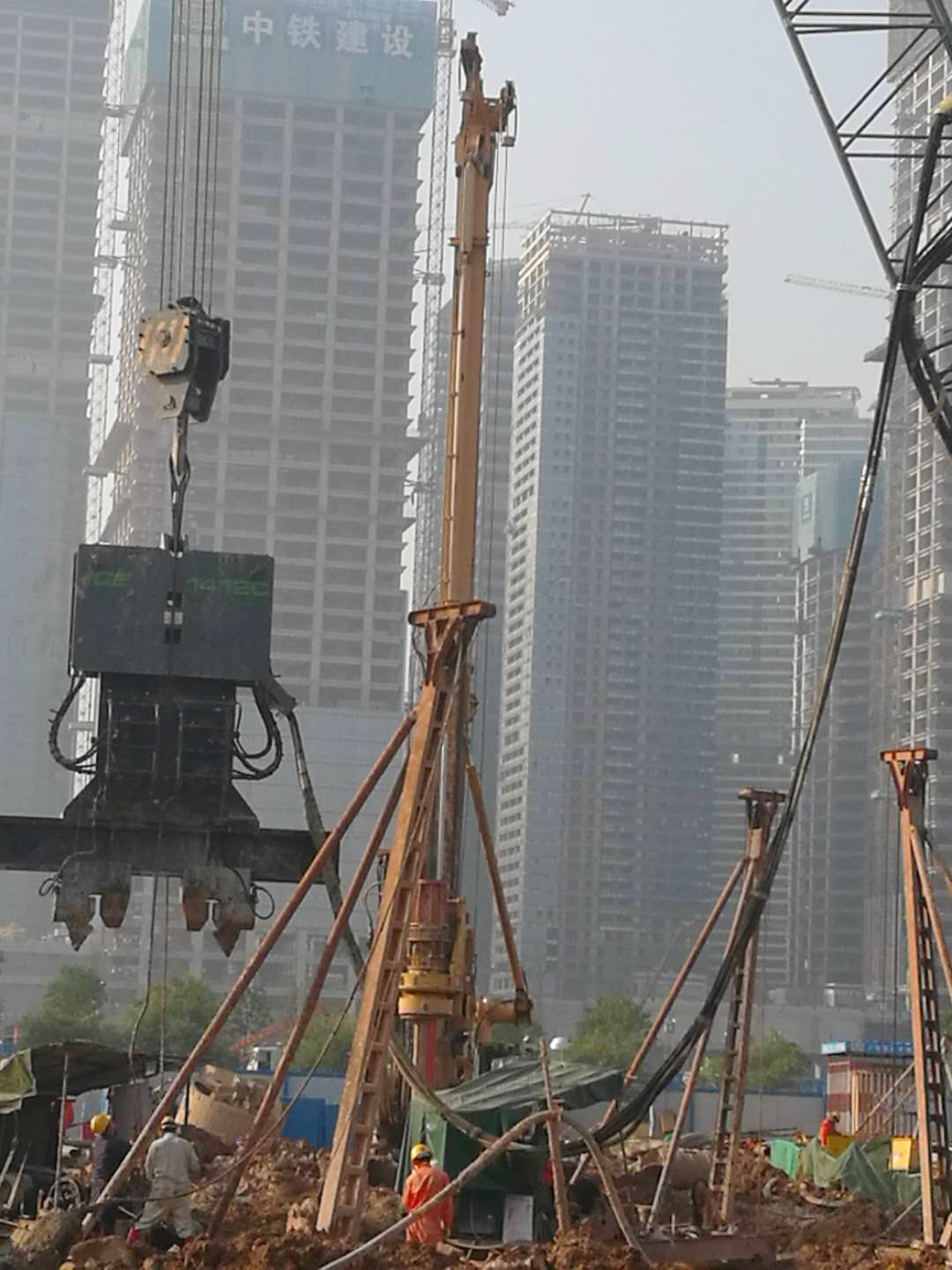

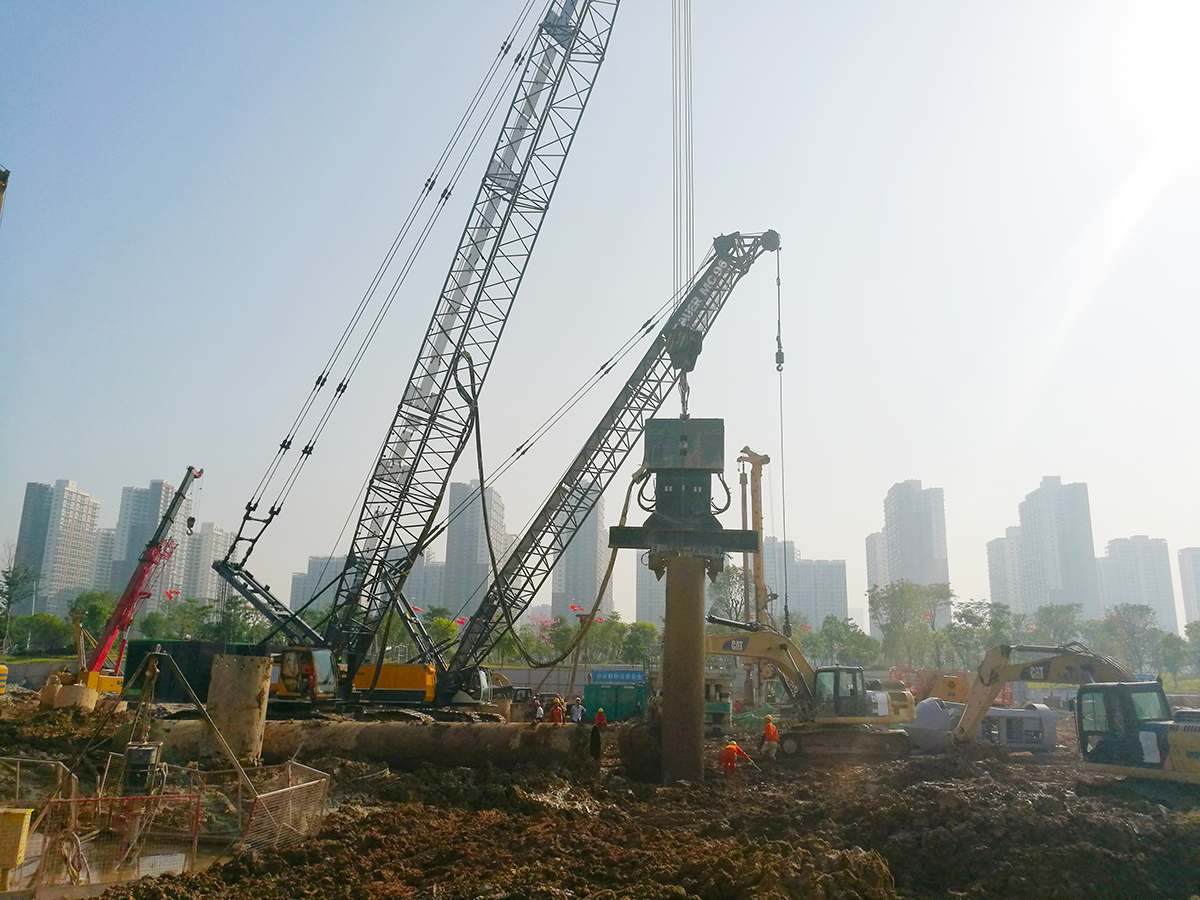

2017年3月份,穗丰承接的中建三局互联网大厦项目正式开工,该项目属于前海交通枢纽的分支项目,处于深圳前海湾附近。该片区域是由填海形成,从地表往下15米左右是回填土以及淤泥质地层,这使的钻孔打桩变得非常困难。糟糕的地质条件必须打入钢管桩进行辅助成孔,工程桩的直径为1200-3100mm。1412C具有230吨的激振力,可以满足打拔这些钢管桩的需求。

ICE,1412C振动锤,旋挖钻机胡同鹅卵石层,护筒护壁工法,钢管桩桩径,德国宝峨系列旋挖钻机,三一重工旋挖钻机

这种混凝土桩的施工方法很好,其新颖性在于开挖之前使用液压振动锤将钢管桩打入地下形成支撑保护的工作通道,混凝土和钢筋笼从地下9米处开始浇灌,提高施工速度和桩的完整性,
施工顺序如下:


  1. 基坑支护方案为:旋挖咬合桩+搓管机咬合桩

  2. 工程桩方案:振动锤打钢护筒+旋挖钻孔灌注桩

  3. 空桩处理:互联网大厦设计有一个3层的地下室,挖掘深度为9米。为了节省有限的施工工期,工程桩需要在开挖前完成施工,同时为了节省混凝土,不增加开挖难度,从地表向下使用9米长的钢管桩将回填层与开挖层进行隔离。待旋转钻机完成桩基施工浇注后,将钢管桩拔出来,然后使用回填材料将9米的孔内填满。

  4. 因为地基桩的长度完全符合要求,因此这种方法避免了桩身切割


由于挡土墙的施工和桩基的工作可以同时进行,这种方法大大缩短了施工时间,但需要良好的现场管理,保证地面能够承受施工设备的重量。挖掘机和铁锹昼夜不停地用泥土和回填材料填满这些洞。在地下室开挖开始时,大厦的基础桩就已经完成了。

ICE,1412C振动锤,旋挖钻机胡同鹅卵石层,护筒护壁工法,钢管桩桩径,德国宝峨系列旋挖钻机,三一重工旋挖钻机

对于大直径的基础桩来说,这是唯一可行的选择,如果桩从地面之上建造,然后在开挖时需要切断多余的桩,这将造成大量的混凝土以及人力物力浪费。
ICE是引入和支持全新施工方法的热心伙伴。请与我们联系,讨论怎么样帮助你提高施工效率,减少施工对周边建筑环境的直接影响。
