5000公里+12步助力新疆现浇柱桩
2017-05-04    by : 艾严
  • 5000公里+12步助力新疆现浇柱桩
  • 5000公里+12步助力新疆现浇柱桩

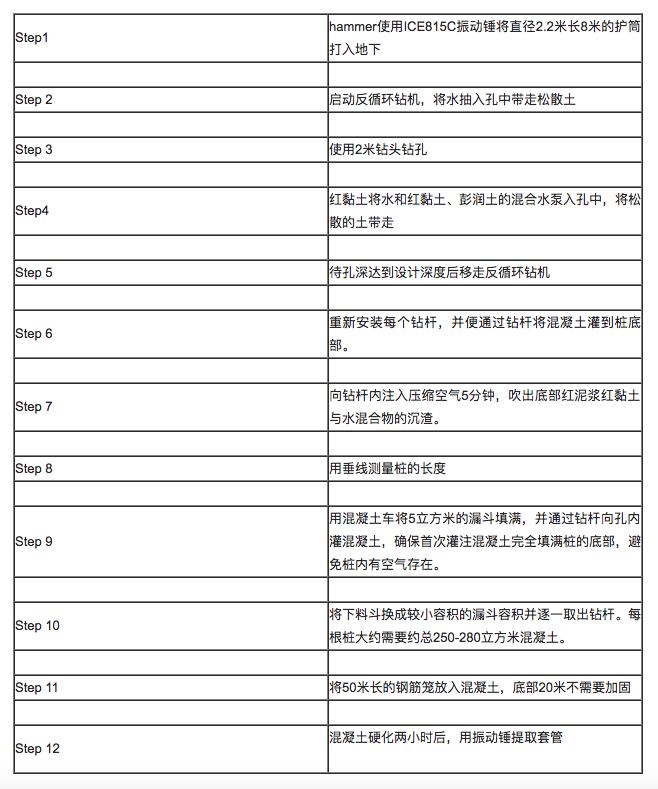

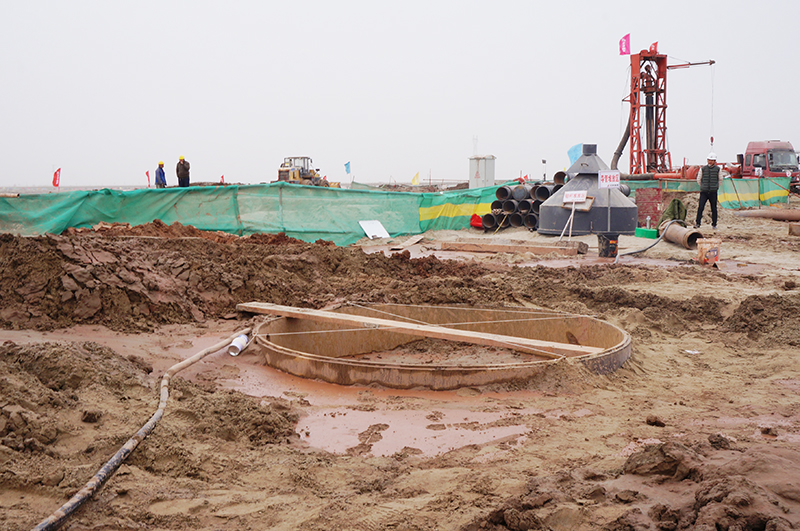

塔里木河特大悬索桥全长1418米,单个桥墩跨距168米,是新疆自治区偏远城市阿拉尔的一个主要工程项目。北新路桥公司被授予建设这个有影响力的项目,这也将是这个城市地标性的建筑。北新公司在业界享有很高的声誉,他们的工程质量优良,拥有完好的工程设备和严格细致的安全标准,训练有素的工作团队。北新公司采用反循环钻工艺施工直径2米,深度为81米以及直径2.2米,深度为70米的桩基础。

ICE,815C振动锤,振动锤打旋挖钻机护筒,振动锤沉拔钢护筒旋挖钻机,大型桥梁桩

艾严在3月的最后一个周末去阿拉尔访问并了解当地的土壤条件和施工方法、现场交流施工经验,进一步加深两家公司之间的合作。本次访问恰逢北新公司领导视察访问,从而更进一步加深了双方彼此的了解。

2016年的夏天,ICE和北新公司在内蒙古的项目上有过合作。他们对ICE 815C振动锤的性能超出了最初的预期。项目经理何新全在回答关于使用ICE振动锤的体验时回答:“挺满意的,希望下一次继续合作”。液压振动锤拥的高频率,使其在这个地区的细砂土壤条件下具有更好的打桩性能,而电锤的低频率对土壤有压实作用,使其打桩非常困难。

ICE,815C振动锤,振动锤打旋挖钻机护筒,振动锤沉拔钢护筒旋挖钻机,大型桥梁桩

现在,何经理在阿拉尔新项目需要在粉砂和细砂层上打桩,选择哪种锤是显而易见的。虽然运输距离高达5000公里,何经理和项目部坚定的租赁了ICE的液压振动锤。这一次桩的直径更大,选用了ICE815C打直径2000-2200mm的钢护筒。护筒壁厚20mm,依我们的经验,略微有些保守。在夹口处采用了双倍壁厚。随后的护筒桩会采用16-18mm的壁厚,夹口处的厚度也将减小到40mm,可适应夹具最大开口46mm的限制条件。6-8米长的护筒仅需要2分钟即可以打到设计要求。事实上,815C振动锤和70吨的履带吊可轻松满足该项目双倍长度的需求。

ICE操作工房先生受到客户的高度赞扬,他知识渊博,服务意识强。房先生说,他建议客户在他们的施工区域,同时施工的桩彼此之间的距离至少十米,这样815c的震动不会影响正在钻的桩而导致桩损坏。 “在我的经验中,在这样的土壤条件下,每个桩间距应该在10m之间,以确保锤击振动不会影响相邻桩的开挖工作”。

815C可施工的最大桩重量是可以计算,我们推荐在类似阿拉尔砂土条件下,最小振幅为3mm在粘土土壤中,最小振幅为5mm。当然,N值必须小于50。

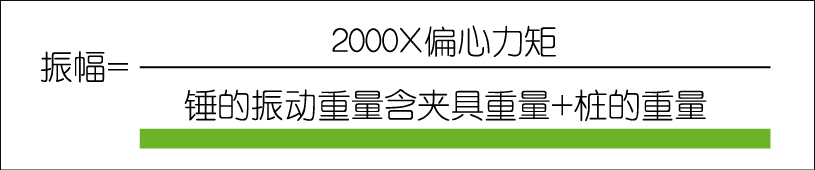

公式为
振幅= (2000 X 偏心重量)/ (动态重量+ 夹具和横梁重量 +桩的重量)

ICE,815C振动锤,振动锤打旋挖钻机护筒,振动锤沉拔钢护筒旋挖钻机,大型桥梁桩

3mm = (2000*46)/ (3950kg + 2810kg + 桩重)
(2000*46) = 92000
92000/3=30666.67
30666.67-3950-2810=23906.67
桩重= 23906 kg

随后,艾严先生访问了北新公司乌鲁木齐总部参观。会见了北新总工程师张先生,讨论了现在在上海流行的新基础类型。在上海,已经普遍采用永久钢摩擦桩基础代替钻孔桩。阿拉尔的土壤条件适合这种基础类型,将会大大减少施工时间,同时消除混凝土的需求、红色的钻井泥浆、钢筋等。ICE 250n振动锤能够将深70m,直径 2200mm的钢护筒轻松打到深度设计。

ICE,815C振动锤,振动锤打旋挖钻机护筒,振动锤沉拔钢护筒旋挖钻机,大型桥梁桩
