高架快速路涡轮增速式施工-上海创新技术

2017-11-08    by :  范新红
  • 高架快速路涡轮增速式施工-上海创新技术
  • 高架快速路涡轮增速式施工-上海创新技术
  • 高架快速路涡轮增速式施工-上海创新技术



继2016年S3高架快速路取得巨大成功之后,预制装配工艺在一年之后的2017年已经成为上海的新常态。S7快速路的建设以与S3一样令人惊悚的高速度结束。

ICE,70RF免共振锤,钢管基础,高架承台钢管基础,绿色桩基施工,上海高速公路规范

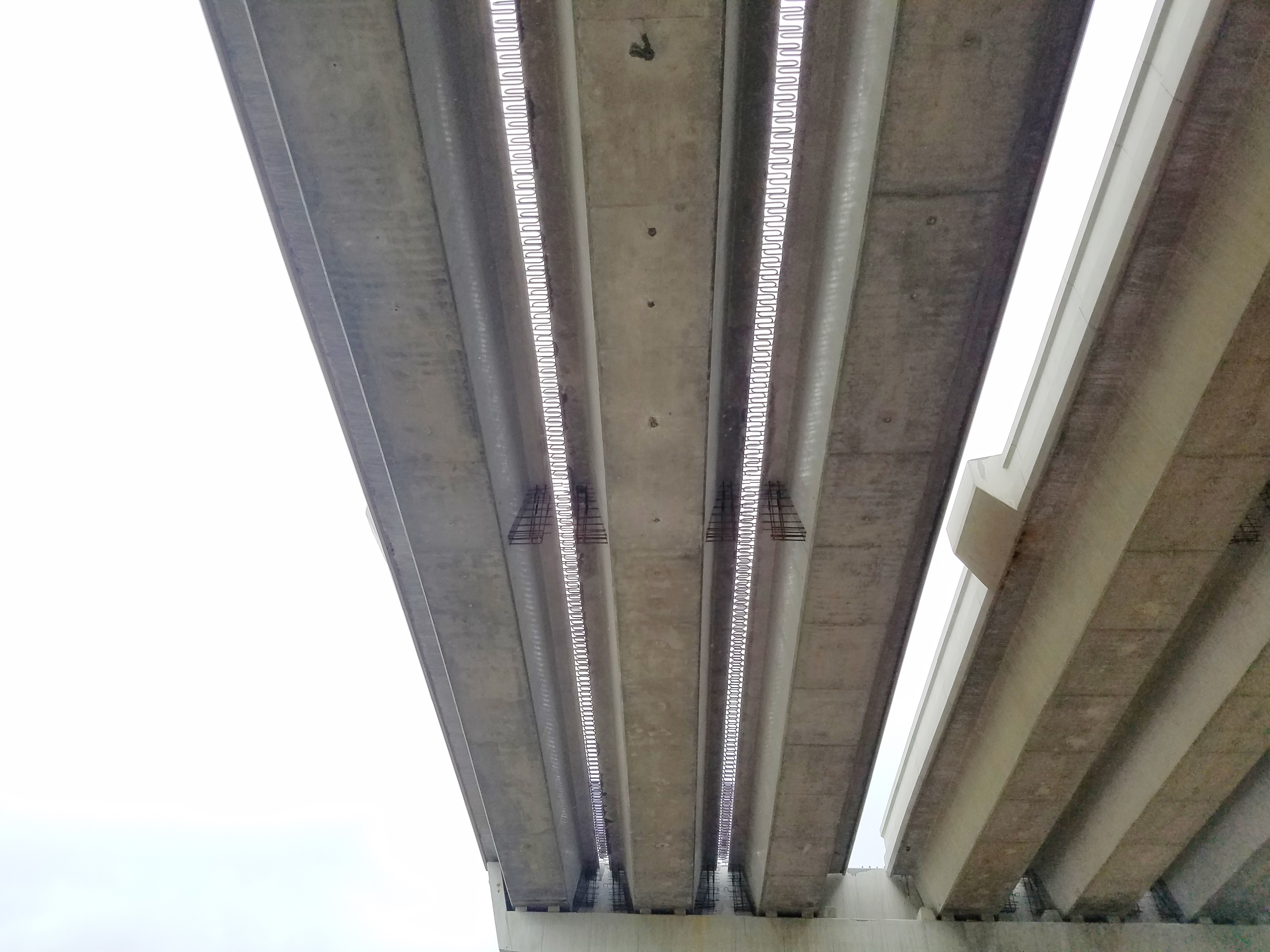

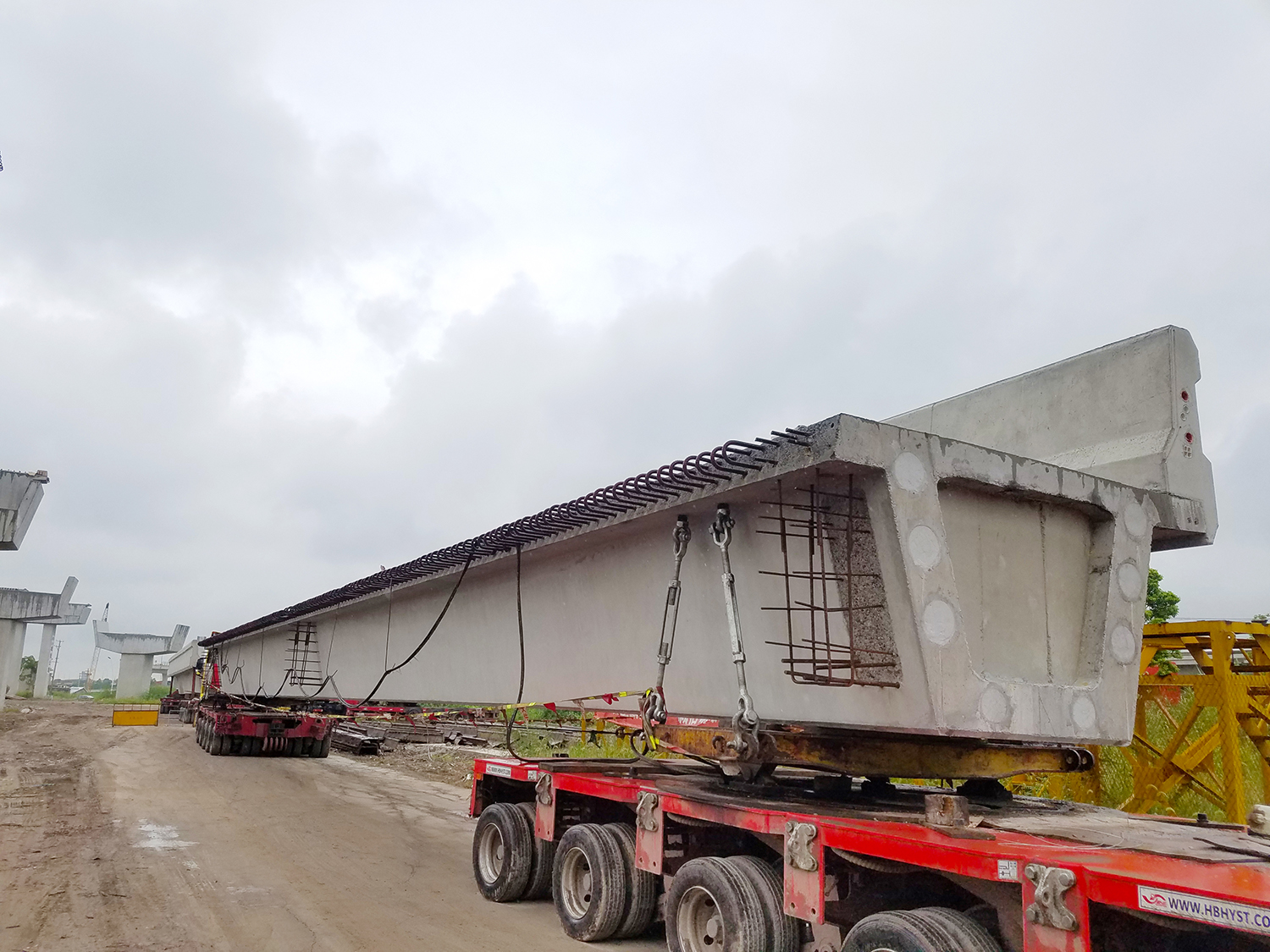

上海已经把高架路预制装配工艺发挥到极致,全部墩柱、盖梁、箱梁在10公里外的工厂里模块化预制。 与传统工艺相比,施工工期至少缩短一半。在可控制的生产环境里里预制混凝土组件,还能减少现场污染。粉尘、泥浆、噪音等污染也大大减少了。



建设方法


第一步:地基施工

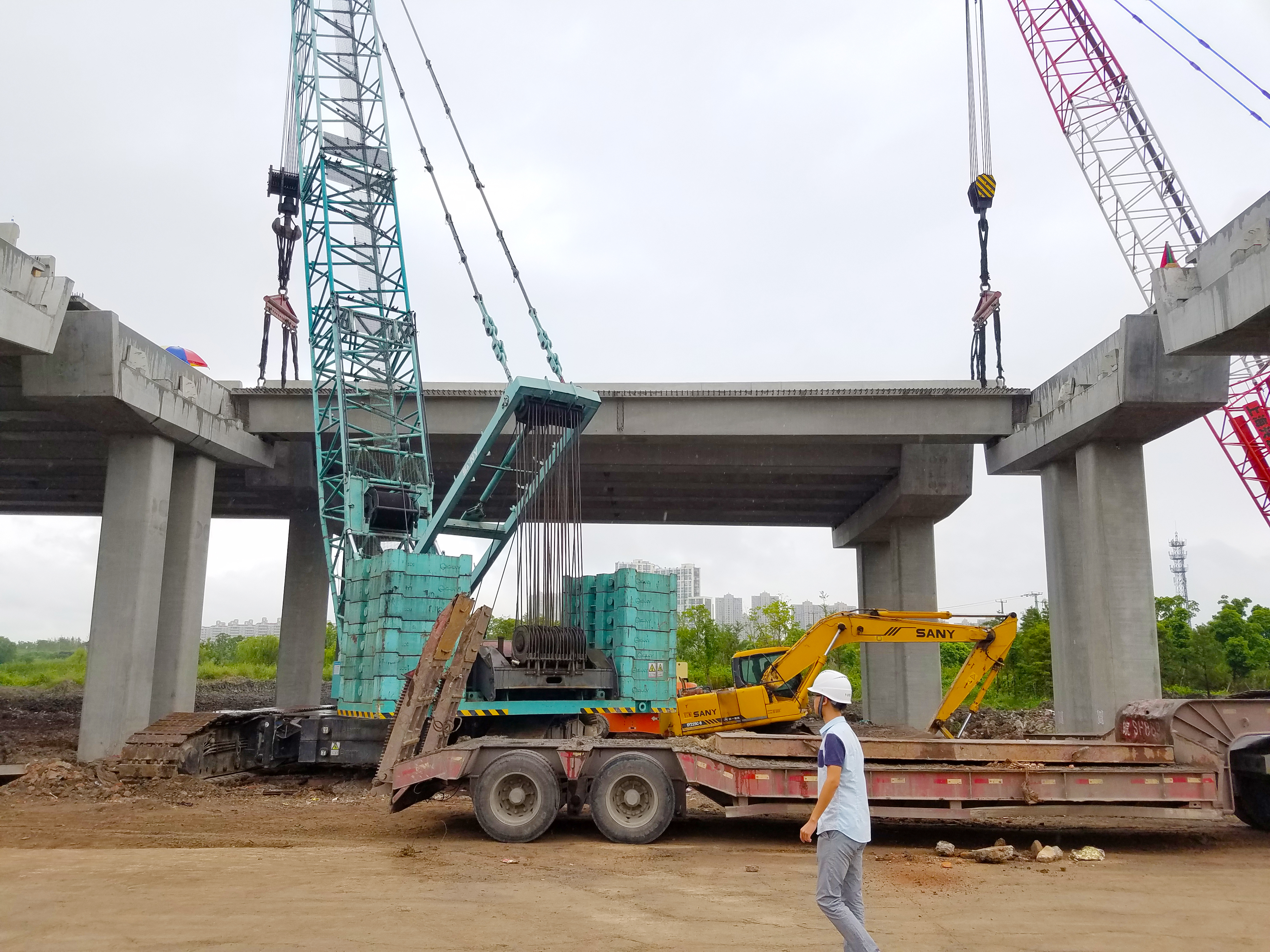

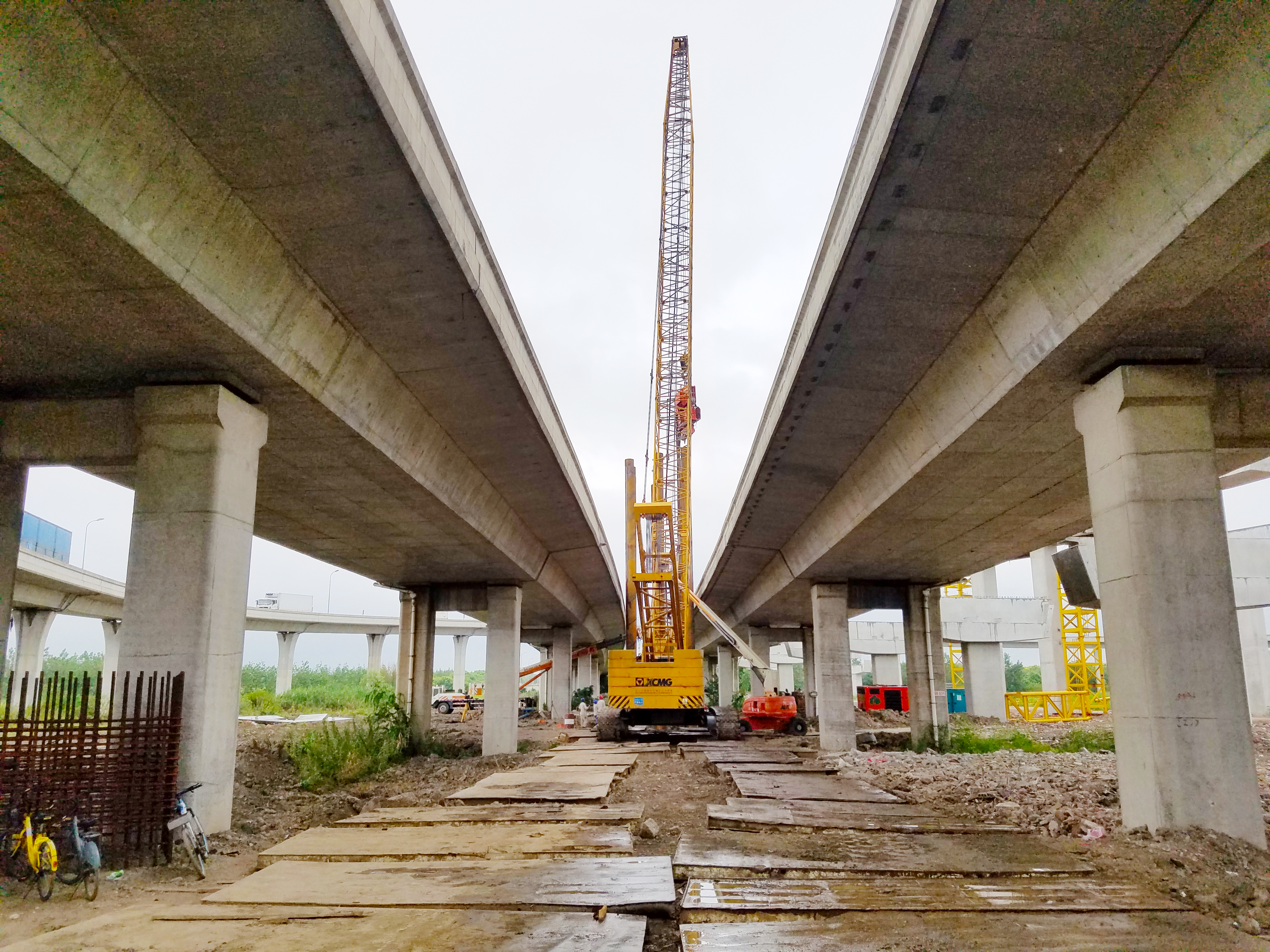

S7 越过S20 和S6快速路的地方是施工最难的地点,采用了永久性钢管桩基础。在这些地点,绝不允许损坏相邻基础和扰乱交通。上海绿地建设集团用一种免共振锤来打钢管桩基础。免共振锤的振动频率远远高于土壤和高架路的自然频率,保证现有地基完全不受免共振作业影响。绿地把钢管桩分为2段,在打入第1段之后,焊接上第2段。用履带吊自然悬挂的方式打桩,没有使用定位框,桩的垂直度则用经纬仪监测。打桩速度极快,1根桩的实际打桩时间约10分钟;不到1个月轻松完成了128根桩。每个承台由12根长55米直径800毫米的钢管桩组成,用70RF免共锤施工。每个管桩上部5米的土壤被清走,插入用来连接立柱的钢筋。

ICE,70RF免共振锤,钢管基础,高架承台钢管基础,绿色桩基施工,上海高速公路规范

远离城市敏感地带的地基使用PHC桩。在S7项目中,使用柴油锤将这些1200毫米直径的PHC桩打入地下。但在未来的高速公路项目中,在高速公路靠近城市中心的地方,14NL冲击锤将会是一个更合适的选择。14NL液压冲击锤的日生产效率更高,更安静,而且没有柴油微粒污染。它可以在起重机上自由悬挂,并且可以使用与免共振振动锤相同的动力站。


第二步:安装立柱


立柱通过承台上预埋的钢筋与立柱套管连接,利用牛腿和千斤顶对立柱的垂直度和轴线进行校正。待满足要求后,给连接部位灌满混凝土浆,把立柱固定在承台上。

ICE,70RF免共振锤,钢管基础,高架承台钢管基础,绿色桩基施工,上海高速公路规范

第三步:吊装盖梁


将盖梁拼装在立柱上,通过立柱的预埋筋与盖梁套筒连接。等调整位置达到要求后,盖梁底部坐浆,套筒或波纹管压浆固定。

ICE,70RF免共振锤,钢管基础,高架承台钢管基础,绿色桩基施工,上海高速公路规范

这种流水线式施工工艺引领未来桥梁施工的方向。该工艺提高了效率,既节省建造费用又缩短工期,同时还满足了政府严格的环保目标。ICE免共振锤和液压冲击锤为上海高速路投资目标做出了卓越贡献。我们正携手客户,向全中国力推这项施工技术。如果你在这个领域看到了应用该技术的机会,请留下您的信息或拿起电话联系我们!
