凌空长桩被深深打入地下!

2023-02-14    by : 霍金涛
  • 凌空长桩被深深打入地下!

很多客户在选择液压振动锤时,首选大型号的液压振动锤,担心打不动,且一味追求低价,往往忽略了选锤的主要因素,最终选择的液压振动锤产品,要么故障率高多花了费用,要么被产品参数所误导无法完成施工!本文分享上海S4项目36米钢管桩选择ICE55NF液压振动锤施工的案例!

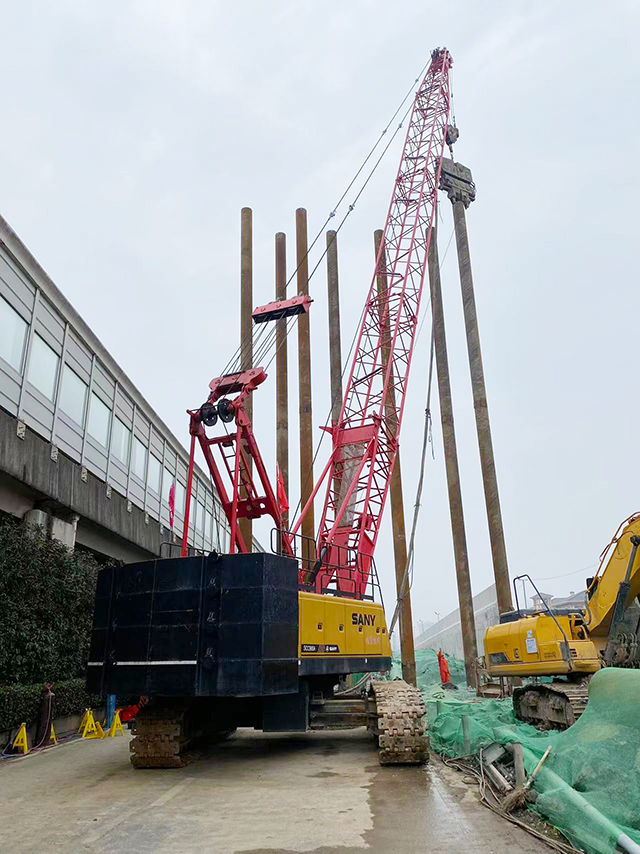

ICE 55NF液压振动锤施工36米长钢管桩


上海S4项目根据承载力设计要求,采用630毫米和820毫米两种直径的钢管桩,长度36米!施工单位中标后,考虑到桩长度较大,起初想要使用较大型号的液压振动锤施工,以确保顺利打桩。但因振动锤行业中各个厂家较大型号锤的价格普遍较高,且他们并不确定设备参数是否准确,更不确定是否适合该项目打桩要求,也考虑到项目施工总成本的控制,一直处于犹豫中。

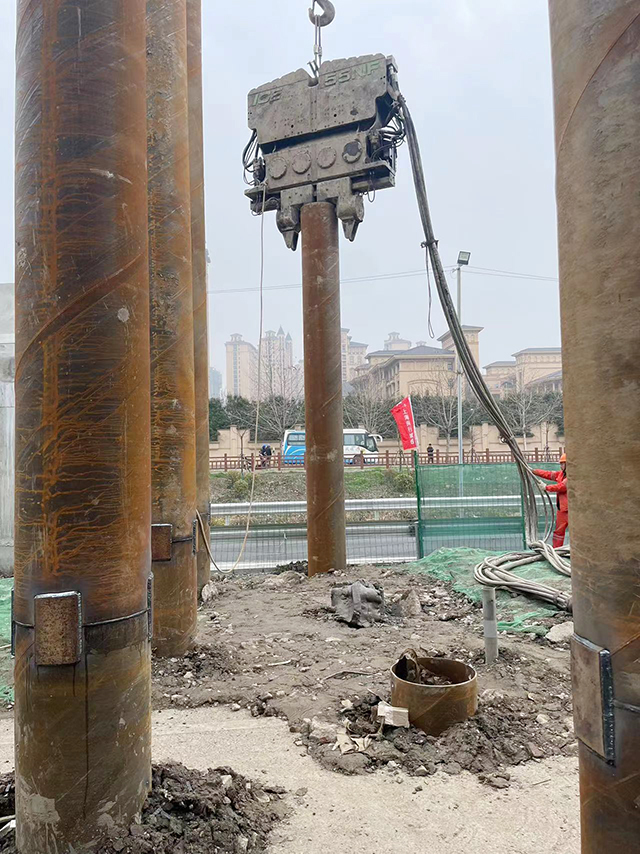

ICE 55NF液压振动锤施工36米长钢管桩

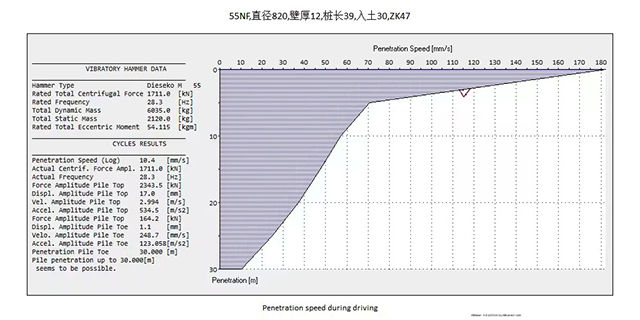

地勘资料模拟打桩分析

ICE多次和施工单位沟通,并建议提供S4项目地勘资料和钢管桩尺寸及入土深度,由ICE技术部门利用荷兰WAVE打桩分析软件进行打桩预测,然后根据分析结果,推荐适合项目的液压振动锤型号。





根据项目地勘分析结果,ICE建议施工单位不用考虑太大型的液压振动锤,推荐采用ICE55NF进行施工即可满足打桩要求!55NF液压振动锤激振力171吨,频率转速1700rpm,锤头总重量8.6吨,静拔桩力80吨,为保证锤的强劲激振力,设备匹配600HP液压动力站,为锤头提供持续压力下的液压动力源,且液压动力站带有冷却系统,可以实现持续打桩不过热!IQAN显示屏幕可以清晰观察到打桩过程的设备状态;设备的无线遥控操作,更可以让操作人员近距离靠近打桩现场,随时调整设备运行状态!

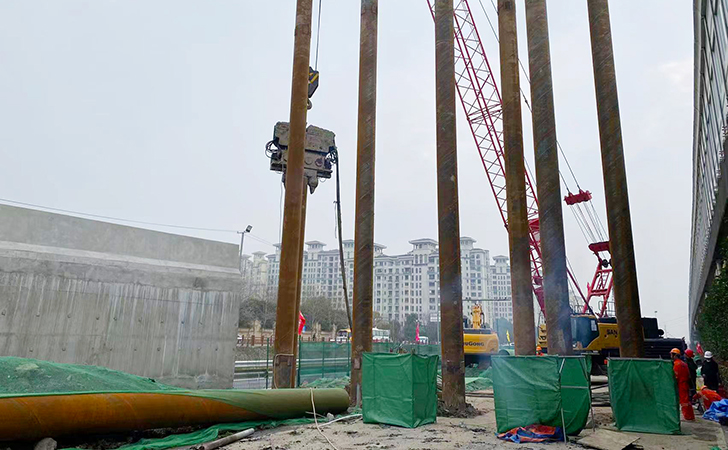

ICE 55NF液压锤施工现场

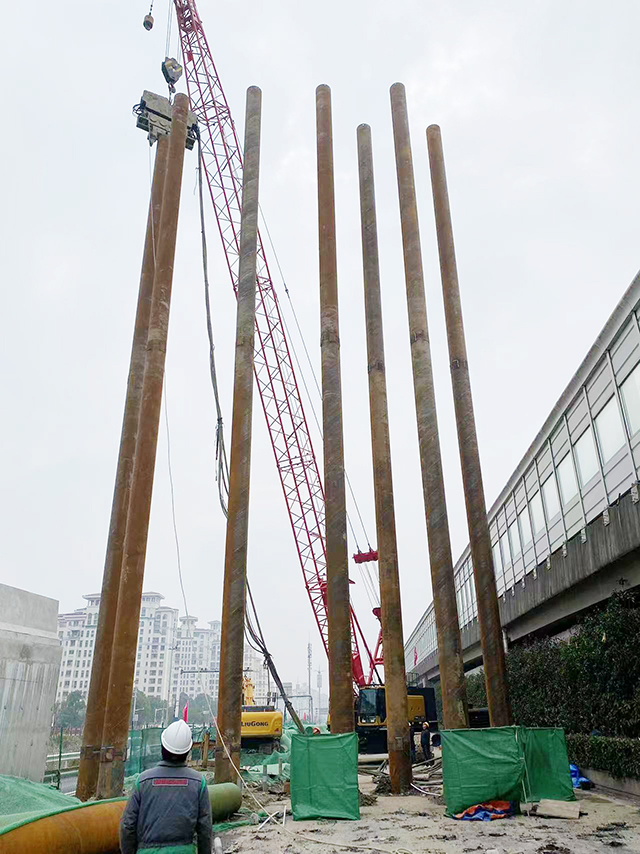

上海S4项目采用ICE55NF已经开始施工,和WAVE分析结果预测的一样,现场每根630和820直径、长度36米的钢管桩顺利打入泥土,打一根桩仅仅需要10分钟!


致电上海ICE推荐你合适锤型


选择液压振动锤的主要考量因素


钢板桩和钢管桩项目施工,选择合适的液压振动锤更高效、更经济、更环保!应重点考虑以下几个因素:首先需要重点参考项目地勘资料,至少包含每层土壤的类型、厚度以及标贯击数(STP-N值),或者静力触探值(CPT);其次,提供桩型尺寸,桩的类型、直径、壁厚、长度以及入土深度,以上资料,ICE会将相关参数代入WAVE打桩软件,进行打桩预测。然后,重点关注锤的技术参数是否准确,决定了液压振动锤是否能够实现其打桩效果!频率转速的准确性代表锤是否合格,振幅大小决定了能否穿透相应土层,液压动力站匹配是否合理,能否给予锤头充足的液压动力?是否匹配冷却系统,关乎到能否实现持续打桩等。最后,还需要重点考察施工现场,吊车吊装的跨度、高度,选择合适重量和高度的液压振动锤产品,需要特别注意有的液压振动锤产品适合打桩,而有的非常适合拔桩作业!以上这些因素都将是选择合适液压振动锤施工的重要参考!
