南京敏感地区工字钢配合施工高压旋喷桩

2020-07-15    by : 张峰
  • 南京敏感地区工字钢配合施工高压旋喷桩

今天分享的是江苏东合南岩土科技公司使用液压振动锤ICE 28RF免共振锤在南京市中心打H型钢,配合施工高压旋喷桩的案例。

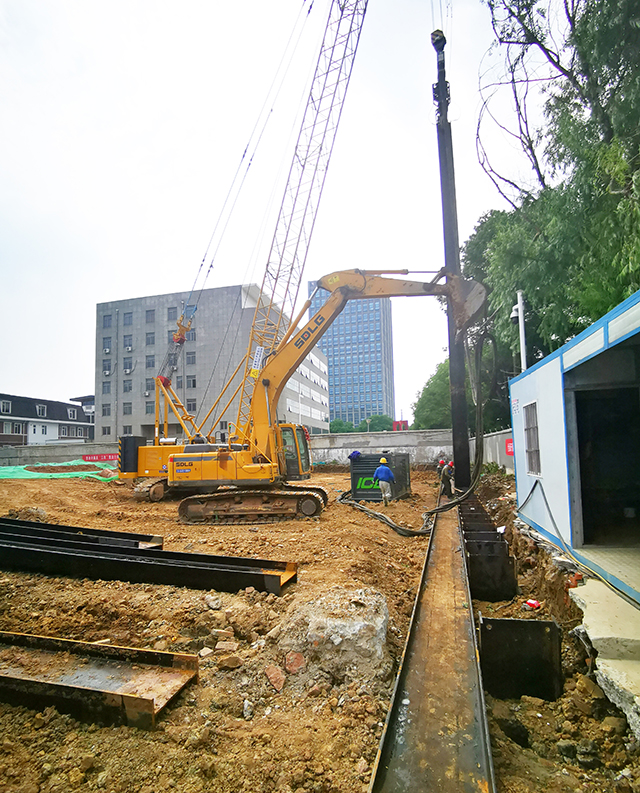

 ICE 28RF免共振锤在南京市中心打H型钢


这是给一座10层高的拟建大厦做挡土和止水帷幕,拟建大厦紧邻楼房和马路。需要先在场地四周打长度为24米的H型钢(700mm*300mm*13mm*24m),然后在2根H型钢之间施工高压旋喷管桩,完成挡土墙和止水帷幕。

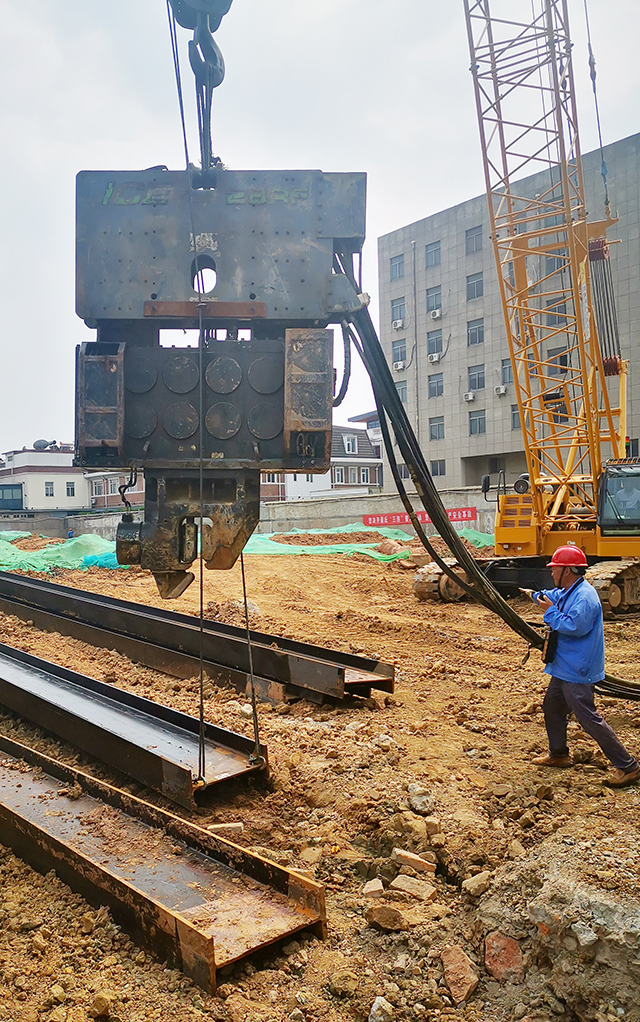

来自老用户的聪明经验--利用副钩和夹具导向板轻松喂桩

我们的客户在ICE振动锤锤头上的螺栓孔内安装一个定位板,并在定位板上安装一个吊环,钢丝绳通过副钩在吊环内上下移动,并通过卸扣连接到工字钢上预留的两个小孔内。当振动锤和桩起吊垂直后,继续向上提升连接在副钩上的钢丝绳,使工字桩沿着夹具的导向板进入夹持区域。这处方式大大提高了喂桩效率。

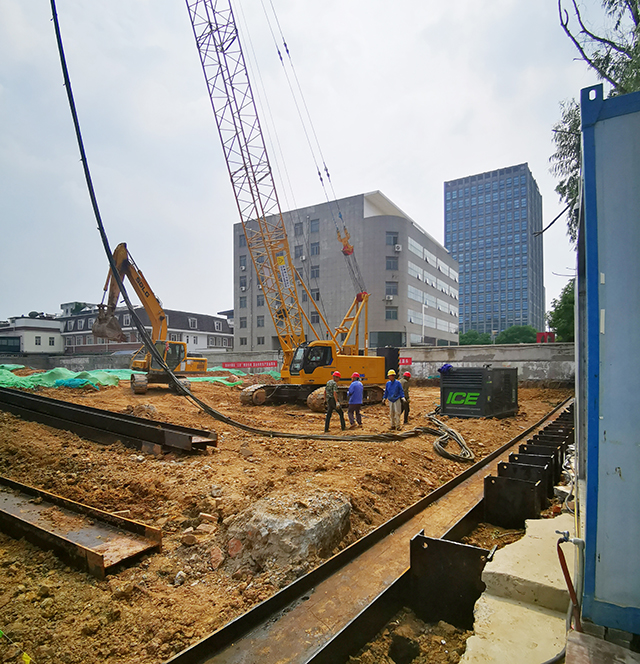

ICE 28RF免共振锤在南京市中心打H型钢


由于该工地在南京市中心紧邻楼房和主干线马路,东合南施工经验丰富,也很熟悉我公司的产品,已多次使用过,本次决定使用ICE免共振锤来施工。发货之前,我公司根据地质报告,做了打桩模拟分析,结论是ICE 28RF可以打到设计深度24米,但因为有风化粉砂岩层,若用旋挖机来配合,能保证迅速打到位。由于标底有入岩深度,三轴搅拌搅不动,客户没有选用SMW工法。

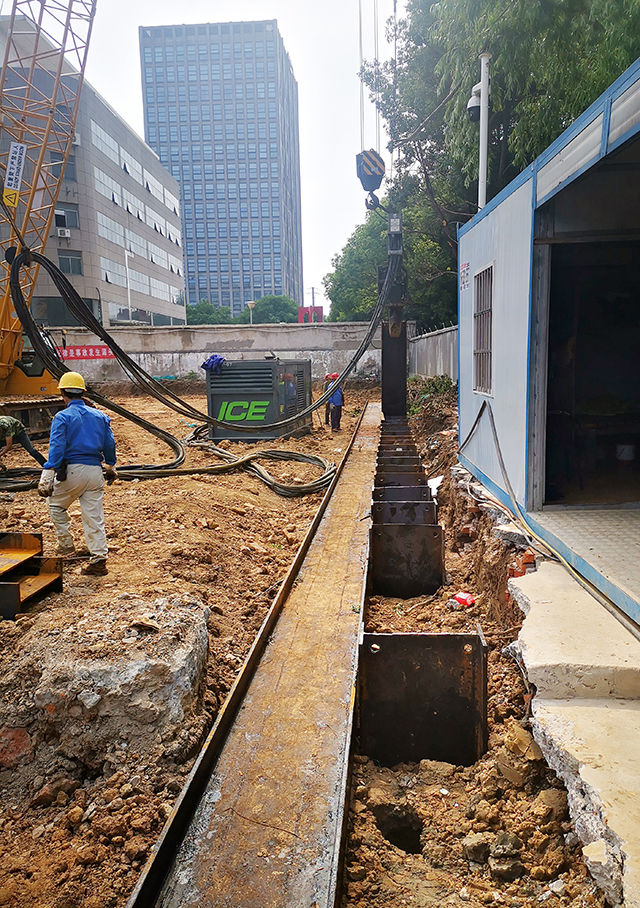

24米H型钢就顺利打入预设位置


现场使用75吨履带吊配合施工,以间距90mm打24米长H型钢。不到一刻钟,24米H型钢就顺利打入预设位置,振动也极小,相邻的主干线马路和楼房丝毫不受影响。液压振动锤28RF效率很高,一天可以打15-20根。然后在相邻H型钢之间施工高压旋喷咬合桩,达到挡土、止水帷幕的效果。

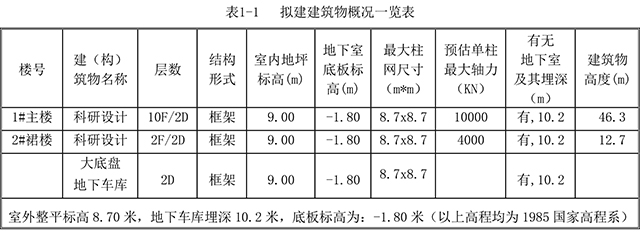

拟建大厦在南京市中心,紧邻楼房和马路,为1栋10层框架结构科研设计用房(1#主楼)及2层框架结构科研设计用房(2#裙楼),拟建建筑室内地坪标高为9.00米,预估单柱最大轴力10000KN。主楼、裙楼系连体,主楼、裙楼及周边空地下设大底盘地下室,为地下2层,埋深10.2米,加上地下室底板厚度(按0.60m考虑),设计提供的各建筑概况如下表1-1:




ICE 振动锤现场照片



高压喷射注浆法可用于既有建筑和新建建筑的地基加固处理、深基坑止水帷幕、边坡挡土或挡水、基坑底部加固、防止管涌与隆起、地下大口径管道围封与加固、地铁工程的土层加固或防水、水库大坝、海堤、江河堤防、坝体坝基防渗加固、构筑地下水库截渗坝等工程。
