这还算个辅助工程吗?辽宁省海上风电项目看重定位桩

2018-09-27    by : 艾严
  • 这还算个辅助工程吗?辽宁省海上风电项目看重定位桩
  • 这还算个辅助工程吗?辽宁省海上风电项目看重定位桩
  • 这还算个辅助工程吗?辽宁省海上风电项目看重定位桩



我们理解你忙于项目的招投标,寻找合适的船只,雇用船员,保管项目所需要的的桩,追讨项目款项,甚至可能躲避债权人,而不仅仅租用振动锤。对于每个单桩,你需要使用8次振动锤,而冲击锤仅需要1次。八次哦!为什么你关注的可靠性是在大多数时候只是在一旁睡大觉的冲击锤身上而不是使用更频繁的振动锤呢?

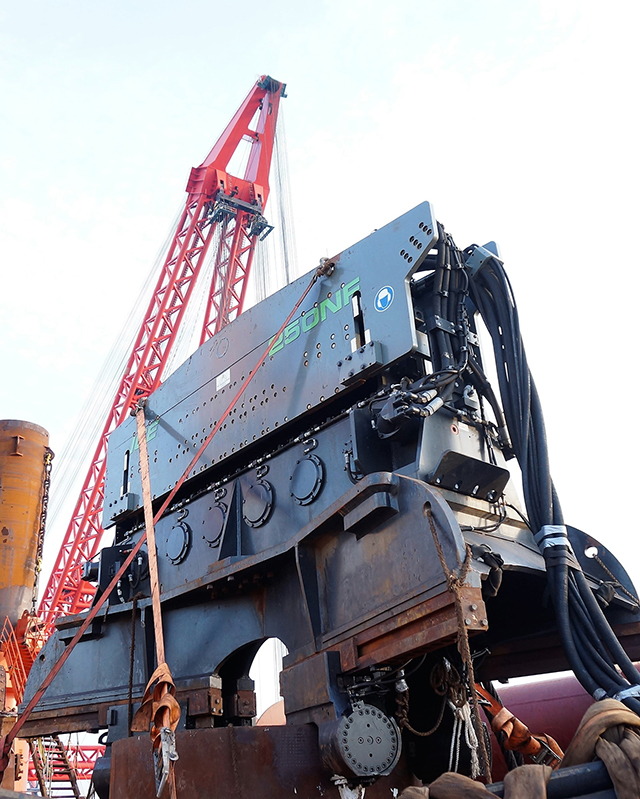

ICE 250NF 液压振动锤应用案例:

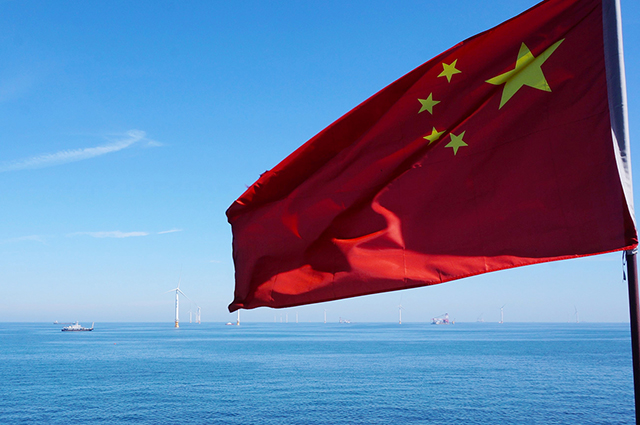

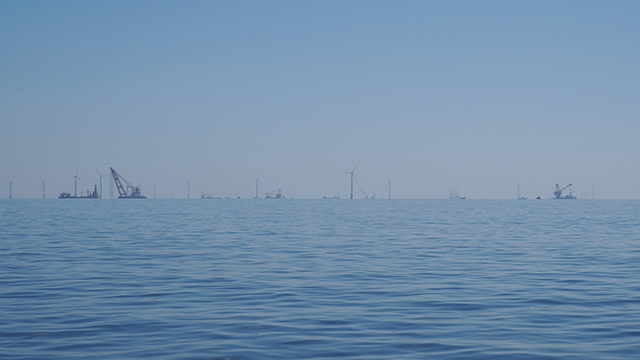

在辽宁省一个海上风电基础施工项目正在紧张地施工。要完成300MW海上风电安装平台风电场全部单桩的基础施工。一队安装船和工作船正在工地现场加紧作业,以便在冬季来临之前完成这项工作。

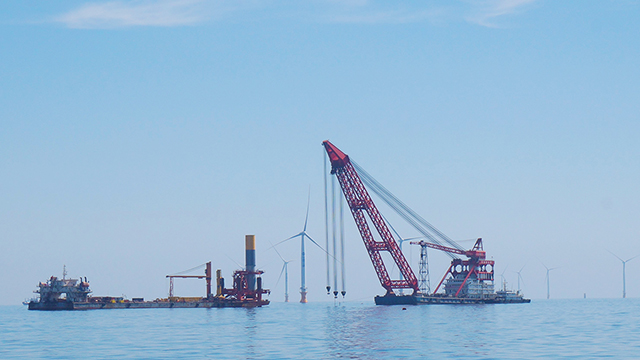

这些单桩由蒙克 MHU2400S液压锤来施工,桩顶直径为5500 mm,底部直径为6100~6500mm。单桩长度为69~86米。该施工方法需要使用定位架进行垂直定位。4个定位脚为直径2.4米,长30多米的钢管桩,采用振动锤来打拔。为此,施工方选择了ICE 250 NF液压振动锤。海水表面上平滑如镜,却隐藏着巨大的浪涌,有时可长达100米,高约1.5米。安装方法通过两艘船来完成,一艘是工作平台,另一艘是浮吊。




1.5米高的大浪使工作变得非常困难,冲击锤和振动锤的定位随着船舶的起伏和较大的水平位移而具有非常大的挑战。由于浮吊上的吊钩提升速度较慢,当振动锤落在桩上时无法快速与主钩断开连接,使得振动锤会随着浮吊在波浪的作用下摆动,可能会撞击桩顶,然后再转向。

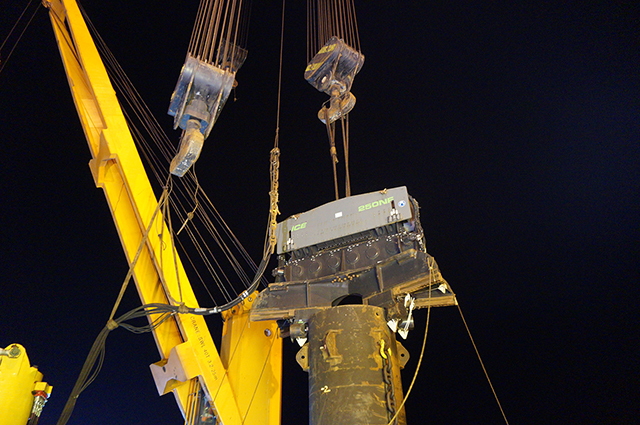

冲击锤有一个较大的套管,可以很好地在这些条件下工作。但振动锤设计的夹具需要非常小心的通过与套管臂的滑动而连接。50米以上的工作高度和不稳定的吊钩给对桩造成了额外的困难。由于这个原因,工作暂停,直到下午涌浪结束海面平静下来,工作持续整个通宵。

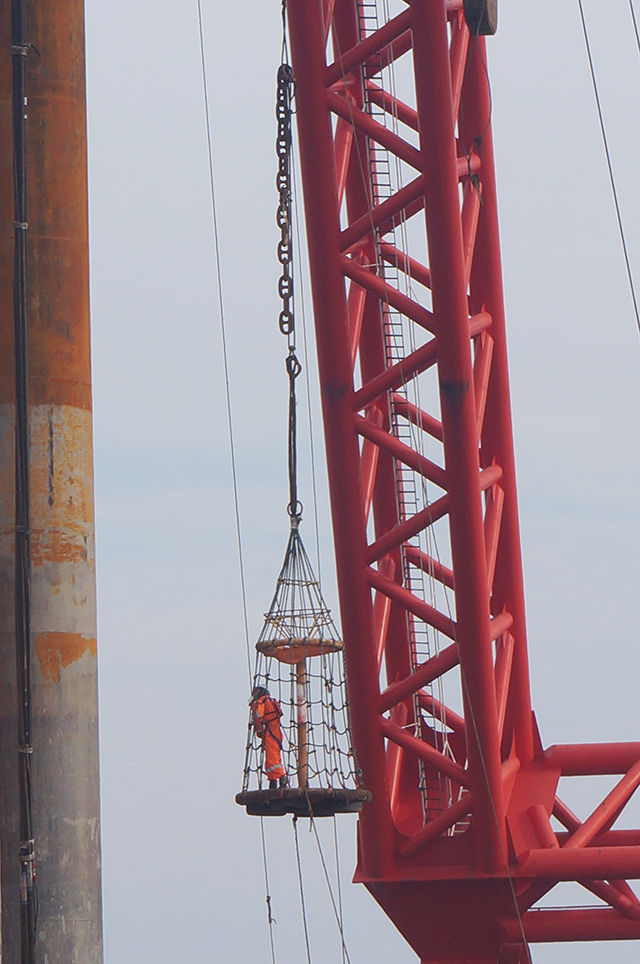

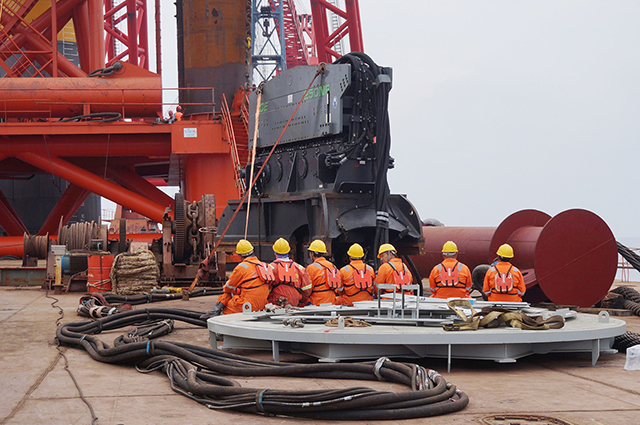

在海上工作更具有挑战性,停机时间比在陆地上打桩更多。我们对夹具系统作了一些调整,使得夹具在横梁上夹的更紧。用于将夹具固定在横梁上的标准液压锁被证明不足以抵抗锤子在所拔的桩上时受到的冲击力。同时调整了施工方法,以前用目视来确认振动锤的位置,现在则通过在笼中吊起一名操作手来指导浮吊司机。

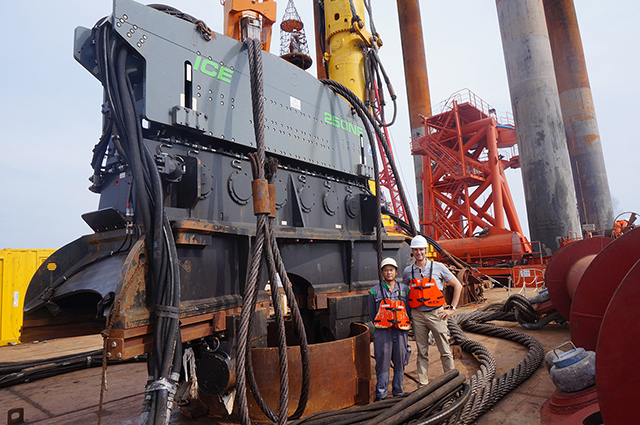

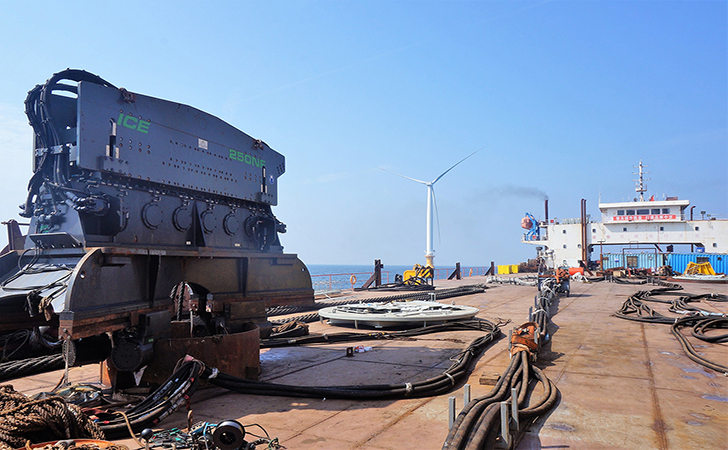

本项目所使用的定位桩长度60m,直径2400mm,打入海床20米左右。水深从16米到30米不等。用于定位桩的振动锤是作业的辅助设备之一。ICE在中国有了越来越多的250NF 液压振动锤,为配合施工方工作。这些公司选择ICE是因为它的可靠性高,而且日常运营成本很低。ICE能提供拥有市场上最大的单锤。有竞争力的解决方案通常采用并联或串联振动锤,去完成一个大的振动锤可以做的工作。

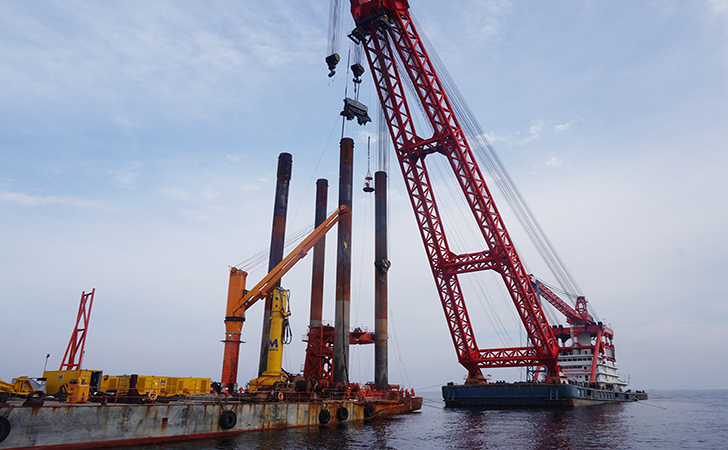

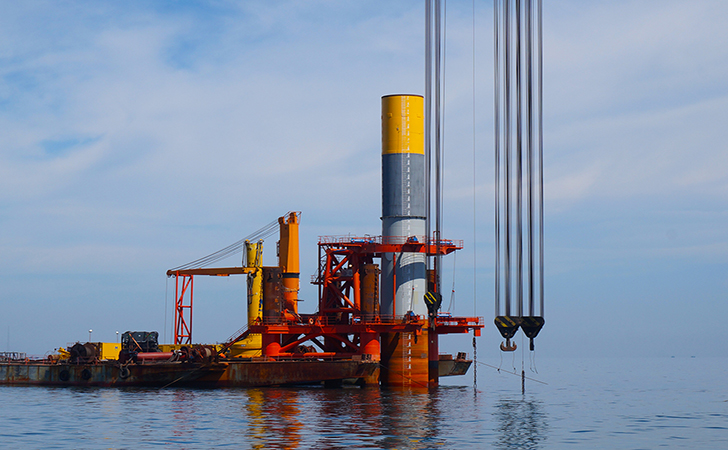

定位框架是一个设计非常巧妙的框架,使浮船上安装风电基础得以实现。在船首处的两侧甲板向外延伸,形成了两个伸入海中的平台,两个平台之间留出了用于单桩和定位框架的空间。在航行期间,定位安装框架搁置在平台上。到达打桩位置后,大型的250NF振动锤将4条支撑腿沉入海床,然后浮吊上的起重机过来提升框架并将其钩到4条腿上,使定位架牢固地坐落在海底。




定位架安装有液压定位臂,确保单桩在冲击锤打桩作业过程中位置不变。在单桩深入完成后,4根支撑腿通过振动拔出,锁在运输现场,为到下一个打桩点做好准备。在好天气下,这个工序能在两天内建好一个风电基础。随着风电行业从多桩基础转向单桩基础,对新型设备的需求不断增长。焦点在于冲击锤,如何得到锤,购买哪个级别,以及如何充分发挥它的潜力。市场竞争日益激烈,因在交货时间的差距使人们开始依靠辅助设备。我们期待为这个市场服务,并为我们客户的海上作业减少挑战。




客户反馈ICE 250NF 液压振动锤的优点是它的可靠性(减少了停机时间)和易用性(提高安装效率和施工速度)。这些好处可能看起来很老套,但是在一个咄咄逼人的海上环境中,它们在一定程度上决定项目的成败。我们从1970年代开始制造振动锤,很清楚我们正在做什么。我们提供市场上最大的单锤,它的优势是重量轻,不需要使用同步,非常容易升级到双层锤。


我们理解你忙于项目的招投标,寻找合适的船只,雇用船员,保管项目所需要的的桩,追讨项目款项,甚至可能躲避债权人,而不仅仅只是租用振动锤。对于每个单桩,你需要使用8次振动锤,而冲击锤仅需要1次。八次哦!为什么你关注的可靠性是在大多数时候只是在一旁睡大觉的冲击锤身上而不是使用更频繁的振动锤呢?




如果你想从经过几十年验证的品质中获利,并且不想因设备反复停工而亏钱,也不想被你的客户大喊大叫,那么就选择ICE吧。这些设备可供出售或者租赁。


如果你看重定位桩,就来北京风能展与艾严面对面交流。

2018北京国际风能大会暨展览会

ICE摊位号:荷兰展馆 W1 A05   10月17-19日
