高楼林立的深圳市区内无扰动拔取1米直径PC钢管基础桩!

2024-09-12    by : 霍金涛
  • 高楼林立的深圳市区内无扰动拔取1米直径PC钢管基础桩!

伴随着城市更新力度的逐步加大,交通综合改造工程也越来越多,下沉式隧道成为交通改造中很重要的一个环节。在隧道建设过程中出入口位置打入PC钢管桩,形成挡土止水的支护,是非常低碳高效且可重复利用的施工方法。本文分享在高楼林立的深圳市区下沉式隧道出入口,无扰动地拔取直径1米的PC钢管基础桩,长度15-20米!

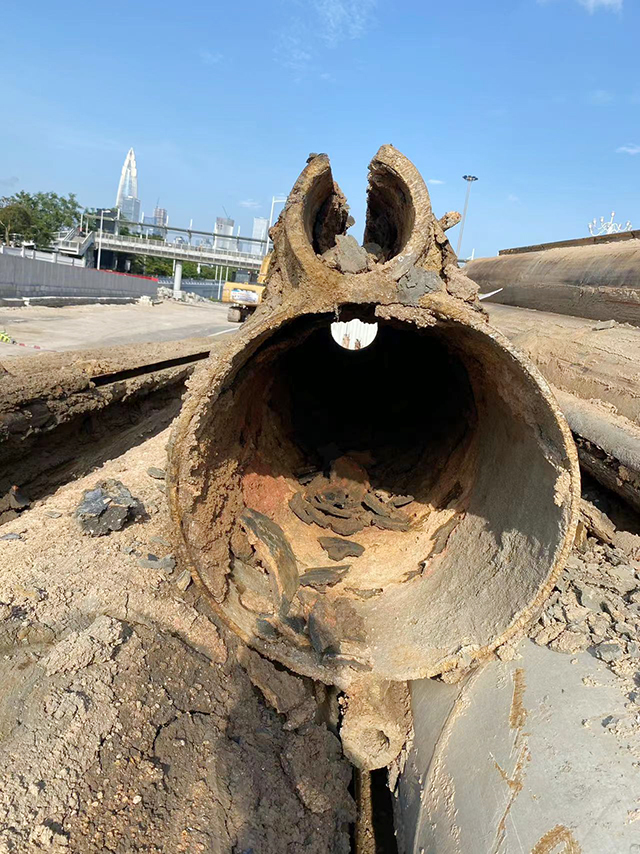

钢管基础桩


PC钢管桩已经打入时间1-2年!

深圳滨海大道(总部基地段)交通综合改造工程是集隧道主体、交通疏解、道路改造、给排水工程、燃气通信等管线工程、园林绿化、海绵城市及景观建设于一体的综合性城市更新项目。其中下沉式隧道长约1560米,在隧道出入口建设时打入了大量1米直径PC钢管桩,长度15米和20米不等,形成挡土止水的基坑支护,从而完成了隧道出入口的建造,打入时间已经1-2年!项目业主和设计院应该考虑到安全支护,要求这些PC钢管桩壁厚较大,采用OC型大壁厚锁扣,咬合紧密,大大提高了安全性,同时大幅增加了钢管桩的重量,对打桩设备和拔桩设备都提出了更高的要求!

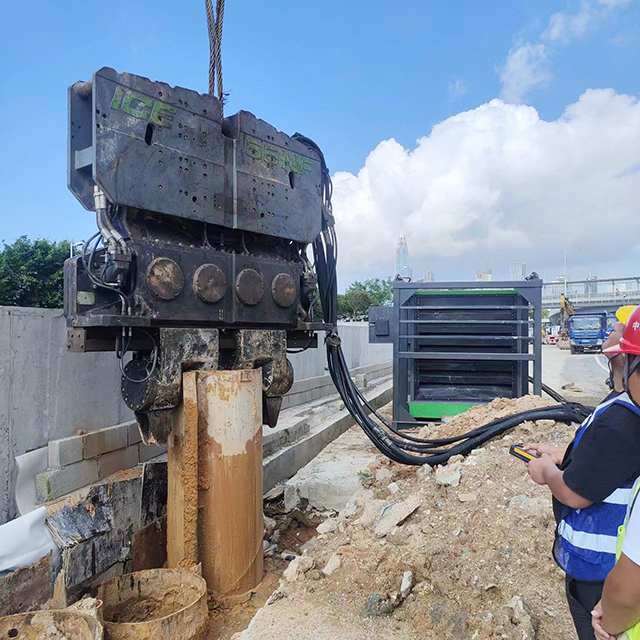

液压振动锤


市区施工避免共振!

项目位于深圳湾公园主干道,紧邻总部基地CBD,周边高楼林立,且主体隧道早已完工,拔桩施工过程中对振动有着严格限制!避免因振动对周边高楼和隧道主体的地下基础带来影响!

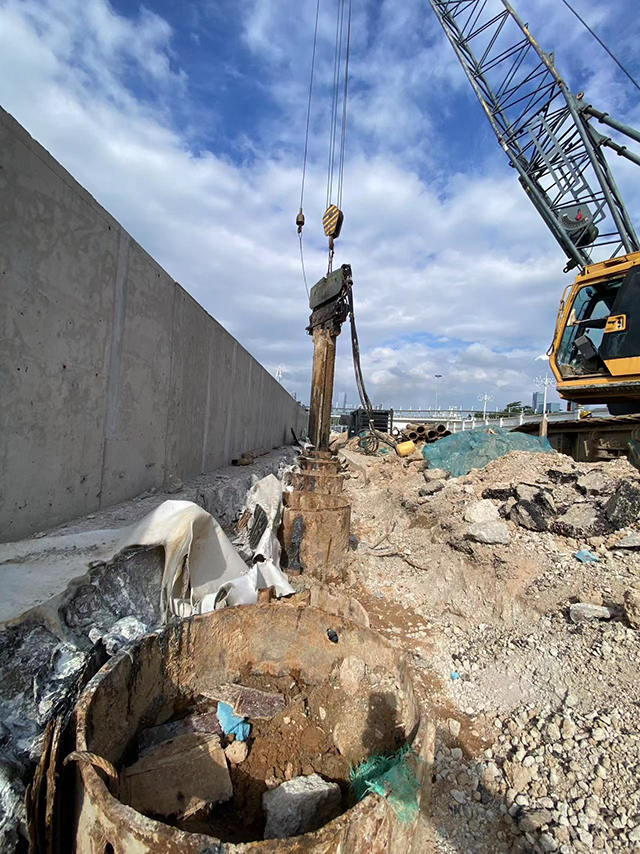

市区施工钢管桩基础



55NF高频率大振幅,拔桩顺利!

根据前面对项目PC钢管桩的观察分析,拔取这些重量相对较大的陈旧钢管桩,需要频率高、激振力大且振幅较大的液压振动锤,才可以克服1-2年已经恢复的土体摩阻力,更容易实现拔桩!

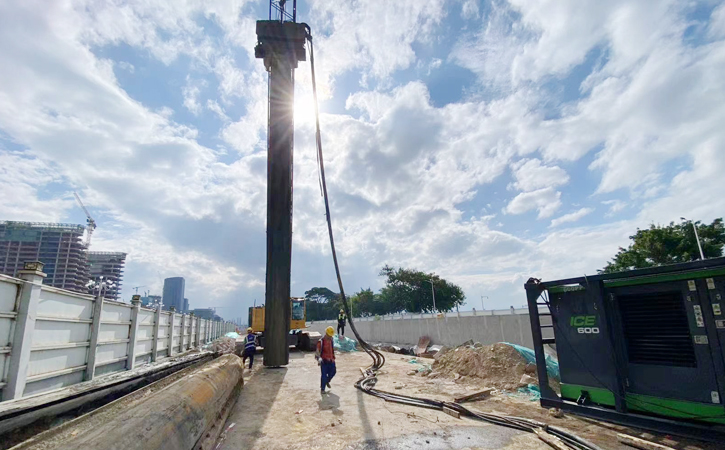

陈旧钢管桩基础



ICE55NF液压振动锤,已经被行业所熟悉和认可,激振力171吨,频率可达1700rpm,几何接近免共振的高频率,对周边环境影响较小,却可以实现30.1毫米的大振幅,非常适合这个项目的需求!匹配600P液压动力站,动力强劲,持续不断为锤头供油,且标配冷却系统,足以让锤头持续不间断的打桩和拔桩作业,而不会过热!ICE设备的IQAN显示系统,明显优于传统设备的仪表,智能化显示ICE振动锤的运行状态,更加一目了然!

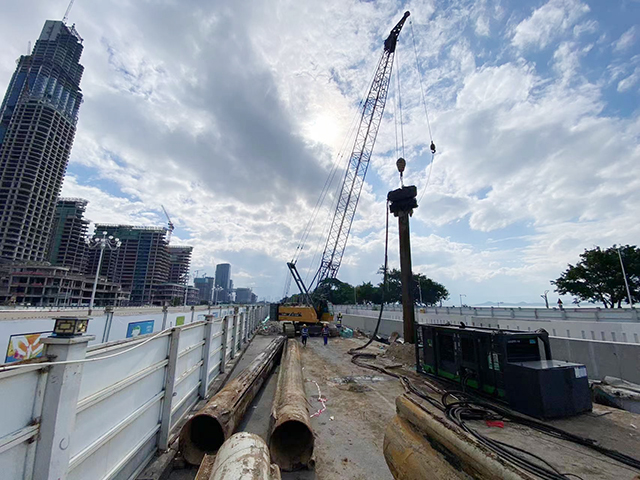

拔桩过程中,最为亮眼和便捷的当属ICE液压振动锤匹配的无线遥控操作系统,可以让现场拔桩操作人员近距离接近PC钢管桩,对锁扣位置和拔桩过程实时掌控,精准操作,更安全更高效!整个55NF拔桩过程一气呵成,拔桩顺利进行中......
