打破垄断掘地求深BELL100疏浚泵装配式沉井装备应用

2023-11-02    by : 张峰
  •  打破垄断掘地求深BELL100疏浚泵装配式沉井装备应用

随着地下空间开发不断发展,对城市中心区域催生了越来越多对深竖井的施工的实际需求,如排水隧道、轨道交通排风井等。


主动控制型装配式沉井装备(APM)


目前对大直径竖井一般采用明挖进行施工,然而对于中小口径竖井而言,采用明挖工法存在需要占用大量临时场地进行作业,不利于在中心区域实施、且施工工期较长,尤其当深度较大时,涉及承压水风险,对环境影响大、临时围护结构深度大,材料浪费,不绿色等问题。




结合以上情况上海隧道城建装备公司自主开发设计了主动控制型装配式沉井装备(APM)。


主动控制型装配式沉井装备(APM)

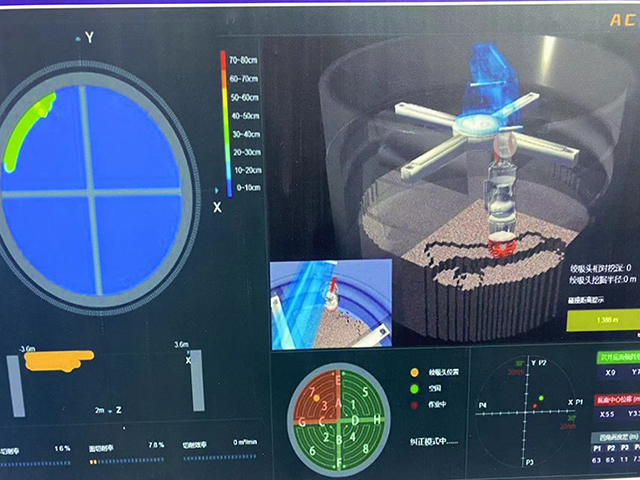

APM设备是用于特定直径的大深度的沉井建设,可实现机械化挖掘和机械化下沉,沉井结构的预制化安装,开挖渣土的输送和处理,减摩泥浆的同步加注,并且可以控制沉井顶部与底部姿态、下沉速度和下沉量。

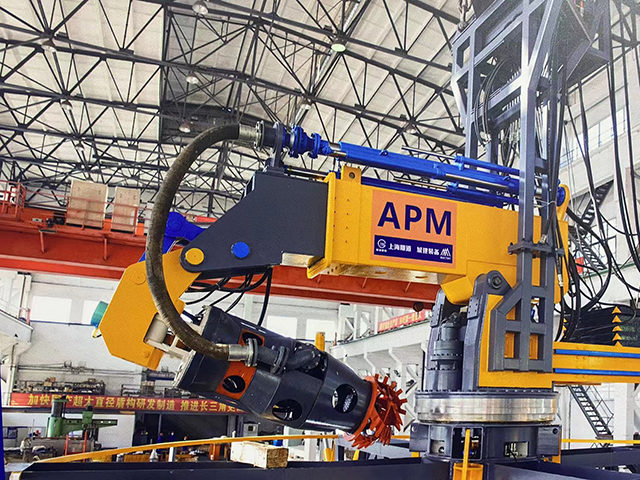

APM设备可实现机械化挖掘和机械化下沉


APM设备可实现机械化挖掘和机械化下沉


技术特点如下:

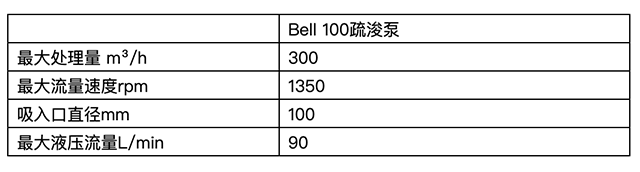

1.     六自由度水下挖掘机器人研制,配合荷兰进口BELL100疏浚泵,灵活性高 ,从而能满足不同方向、不同距离、不同深度、不同角度的土体掘进需求,提高了土体的掘进效率和安全性。

2.     提拉与下压双模式竖井推进悬挂装置研制,保证沉井的整体平衡和确保均匀竖向下沉。


APM设备技术特点


拓展应用 :超深中间风井  双圆沉井、雨污水泵站、地下停车场等

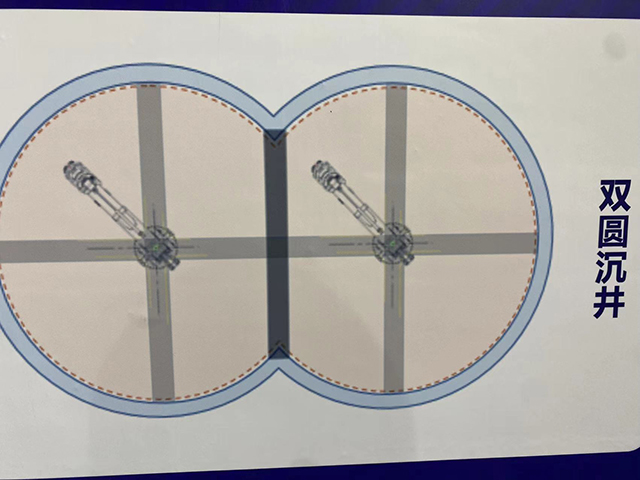

双圆沉井


超深中间风井


试验应用

上海轨道交通13号线103标竖向逃生井项目包含北青公路逃生井和幸乐路逃生井,两个逃生井的直径均为8m,深度分别为28m和18m,采用预制装配式管片作为沉井主体结构,不排水施工,在施工过程中将具有以下优势,设备占地小,施工效率高,环境影响小,安全性高。

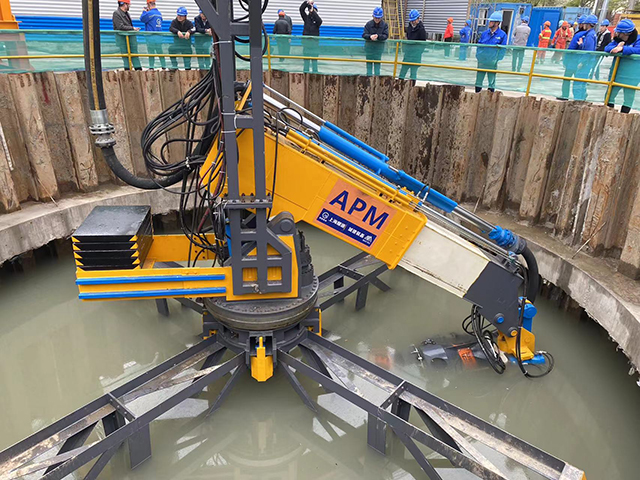

 APM设备设备占地小,施工效率高

截屏2023-11-02 12.32.19.png

 设备占地小,施工效率高


很高兴我们ICE的产品BELL100疏浚泵能成为这个项目的一部分,我们的使命是能够及时解决城市发展建设过程中遇到的问题!如果您这边有关于开挖疏浚和打桩的项目,尤其是对周边环境严格限制或施工要求高的工程项目,请与我们联系。
