海上插排水带最佳施工方法:香港案例

2019-03-18    by : 伍英哲
  • 海上插排水带最佳施工方法:香港案例
  • 海上插排水带最佳施工方法:香港案例

本周我们分享振动锤在香港的一个施工案例。振动锤用于加速安装排水带,为地基建设做准备。


香港多山,可用于开发的土地满足不了岛上的人口需求。陆地严重短缺,要靠大量的土地开垦和改造来弥补不足。土地开垦主要出现在中环、沙田和九龙这几个区。据估计,香港约有35%的土地依靠填海而来。从海中争得的土地被用来造政府房和商用房。




填海完成后,土壤需要沉降。土壤沉降的方法有很多种,香港常用带式排水安装法。带式排水在大型填海工程上是一种经济、省时和有效的方法。




排水带也被称为灯芯式排水井,更准确的称谓是条状或预制竖向排水板(PVDs),能加速预分段装配土壤的固结。排水道由塑料条板和用无纺土工布过滤织物包裹的排水道组成。土工过滤材料的作用是防止土壤颗粒进入排水通道和堵塞排水道。排水带常常(但不总是)竖直安装到松软的土壤里,用振动锤或静态法实现,排水带的典型布局为三角形或正方形。土壤固结所需的时间取决于软地层的渗透率、地层的层数、附加的重量以及灯芯式排水井的间距。排水道能缩短排水距离,从而允许土壤在几周内而不是几年内固结化。




20150305-Design highlight_V2_EN_TC_02.jpg

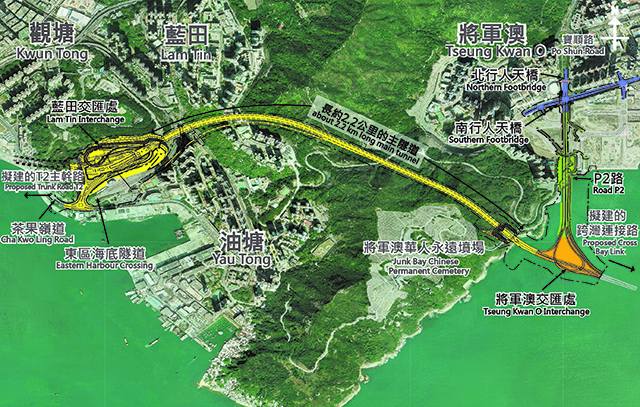

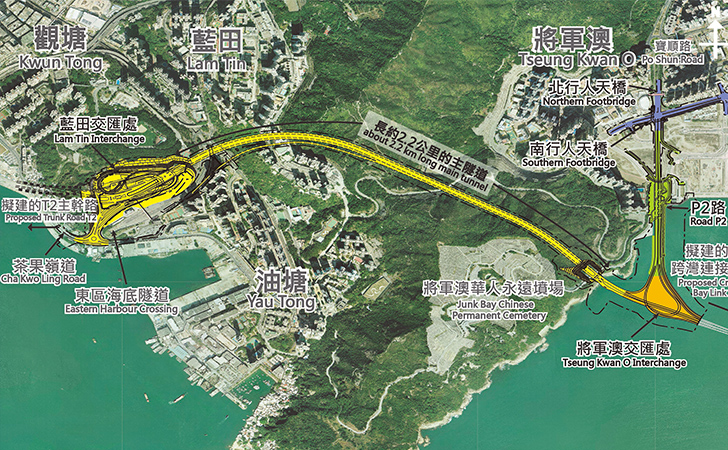

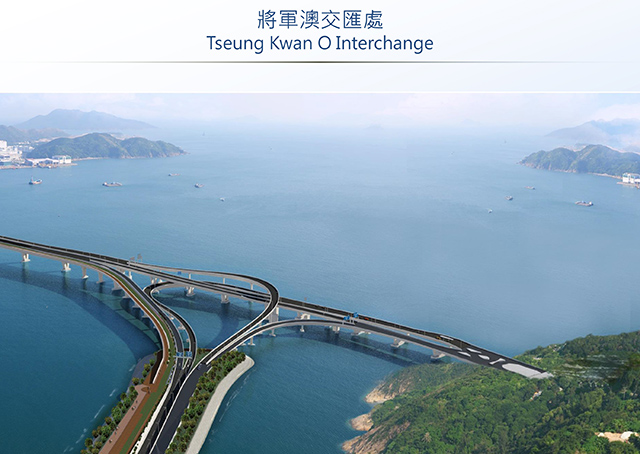

为方便将军澳的交通,以及纾缓交通拥堵,香港现正兴建一条连接将军澳至观塘区的新隧道。该项目经过高度城市化的地区,穿过一座大山,需要建造一条堤道来跨越大海。在进行填海作业前,必须先清除海床上的软沉积物。为尽量减少挖泥及填海工程期间工地外的泥沙流入大海,填海工程装设临时钢围堰,把填海范围围起来。采用24米长板桩。 在打桩过程中,工地受到台风的影响。围堰部分变形,需要进行拔桩更换。这项工作是ICE 815C来完成的。




为了打破较硬的土层,用挖掘机将工字钢桩打入土层6~10米深,以便安装排水带。

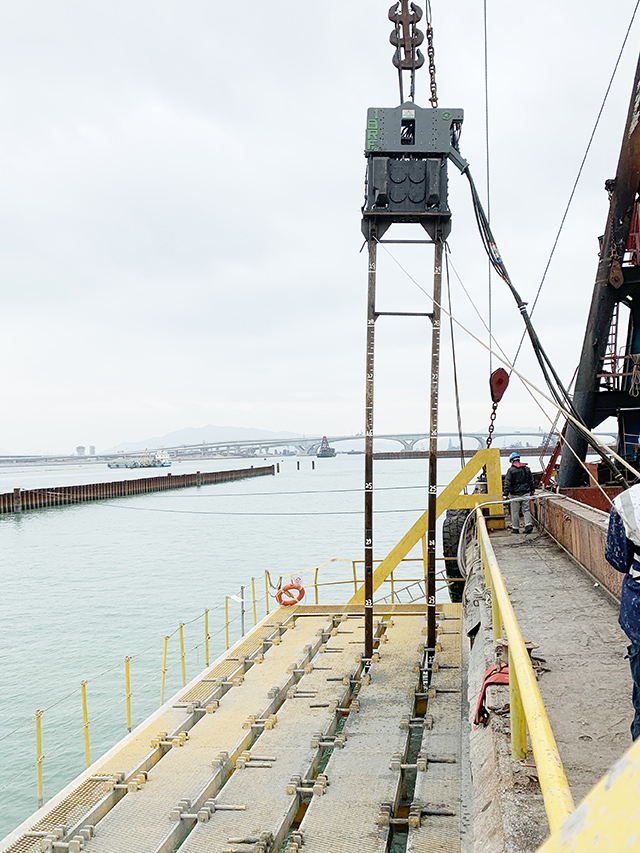

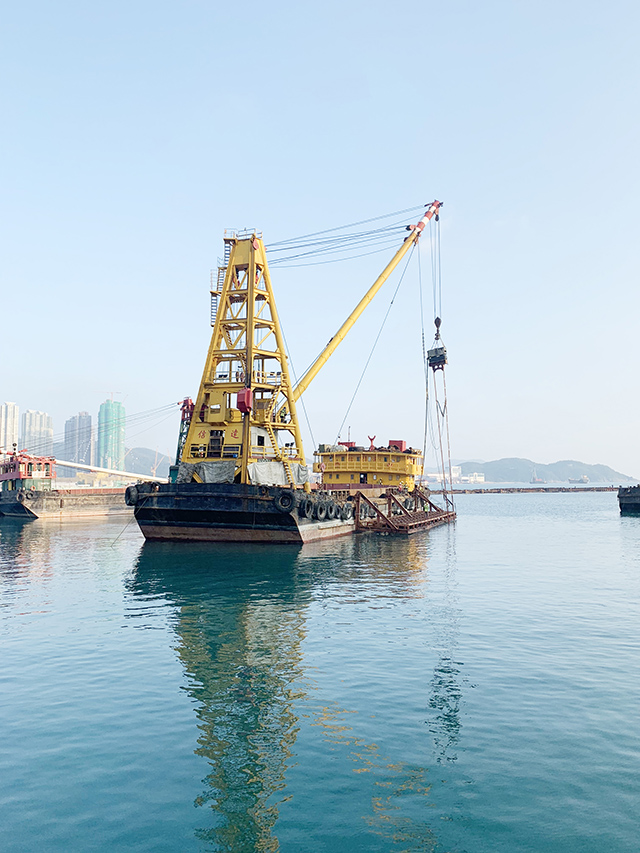

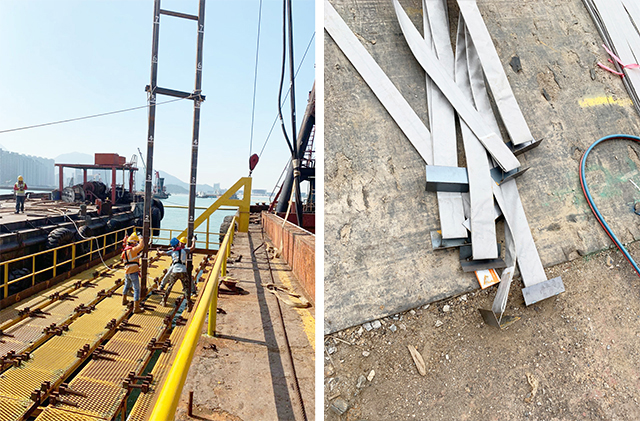

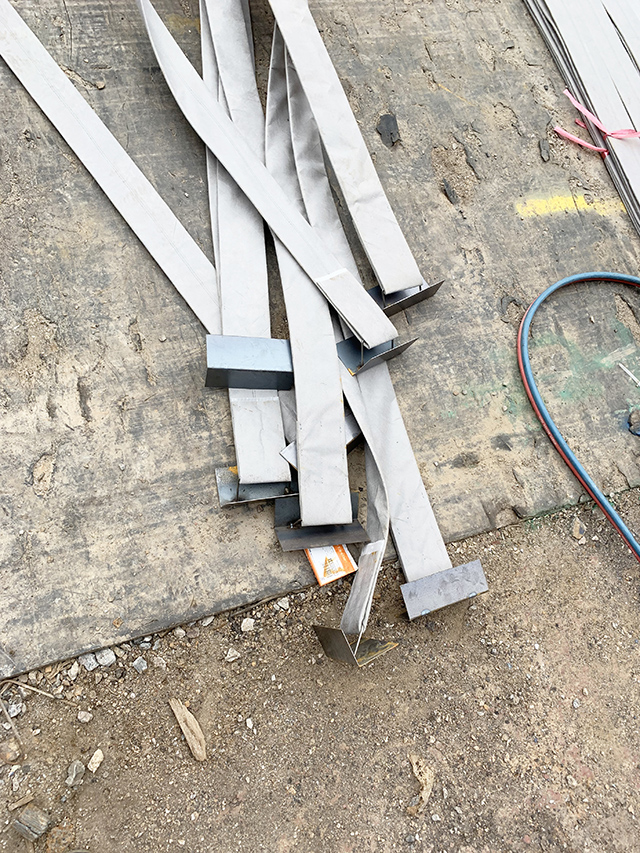

对于24米长的排水带,分包商选择了ICE 416L振动锤。该锤具有64吨激振力,由一个功率为242千瓦的动力站提供动力。分包商使用他们自己为项目而设计的24米圆心轴,由驳船上的框架来引导锤和圆心轴。圆心轴用螺栓固定在振动锤齿轮箱的底板上,一次可以插入两根排水带。工人在排水带末端系上锚,圆心轴先被插入土里然后再拔出,把锚和排水带留在土里。在一个卷轴上装了一根“针”,用来把排水带自动带进土里。一小时可打入排水带30根以上。




在陆地,一些承包商采用非振动的静态方法来挖凿排水道,但是当海上作业时打桩船的操作成本很高昂,振动锤能够从起重机上吊起工作。它的优越性就体现出来了。

这种安装方法于2014年在香港首次使用,当时我们报道过(https://www.icevibro.com/article/276.html)。如果你想了解更多关于振动锤的工作,请马上联系我们的专家!
