PC工法-锁扣钢管振拔施工要点
2018-04-20    by : admin
  • PC工法-锁扣钢管振拔施工要点
  • PC工法-锁扣钢管振拔施工要点
  • PC工法-锁扣钢管振拔施工要点
  • PC工法-锁扣钢管振拔施工要点
  • PC工法-锁扣钢管振拔施工要点
  • PC工法-锁扣钢管振拔施工要点
  • PC工法-锁扣钢管振拔施工要点
  • PC工法-锁扣钢管振拔施工要点
  • PC工法-锁扣钢管振拔施工要点

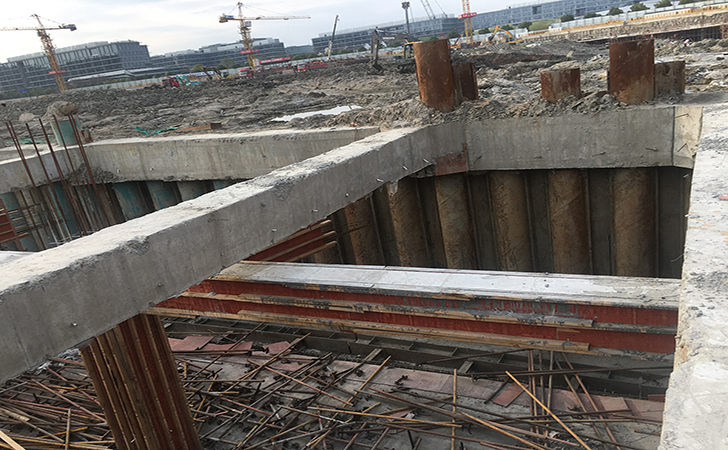

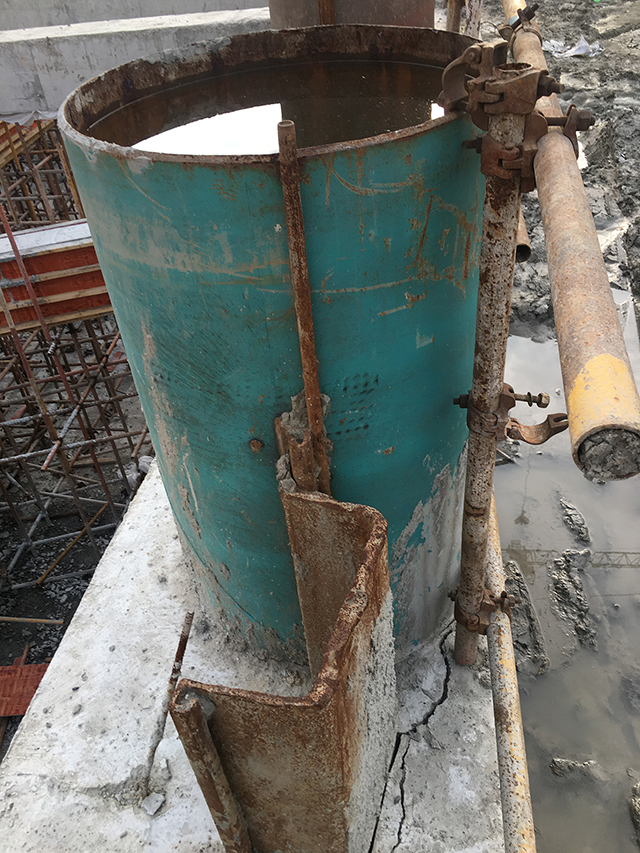

连续墙是临时挡土方案,安装快速、材料可回收,是一种经济的选择。设计院和业主越来越多地选择这种方法,弃用地连墙。江浙沪已有大量应用。连续墙是由钢管桩和钢板桩通过锁扣连在一起形成的防水挡土墙。连续墙在欧洲已经应用几十年了,港口用的最多。(在文末有具体的拔桩策略)

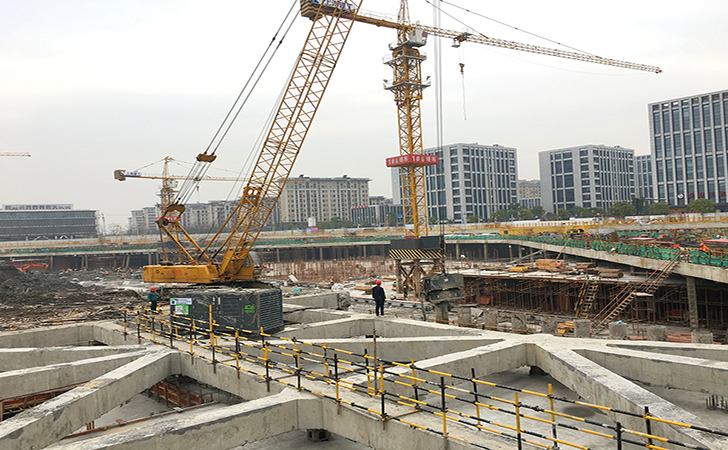

阿里巴巴西溪园区四期项目总建筑面积427160.85平方米,建筑地上7层,地下2层。以工程总承包模式(EPC),由上海建工集团承建。工程桩基采用钻孔灌注桩。其中工程桩4164根,围护桩1594根,立柱桩356根,三轴搅拌桩10588根。工期165日。

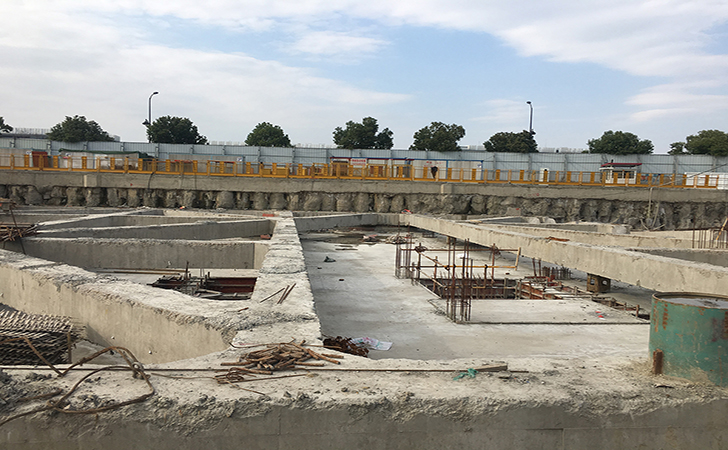

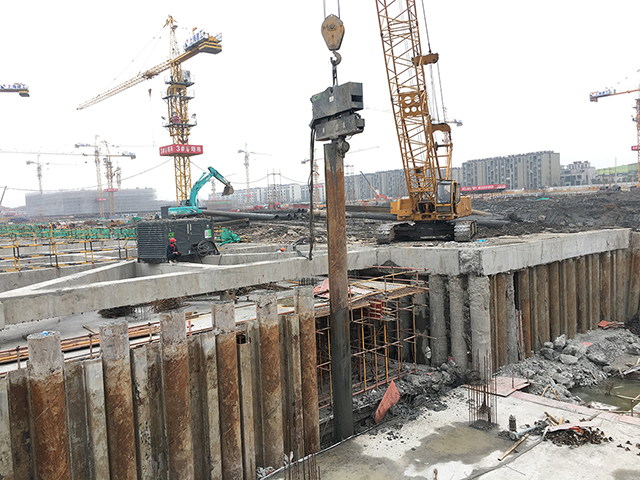

项目的基坑维护桩采用了旋挖桩+SMW工法墙。因基坑面积过大,故在基坑里又形成了多个小基坑。小基坑的支护结构采用了PC工法来制作。

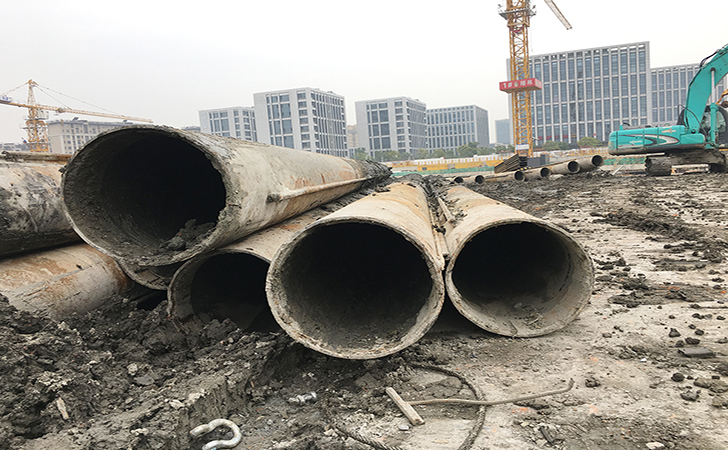

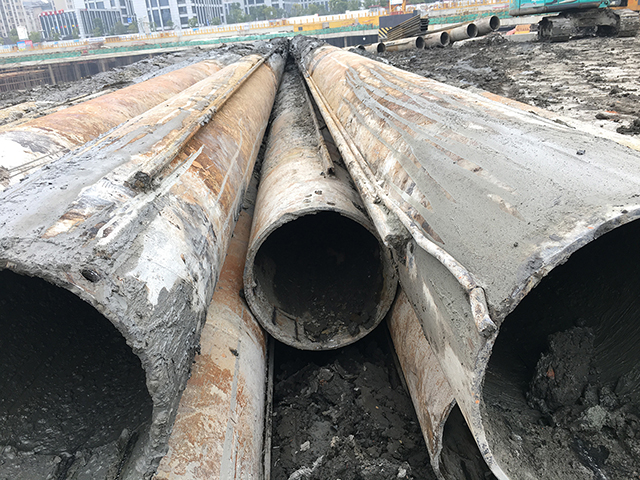

工地地质情况较为复杂。最上边14米以回填土和淤泥质、砂层为主,14-18米为粉质粘土。2017年9月,用传统打桩机打桩 (直径711mm和630mm、16-18米长的锁扣钢管桩和9米长拉森桩) ,但最后4米无法完全打入;福世德岩土公司采用了高压水刀配合挖机锤的方案终于打入。4个月后需要拔桩。






由于挖掘工作改变了工况,原先的挖机锤拔不出桩。客户需要使用振动频率够高的振动锤,但振幅又不能太大。若吊锤振动频率不够或振幅值过大,容易将桩头熔断,而容易在拔出护筒的位置形成空隙,存在垂直沉降的风险。为克服垂直沉降风险,需要用高压旋喷注浆的方法补浆,将导致经济和时间成本增加。

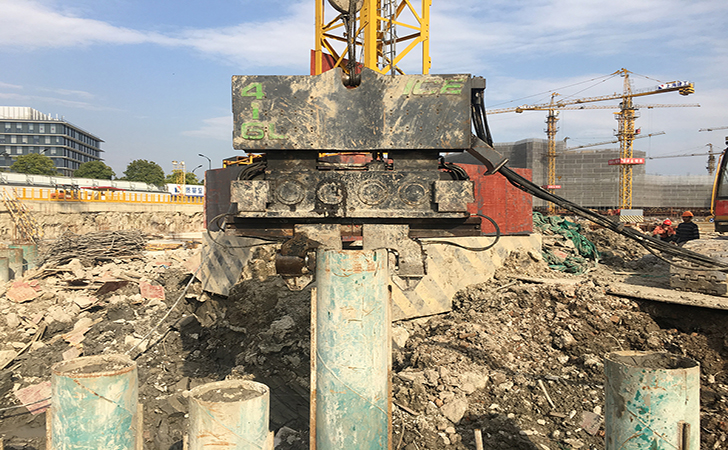

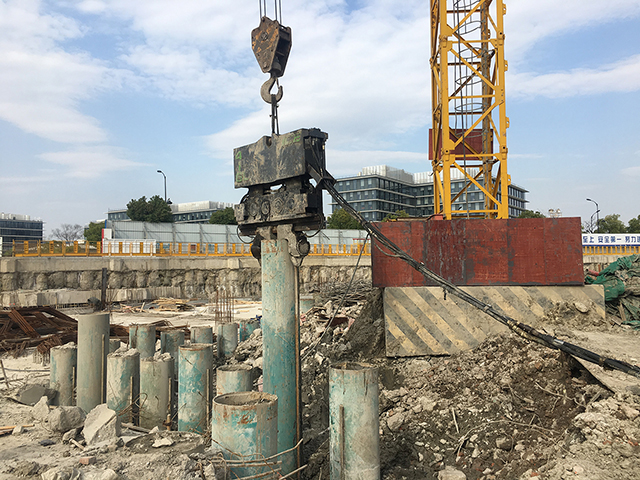

ICE公司推荐了416L型液压振动锤。416L只有5.5吨(含夹具),锤头小巧玲珑,锤头鹅颈宽度比3号和4号拉森桩窄,适合在桩间穿越。

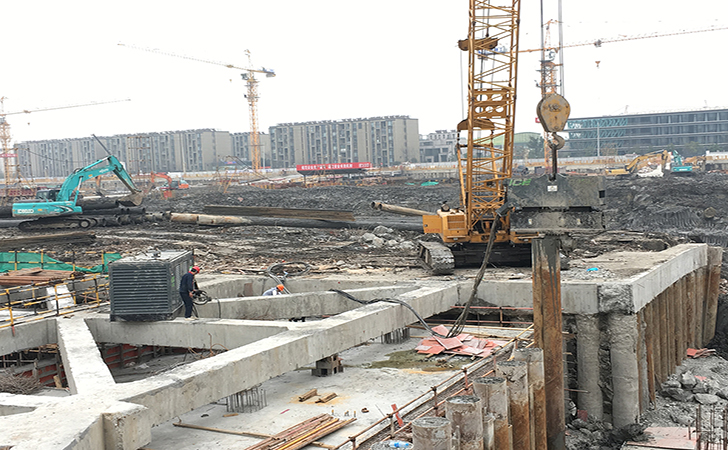

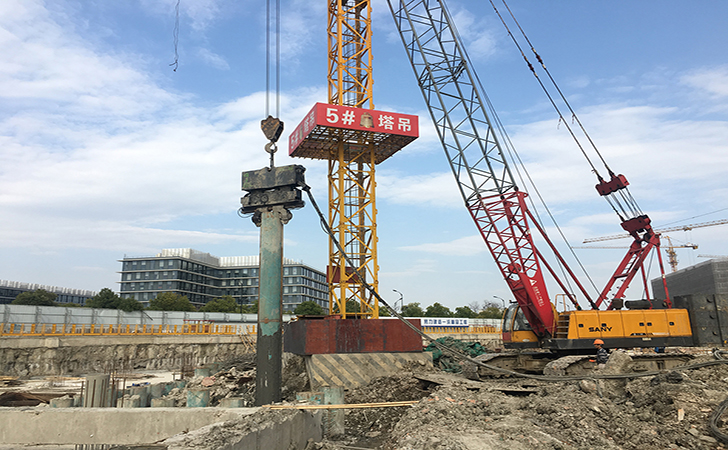

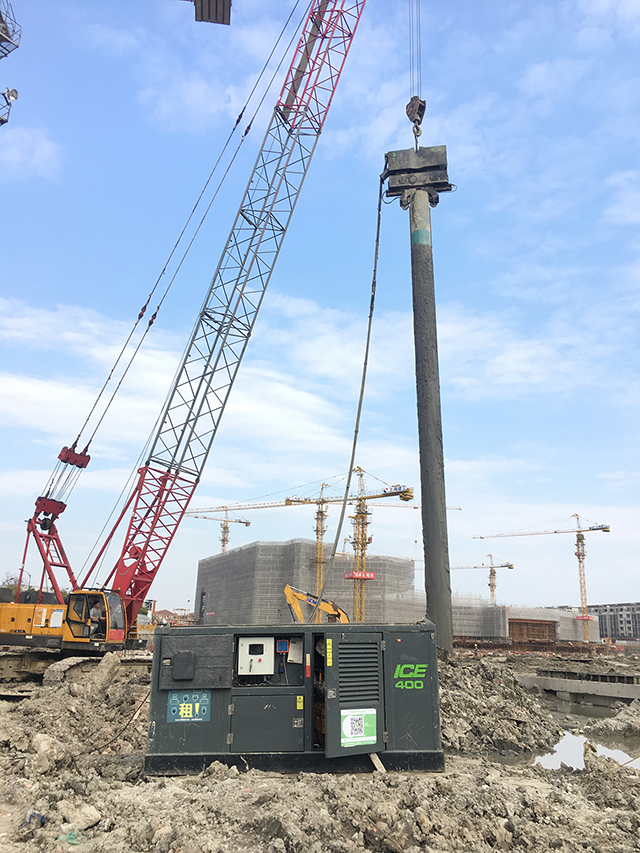

416L适合小的履带吊机。客户用75吨履带吊机悬吊,振动法拔桩。福世德公司先租用了1台416L,拔桩十分顺利,马上为自己的其它工地也租用了416L型振动锤。




阿里巴巴工地的大部分桩被拔出,并不需要喷水。但有少数桩处于非常紧实的土壤中,416L拔起来很吃力,客户打算用815C。




当你看到416L的激振力时,你会以为它在性能上接近于挖机锤,其实不然。416L和挖机锤的性能差异是因为驱动416L的ICE400动力站更强大,更专业。动力站的400L的液压流全部作用与振动锤。挖掘机的液压油还得为打桩机的移动提供动力,通常导致使用效果降低或供锤的力量变化很大。




拔桩的难易取决于打桩方法、桩停留在土里的时间,以及桩的变形程度等。ICE根据这些信息来推荐合适的振动锤。ICE的锤都有很高的转速,容易地将土壤液化。ICE的夹具设计结合了大的夹持面积和高夹持力,避免了钢的撕裂。




如果您拔桩遇到困难,请试用下列对策:

l  确保振动锤夹在桩的中心位置。偏离中心会导致桩的振幅减小

l  在桩周喷水,松弛土壤

l  桩旁边钻导孔,以减少桩周围的土壤摩擦

l  先往下振动打桩,把它振松。大概需要5分钟

l  用ICE冲击锤打桩,已克服土壤摩擦力,然后在突然摩擦力形成之前,用ICE振动锤快速拔桩

l  若拔桩很慢,则在桩被拔出较长时,切掉一段。这会减少桩的重量,让桩得到更大的振幅
