预测软件帮你节时高效选对打桩锤施工
2018-03-14    by : 范新红
  • 预测软件帮你节时高效选对打桩锤施工
  • 预测软件帮你节时高效选对打桩锤施工
  • 预测软件帮你节时高效选对打桩锤施工
  • 预测软件帮你节时高效选对打桩锤施工
  • 预测软件帮你节时高效选对打桩锤施工

设计机构和基础承包商可以利用该软件为地基项目更广泛的选择设备和施工方法。ICE借鉴了超过四十年的经验,通过我们的网络分享最好的施工方法,以及突破性的新技术。


ICE,打桩模拟,地质分析,振动锤,地质报告


基于土壤报告的打桩分析

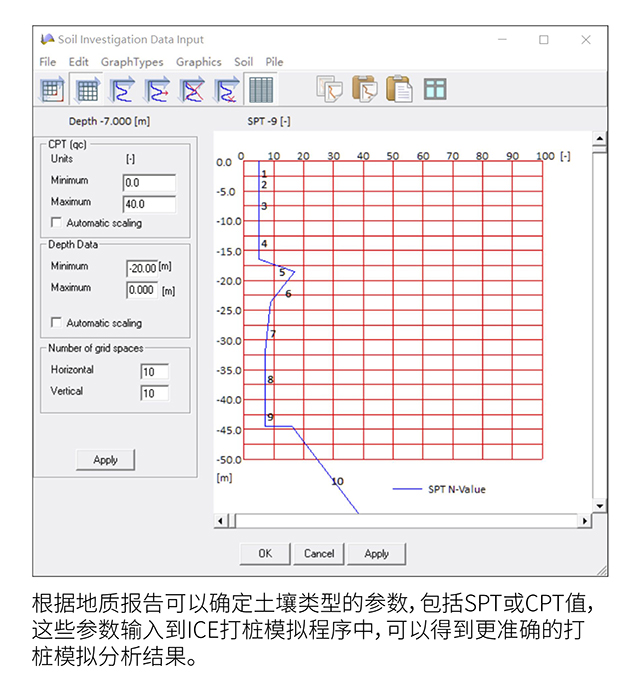

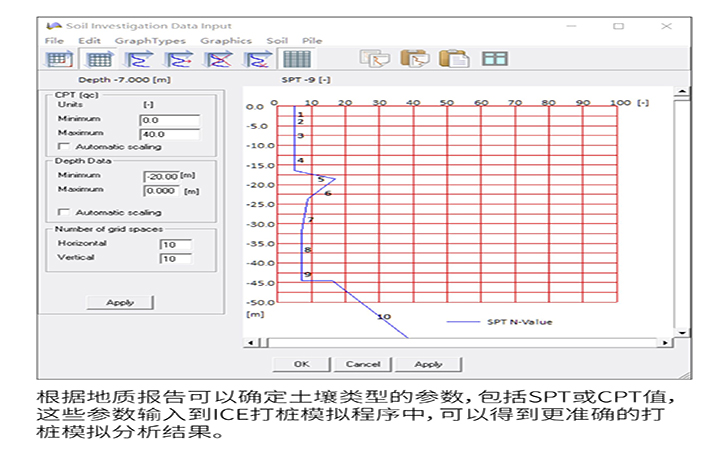

打桩模拟软件是根据振动锤的激振力和振幅、桩和土壤的参数等信息进行计算。使用该软件须提供详尽的参数,需要提供桩的类型、材料、长度、壁厚等。在土壤的勘察报告中,需至少包含每层土的厚度、土壤类型和标关击数等数据。越详细且准确的数据,软件最终的计算结果越准确。

振动锤预测的例子:桩长20米,直径700毫米,壁厚14毫米。用ICE液压振动锤打比方:小型416L和中型815C在相同的桩和土壤数据下,选择最合适的锤。

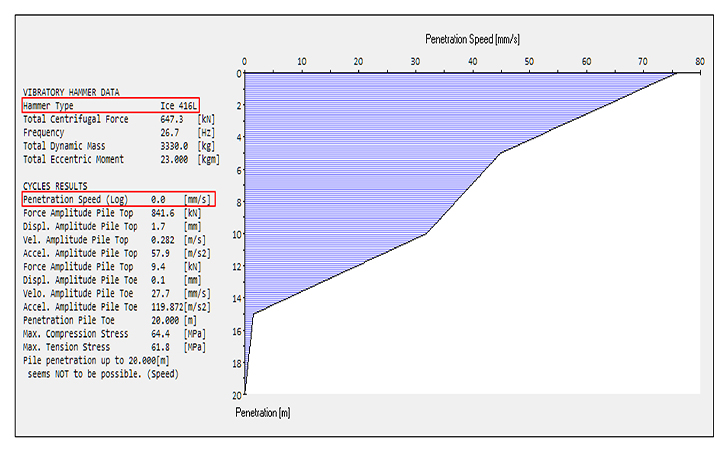

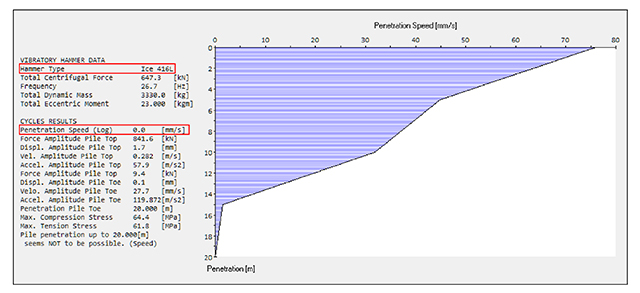

416L在20米深时,穿透速度为“0 mm/s”,打不下此桩。


ICE,打桩模拟,地质分析,振动锤,地质报告

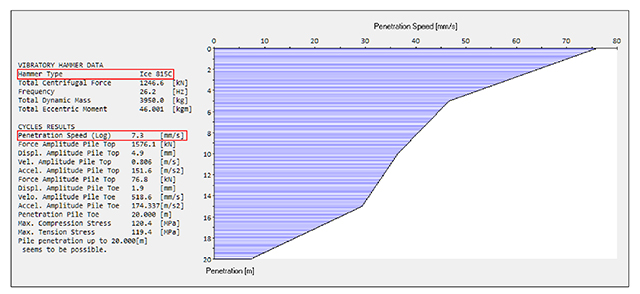

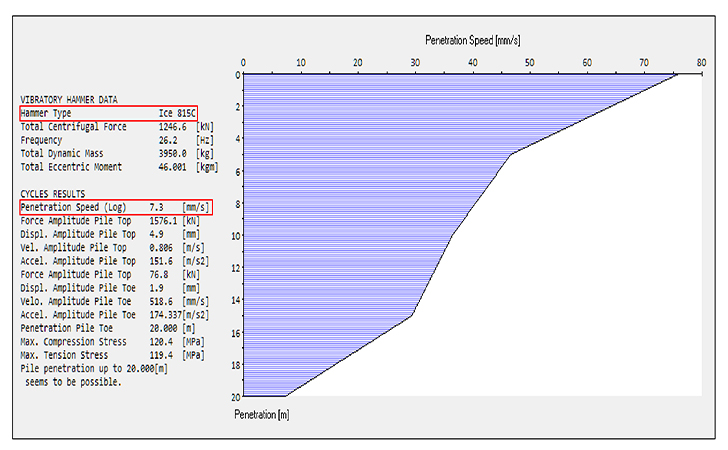

而815C 在20米深时,穿透速度为“7.3mm/s,可以打下此桩。


ICE,打桩模拟,地质分析,振动锤,地质报告


在2016年,ICE更新了打桩模拟软件,并增加了很多新的功能,使计算结果更加准确,并培训了支持团队的员工熟练操作该软件。客户受益于这次软件的改进,它可以快速的进行打桩能力预测,提供了比以前更多的基础类型和更多型号的打桩锤。

根据准确的土壤报告,分析报告会提供准确的打桩能力预测,对客户购买和租赁设备的决策快速的提出建议,使他们获得成功。

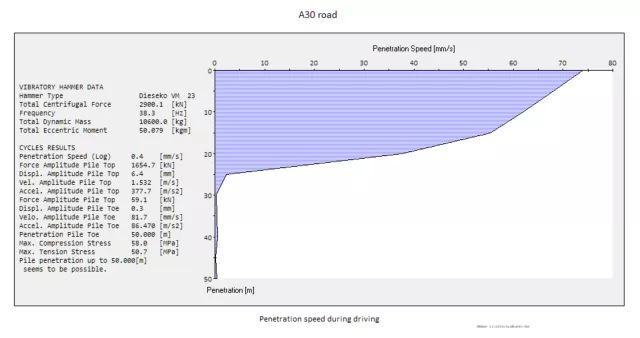

举例:为上海路桥50RF于上海A30所做的地质分析,桩直径700毫米,长度50米。报告显示,50RF可以很轻松的完成此项目。


从下图可以看到,所选振动锤为ICE 50RF,激振力2900千牛,桩长为50米。曲线所示的是穿透速度,随着桩越打越深穿透速度越来小,当穿透速度接近0时,也就是Z轴曲线与Y轴相交时,软件认为所选的设备是不足以满足该项目。



7NL和9NL在相同桩和地质条件下的分析示例


ICE,打桩模拟,地质分析,振动锤,地质报告

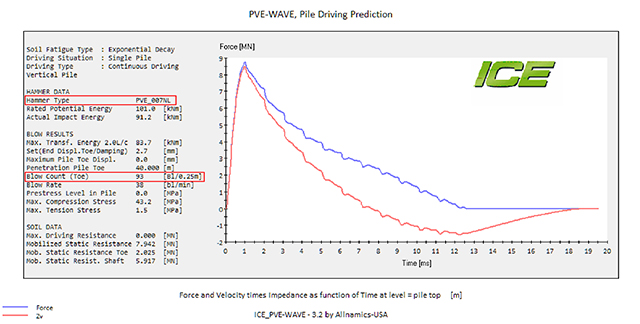

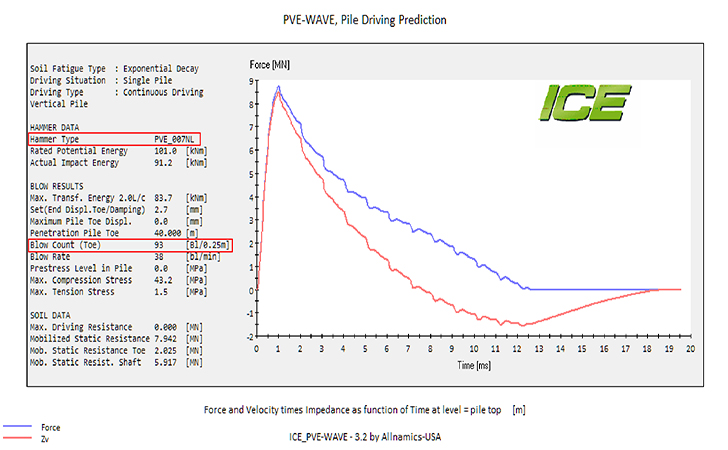

7NL 打下此桩,需要击打93次/0.25m,根据经验,过高的击打次数不适合此项目,而9NL需要63次/0.25m,可以满足施工要求。


ICE,打桩模拟,地质分析,振动锤,地质报告



ICE,打桩模拟,地质分析,振动锤,地质报告


我们为上海路桥50RF在上海A30所做的地质分析,桩直径700毫米,长度50米。报告显示,50RF可以很轻松的完成此项目。


从上图可以看到,所选振动锤为VM2350即50RF,激振力2900千牛,桩长为50米等。曲线所示的是穿透速度,随着桩越打越深穿透速度越来小,当穿透速度接近0时,也就是Z轴曲线与Y轴相交时,软件认为所选的设备是不足以满足该项目。在此项目中,当桩打入50米深时,穿透速度在0.4mm/s,结合我们多年的打桩经验, 我们认为50RF可以将桩打入指定深度。


在2017年8月18日该 项目正式开工后,50RF顺利的将桩打入指定深度


ICE提供完善的地面改善和基础咨询。这包括设备选择、工作方法的建议,甚至可以根据我们的打桩经验提供大概的每天打桩生产率。


ICE的营销部门收集在地基和基础技术领域的市场信息和发展趋势,并开发新的材料以支持我们的客户在他们的项目中使用,提高他们的业务能力。


艾西伊的销售团队训练有素,为您提供多种方式使用设备的建议,经常为客户提供全新的、利润丰厚的应用领域。


我们团队的售前部门会得到在ICE办公室支持团队的支持,他们可以对您的项目条件和您想要实现的目标进行更深入的检查,评估最合适的地质改进或基础系统和实施方法,并据此做出适当的建议。


ICE的销售和售后服务经理是我们与市场的主要联系人,并且和客户一起发现问题和找到新的机会。


提供您的地质报告,我们具有丰富的设备知识和几十年的基础工程经验,会给您提供切合实际的建议。
