ICE振动锤助力三亚市海榆东线南段地下综合管廊项目建设

2017-07-18    by : 丁秋生
  • ICE振动锤助力三亚市海榆东线南段地下综合管廊项目建设
  • ICE振动锤助力三亚市海榆东线南段地下综合管廊项目建设
  • ICE振动锤助力三亚市海榆东线南段地下综合管廊项目建设
  • ICE振动锤助力三亚市海榆东线南段地下综合管廊项目建设
  • ICE振动锤助力三亚市海榆东线南段地下综合管廊项目建设

三亚市地下综合管廊工程(一期)总长8.1公里,总共分了三个标段,分别为2.7KM,3.1KM以及2.3KM。包括胜利路段和海榆东线南段,预计今年8月胜利路段主体完成,12月海榆东线南段主体完工。其中三亚市“双修”建设重点项目-----地下综合管廊项目海榆东线南段,位于三亚海棠湾片区,北起海岸大道往北300m处,顺接一期在建单舱综合管廊,南止于石母龙路口,建设里程5.0Km,建安费用4.19亿元。运作模式采用PPP+EPCO,建设周期为24个月。规划入廊管线有:给水管、中水管、污水管、燃气管、电力管、通信管线。建设单位为三亚市住房和城乡建设局。

ICE,综合管廊,综合管廊施工方案,综合管廊试点城市,综合管廊拉森桩

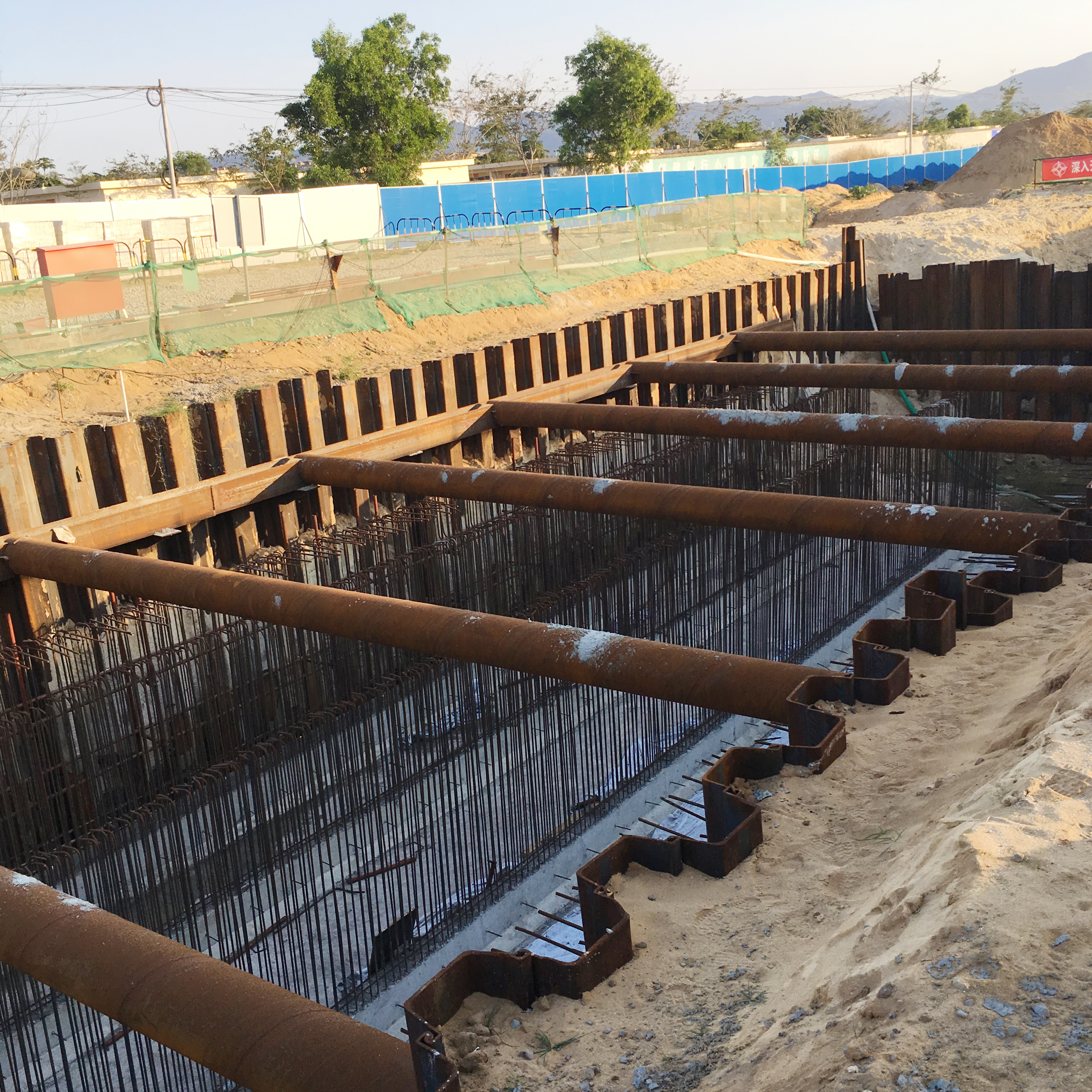

地下综合管廊工程包含管廊及控制中心两部分,管道埋深7-8米。管廊尺寸:净宽4.55米,总宽度5.45米,净空高度4米,厚度0.45米。管廊采用现浇施工,结构设计使用年限:100年。为确保管廊结构施工基坑的稳定性,设计采用防水钢板桩连续墙作为基坑围护,管廊结构主体完成后,钢板桩拔出可转仓重复使用。管廊主体框架结构完工后拆除大概需要2-3月的时间。

ICE,综合管廊,综合管廊施工方案,综合管廊试点城市,综合管廊拉森桩

施工区主要为波状冲洪积平原区,局部表现为剥蚀波状平原地貌,基岩为三叠系中统花岗岩。土层剖面参差不齐,非常复杂,钢板桩施工需要因地制宜,选用不同的施工设备和施工工艺完成。钢板桩施工难点在于粉质黏土:青灰色、灰白色,硬可塑~坚硬,夹少量石英砂粒,局部土质偏粉,土质不均,中压缩性,在本层进行标准贯入试验,其实测击数为 13~28 击,平均值 22.7 击。

ICE,综合管廊,综合管廊施工方案,综合管廊试点城市,综合管廊拉森桩

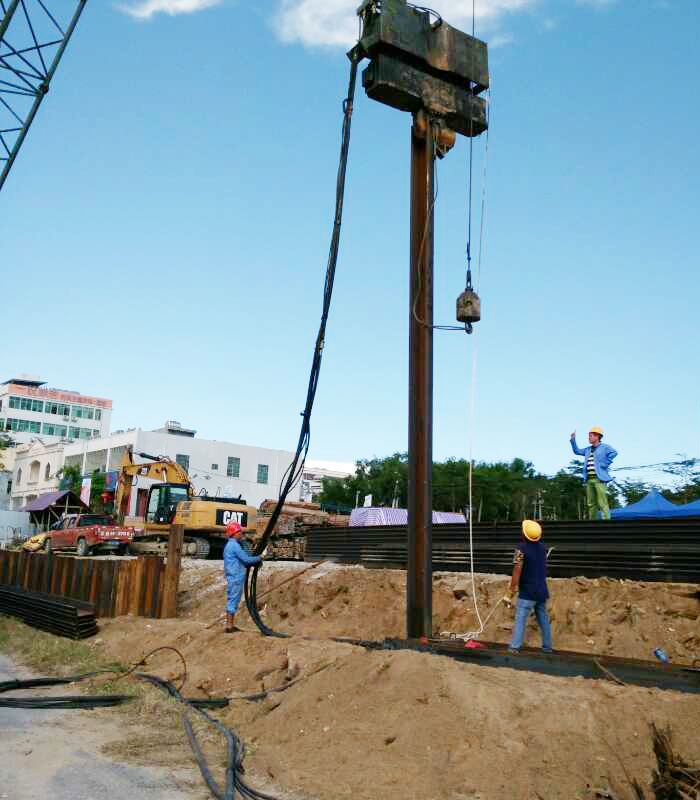

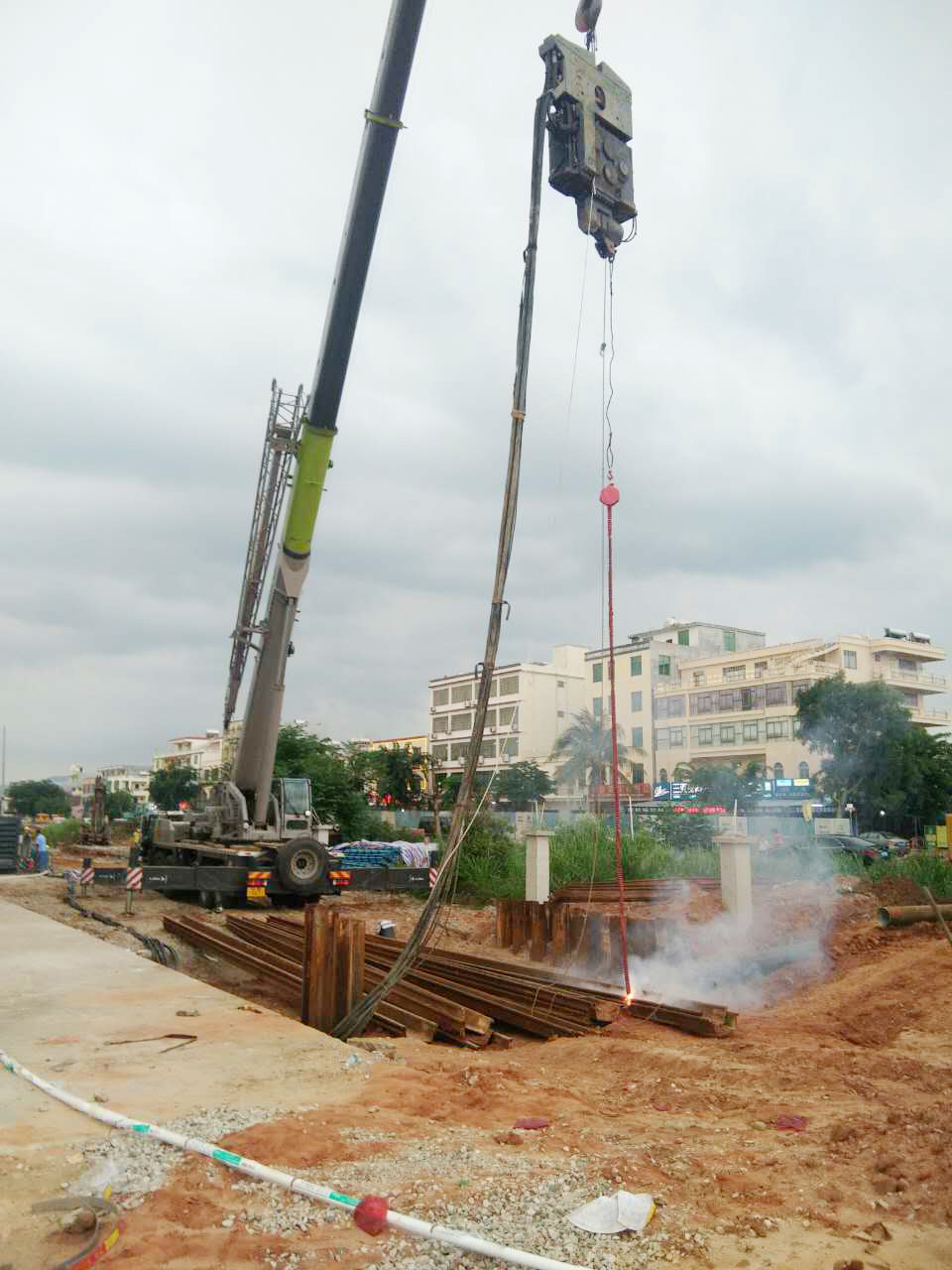

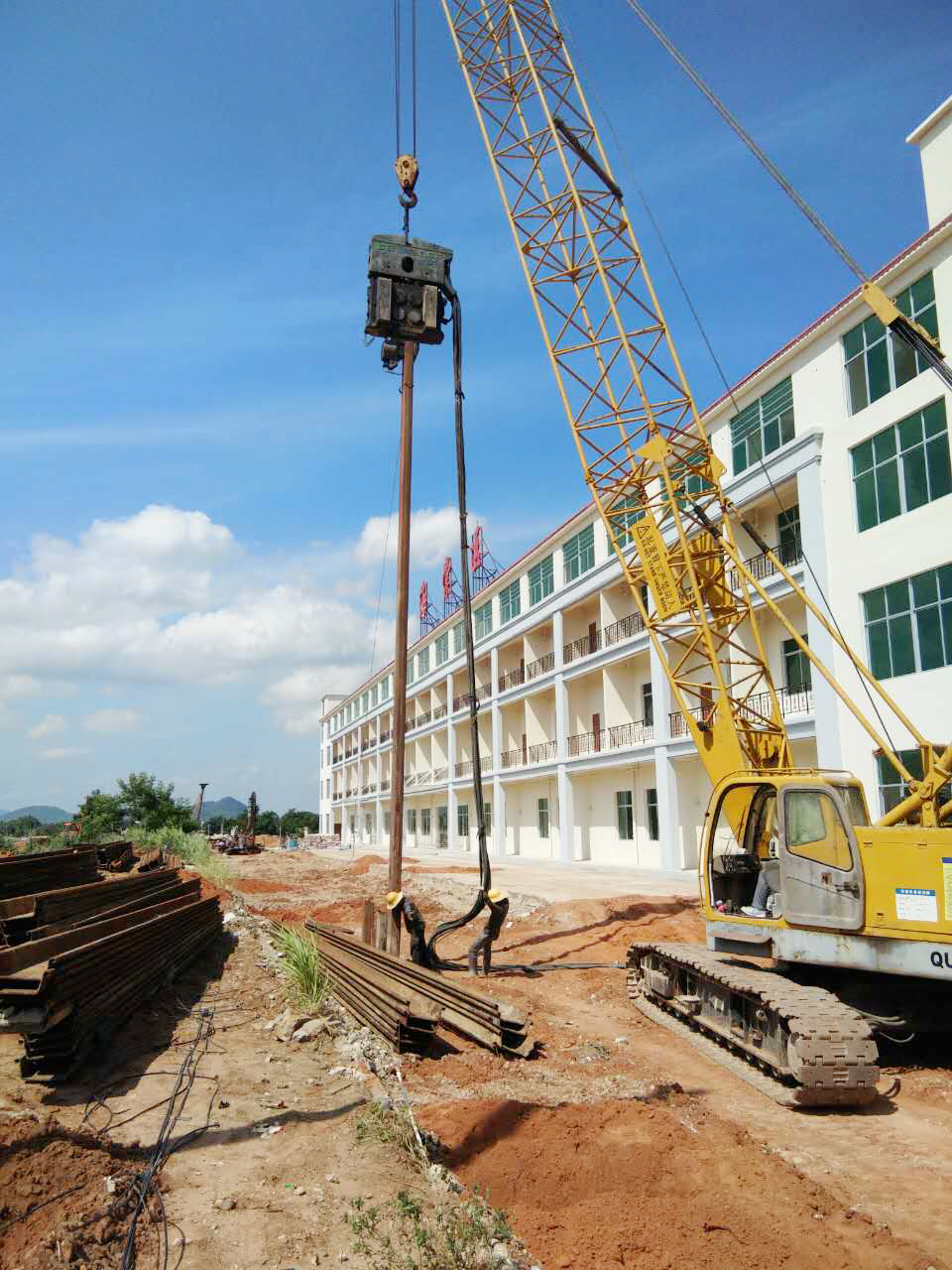

ICE专业从事基础施工,在本项目上有不同的振动锤参与施工。率先出场的是ICE416L振动锤,它是全球最流行,历史最悠久的小家伙!自重3.55吨,激振力确有64.5吨!动力站400PP,Caterpillar C9柴油发动机,功率242Kw。钢板桩长度16米,打入时间8-10分钟。相比较于挖机锤,416L可以在更远的距离进行作业施工,对场地要求低。

ICE,综合管廊,综合管廊施工方案,综合管廊试点城市,综合管廊拉森桩

ICE1223B挖机锤,安装在卡特349挖掘机上,加长臂改装。锤自重2.38吨,最大激振力67吨!最高频率2300rpm,所需流量326L/min。钢板桩长度16米,打入时间6-8分钟,局部超硬地层采用引孔施工。挖机锤的主要特点就是灵活方便,快速高效。挖机锤一般每天可以完成约45条钢板桩,4号桩,宽度400mm45X0.4=18m.每天完成约18米。

ICE,综合管廊,综合管廊施工方案,综合管廊试点城市,综合管廊拉森桩

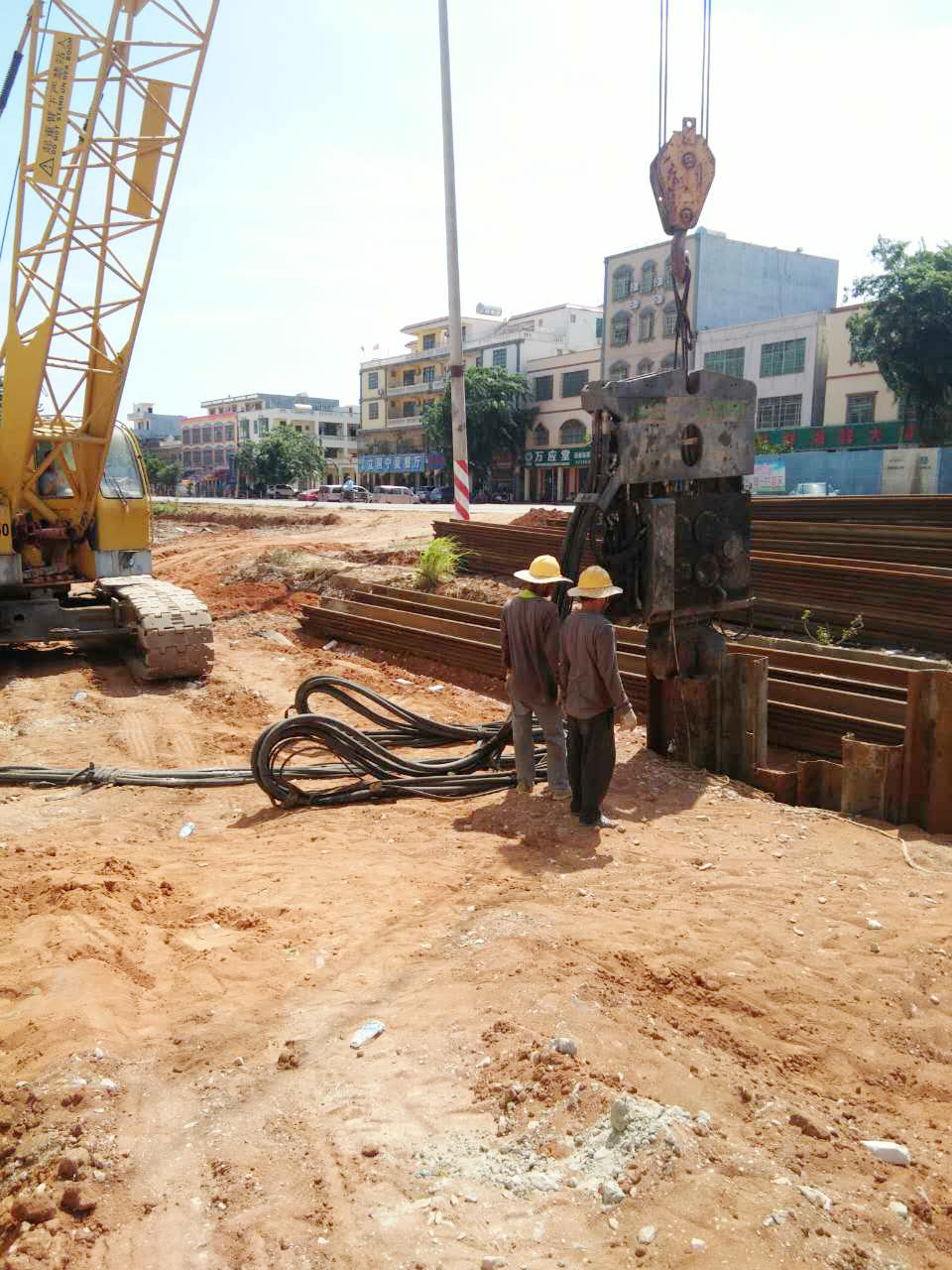

ICE20RF免共振锤,最大激振力110吨,它无共振,不扰民,最大频率2300rpm,配备600RF动力站。本项目中,钢板桩距离民房约2米左右,其中最小距离仅0.5米!之所以选择20RF,就是因为ICE免共振锤的高频和可调偏心力矩工作原理,施工过程中震动极小,临近建筑物不会受到损坏,民房内居民几乎无法察觉。钢板桩长度12米,得益于其强大激振力和超高频率,打入时间仅需2-4分钟,拔桩仅需的分钟,快速高效,安全环保!

ICE,综合管廊,综合管廊施工方案,综合管廊试点城市,综合管廊拉森桩

该工程演示了不同的工况采用不同的振动锤,请立即联系ICE,我们将非常乐意和您分享我们的经验,根据您的项目特点,提出合理建议。我们的ICE Wave软件,可以根据您提供的地质土层数据,进行打桩预演。根据这些施工技术参数,承包方可以自信的顺利完成打桩工作。
