钢结构连续墙的发展与9个应用案例
2021-08-03    by : 丁秋生
  • 钢结构连续墙的发展与9个应用案例

今天跟大家分享一下钢结构连续墙的发展与各种应用形式。

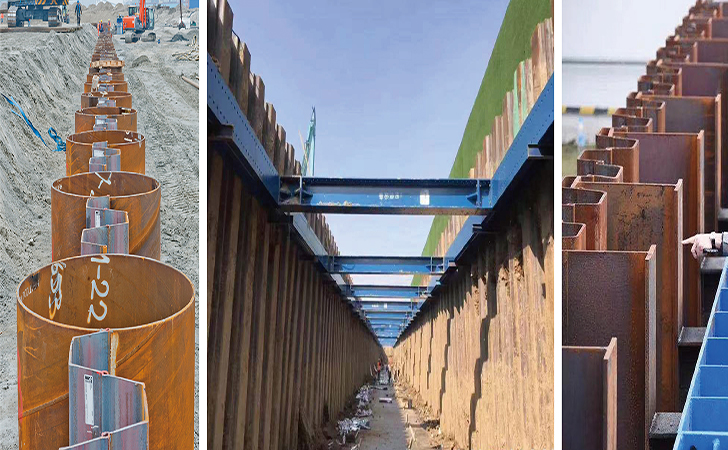

PC 工法 锁扣桩



钢结构地下连续墙发展与应用已经很多年了,相比于传统混凝土连续墙,它具有高校经济环保的特点,符合国家绿色环保施工,可持续发展理念,受到越来越多的客户青睐与关注,我今天简单梳理一下其发展历程。



最初的钢结构连续墙还是拉森钢板桩相互咬合连接,开挖深度比较浅,常用于综合管廊建设等等,主要施工设备有挖机锤、静压植桩机、ICE直压机或者免共振液压锤20RF等等。

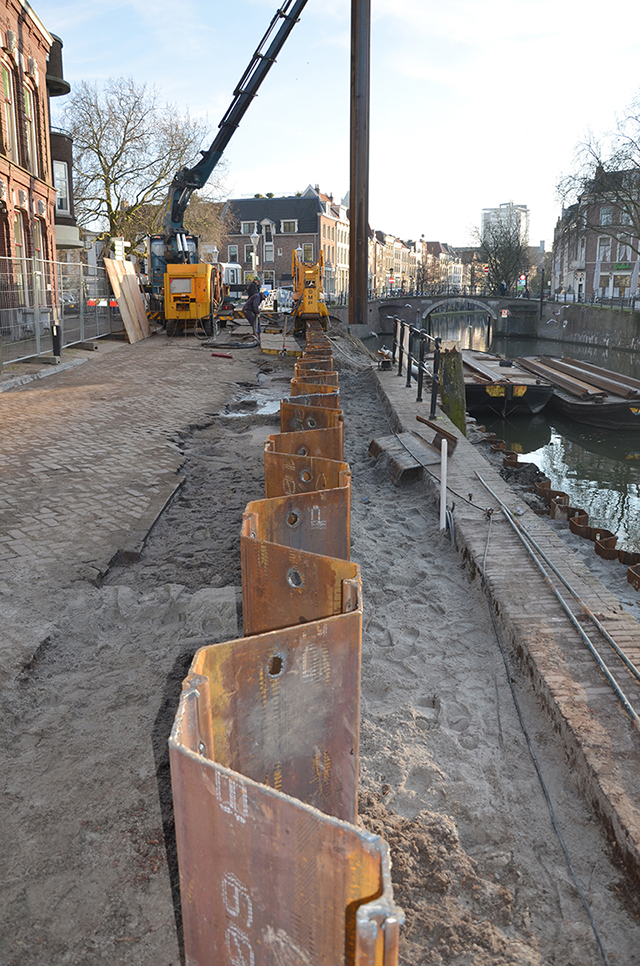

 荷兰热轧AZ钢板桩围堰


相关新闻,点击以下链接:

1. 钢板桩墙的超常用途

2. 指导三亚市海榆东线南段地下综合管廊项目建设方案


考虑到仅仅是拉森钢板桩连续墙的侧向抗弯强度不够,2017年国内PC工法开始出现,采用630管桩(16-18米)与4号拉森桩(9米)交错咬合连接,很好的解决了较深基坑开挖围护问题,而且,相比于传统的钻孔灌注桩排桩围护结构,PC工法的质量、进度、安全、环保等各方面均占优势。非敏感地区施工常用设备有ICE416L,815C,55NF等型号设备。

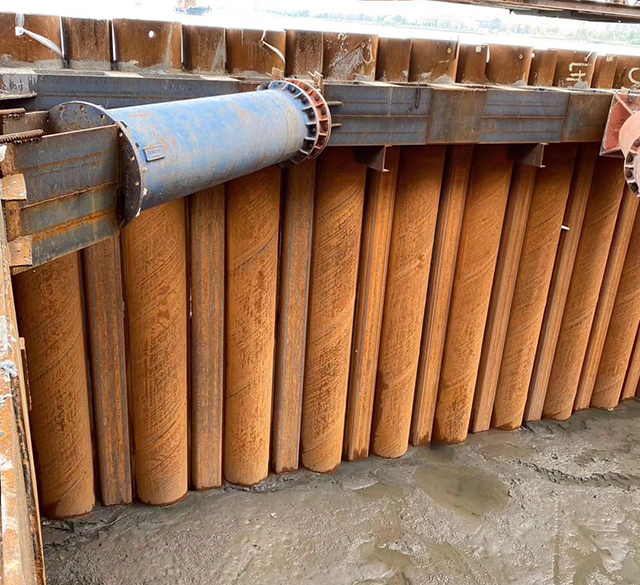

钢板桩和钢管桩锁扣挡土墙


相关新闻,点击以下链接:

1. PC工法,锁扣钢管振拔施工要点

2. 绿色环保的PC工法维护桩的优势与效果现场一目了然



为了提高侧向承载力,苏州德泓还施工过29.5米的CAZ 26-700箱型钢板桩打桩,箱型桩由俩个AZ或U形钢板桩背对背焊接而成,其水密性很好,但对施工垂直度要求高。施工设备为ICE1412C,该锤频率高振幅大,避免了桩趾拥塞,大大提高了打桩速度。


相关案例,点击以下链接:

展示箱形桩:高强度挡土墙用于干船坞建设


跟PC工法类似,市场上还有一种HUW工法,采用的不是圆钢管,而是H型钢。该类型围护结构对设备要求较高,频率高,振幅不能太大,否则容易引起锁扣烧桩现象。在无锡新城水处理二厂扩建工程中,ICE55NF拔出一根桩耗时仅仅5分钟,而且其特制夹具没有损坏桩头。

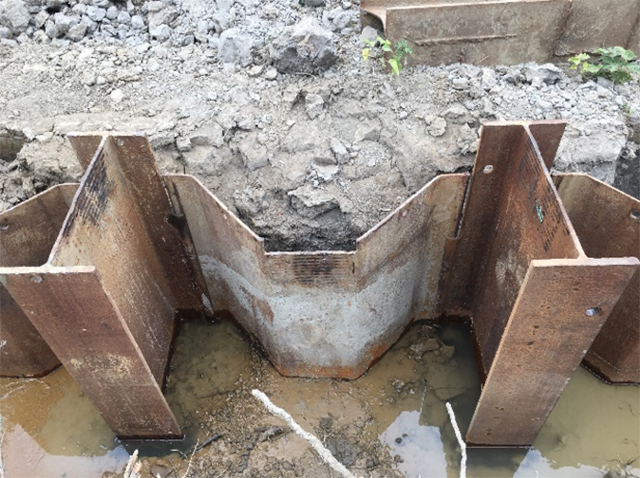

 HUW组合板桩围堰


相关新闻,点击以下链接:

基坑支护方法,什么时候选HUW工法?


在硬土层PC施工时,拉森桩打不下去容易变形,有的客户采用去掉拉森桩,直接将钢管通过锁扣链接。比如湖杭高铁德清段东坡大桥承台围堰项目,由于地下15米左右就是180Kpa的含砾粉质粘土,厚度8.5米,施工方采用的是920管桩,长度24米,锁扣采用大小钢管嵌入结构。客户试用过其他振动锤不理想后改用ICE1412C,频率高振幅大,一天可以完成10根桩打入,客户非常满意。这种大直径钢管PC锁扣连接,还有圆管切口与T字接头内嵌方式。

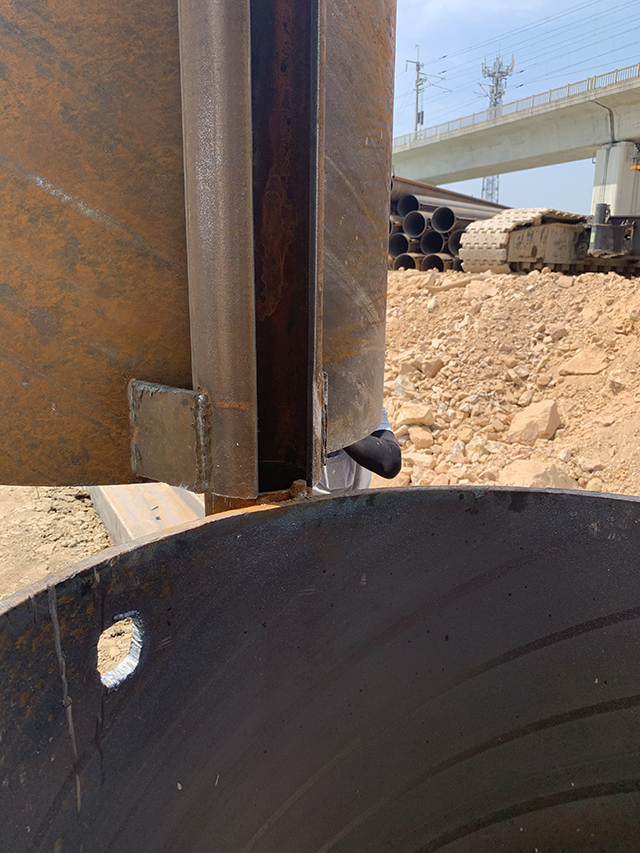

浙江省工地钢管锁扣桩


相关新闻,点击以下链接:

在硬层土中用920mm PC钢管桩做高铁承台围堰


在敏感施工区域施工时,ICE系列免共振锤就解决了很多的客户难题,常用的就是ICE28RF了,在一些比较深的PC桩拔出有难度时,我们还有ICE36RF给客户提供。

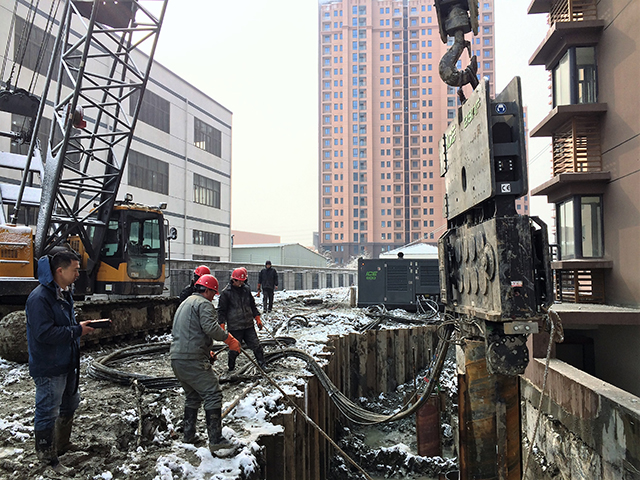

 28RF 免共振锤在南京打锁扣钢管


相关新闻,点击以下链接:

强劲的心跳优化PC工法


近年来,PC工法打桩采用水刀法配合施工,大多打桩用挖机锤也能完成,但是拔桩还是非常困难,我们的ICE55NF成为了市场拔桩主力,其容许最大起拔力可达80吨。在2019年青岛新机场项目中,它能拔出底部变形喇叭状的钢管,完全出乎客户的意料。

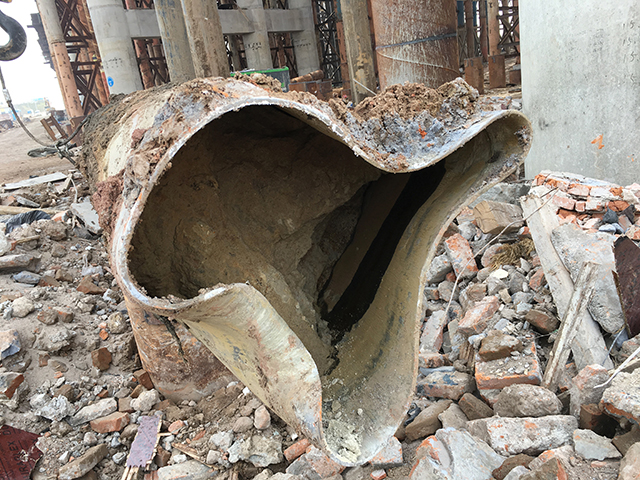

 ICE 55NF拔变形打坏的钢管桩


相关新闻,点击以下链接:

完全变形桩也能拔?奇迹!!55NF青岛新机场项目


随着时代的发展,钢结构连续墙的施工工艺也在不断发展和完善。ICE公司紧跟时代潮流,伴随着钢结构连续墙工艺进步,不断发展和完善自己的产品,解决了客户一个个新难题。今天,这种环保高效的绿色施工越来越火了!你把握好机会了吗?
