ICE最大的振动单锤500NF由华电重工完工
2021-06-08    by : 艾严
  • ICE最大的振动单锤500NF由华电重工完工

我们热烈祝贺华电重工在揭阳神泉风电场中集01工作船打下第一批桩!一个风电场的建成需要很多合作伙伴和很多协调工作。亲眼目睹马总如何领导大家,很快取得成功,真是令人鼓舞!

ICE 500NF在这一过程中发挥着低调却关键的作用。该振动锤通过将单桩定位平台的四条腿打入和拔出海底来将定位平台稳定住。我们非常自豪ICE被选为该项目的振动锤供应商。

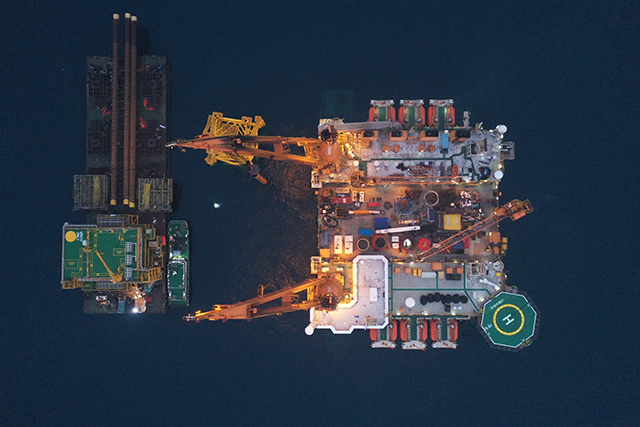

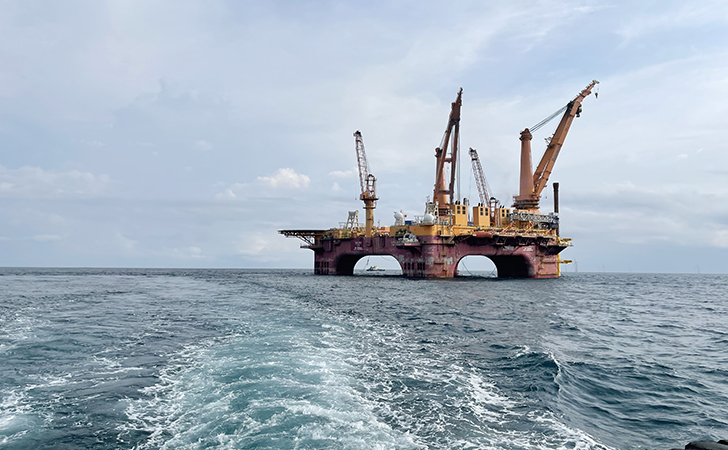

揭阳神泉风电场中集01工作船

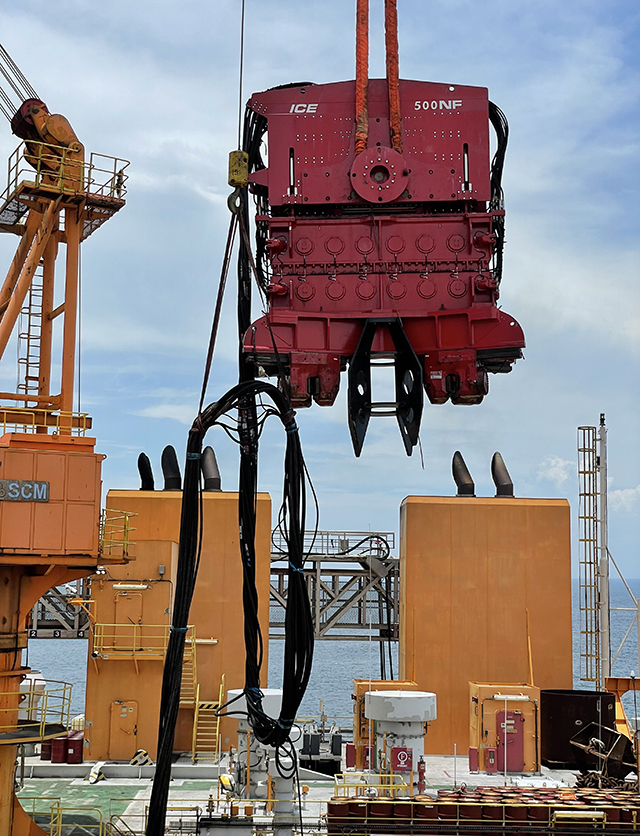

▼ 为了有效地给桩定位, ICE 500NF装有导向板。


ICE 500NF 液压振动锤揭阳神泉风电场中集01工作船

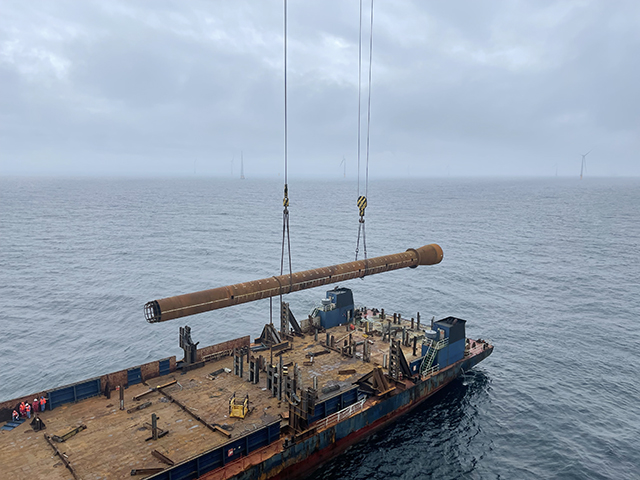

▼ 桩架腿到!为便于运输和起吊高度的限制,它由两截组成。焊接后总长度为92米,直径2700mm,重量约为 170 吨。


桩架腿到!焊接后总长度为92米,直径2700mm重量约为 170 吨


▼ 一条腿沉下了,还有三条得沉!

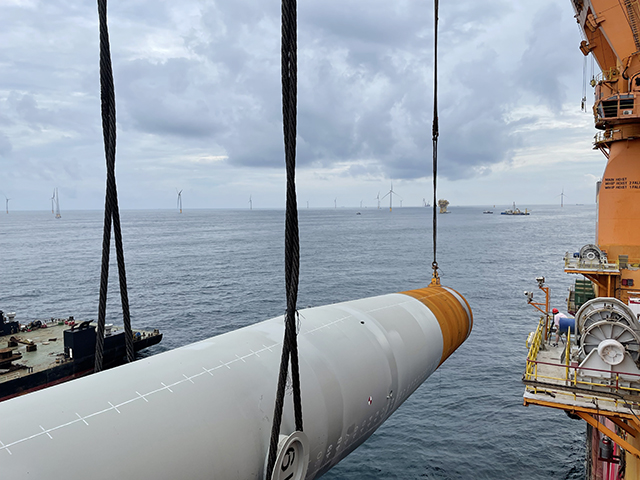

▼ 单桩从运输船上吊起并翻转。


单桩从运输船上吊起并翻转方法

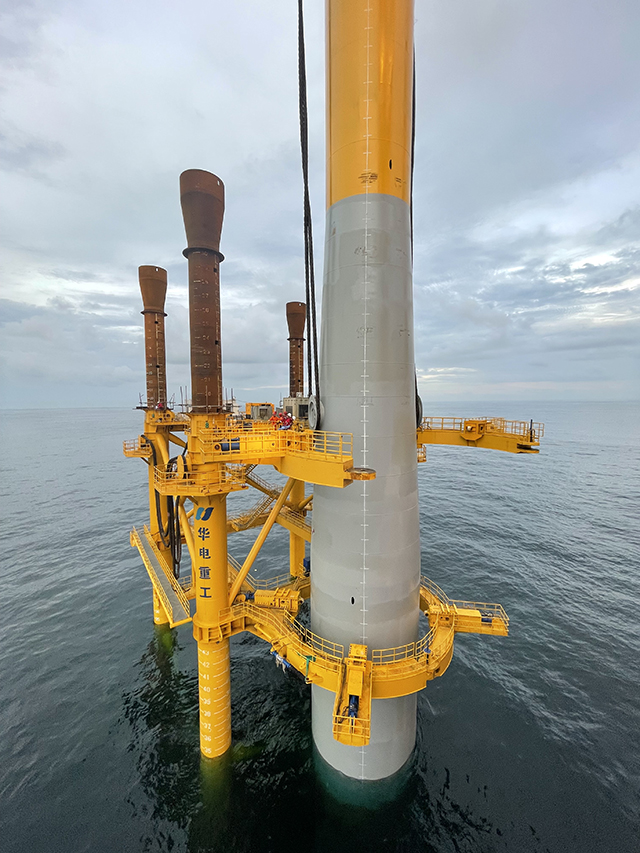

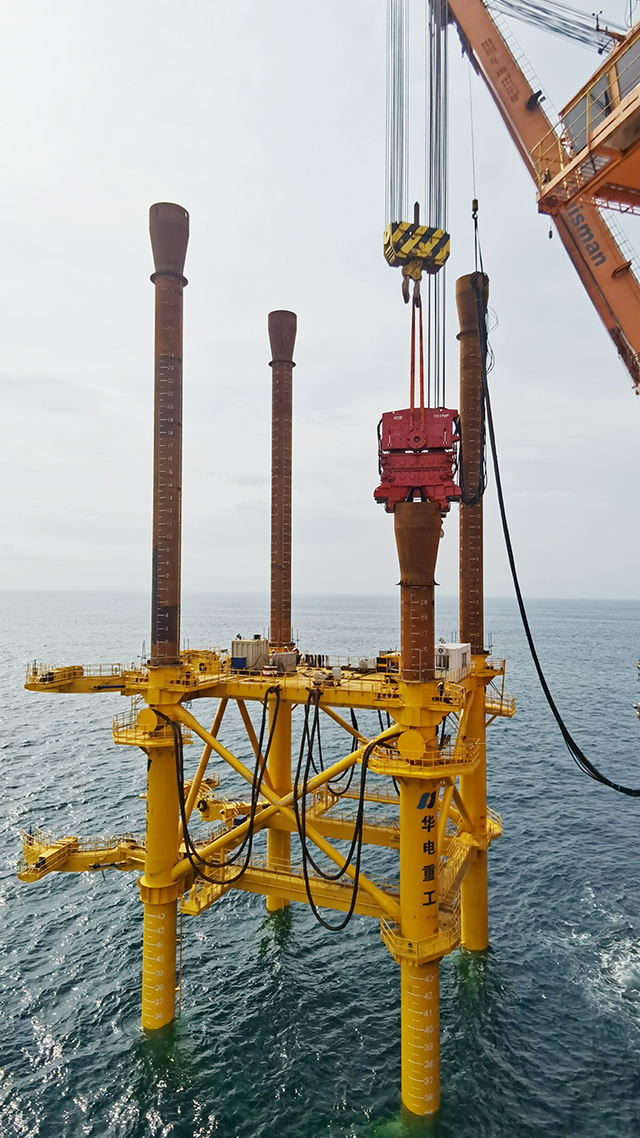

▼ 4条腿都被打入20米深的海床,以稳定平台。单桩就位后,用液压缸沿着桩体来调节桩的垂直度。


单桩稳定平台

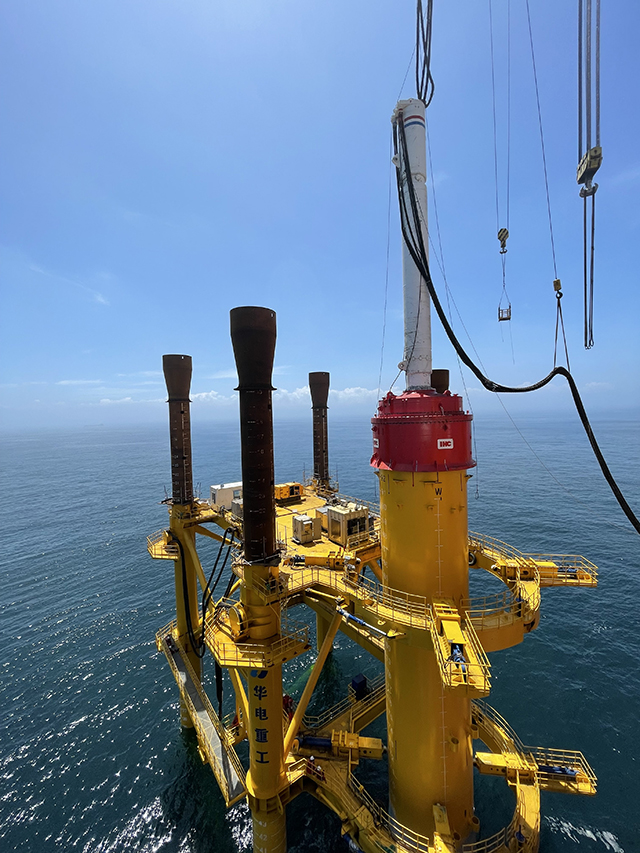

▼ 用冲击锤将单桩打入设计深度,在这个项目中,客户使用了一台IHC S3000锤。


用冲击锤将单桩打入设计深度客户使用了一台IHC S3000锤

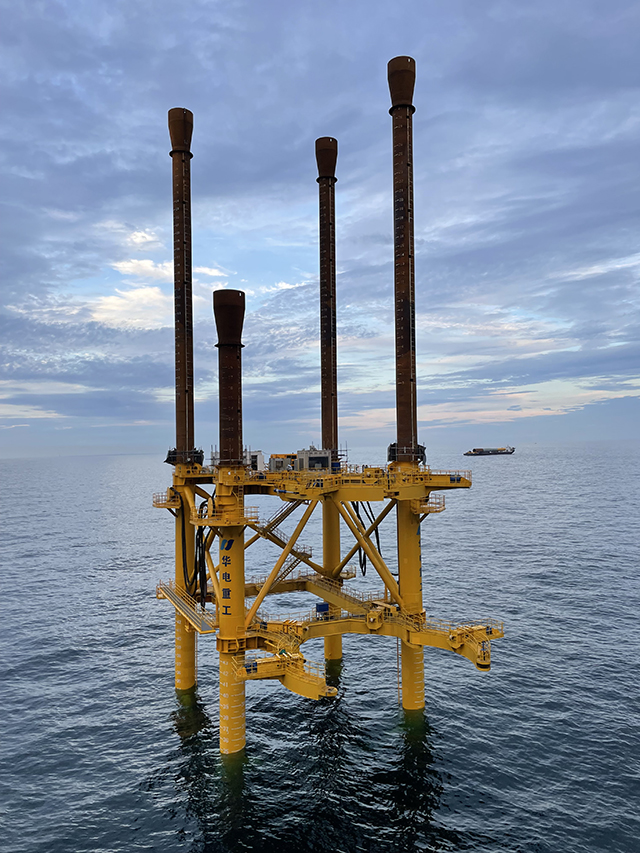

▼ 一旦单桩的安装完成,500NF就会返回来,将四条支腿拔至腾空位置。支腿桩被楔子固定在移动位置。


500NF会返回来将四条支腿拔至腾空位置。支腿桩被楔子固定在移动位置

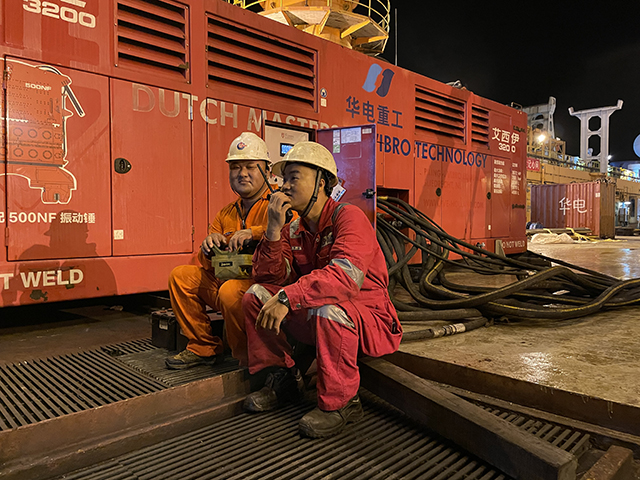

▼ 3200是我们最强大的动力站。它装有4台沃尔沃发动机,提供3072马力的动力。然而它是由一个简单的无线遥控器控制的。


ICE3200是我们最强大的动力站

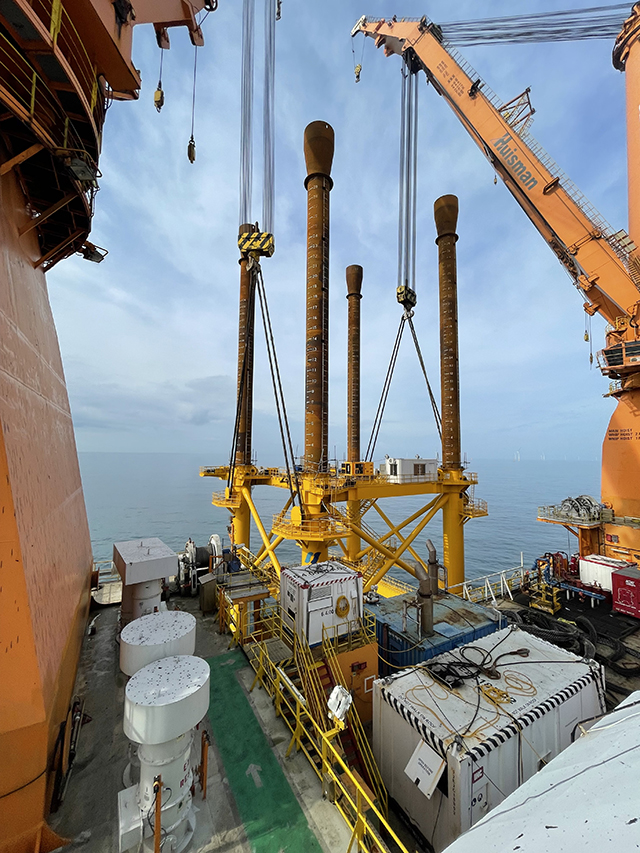

▼ 在4条腿处于“上位”后,框架由两台1800吨的豪氏威马甲板起重机吊起,然后打桩船驶向下一个位置。


框架由两台1800吨的豪氏威马甲板起重机吊起稳定平台

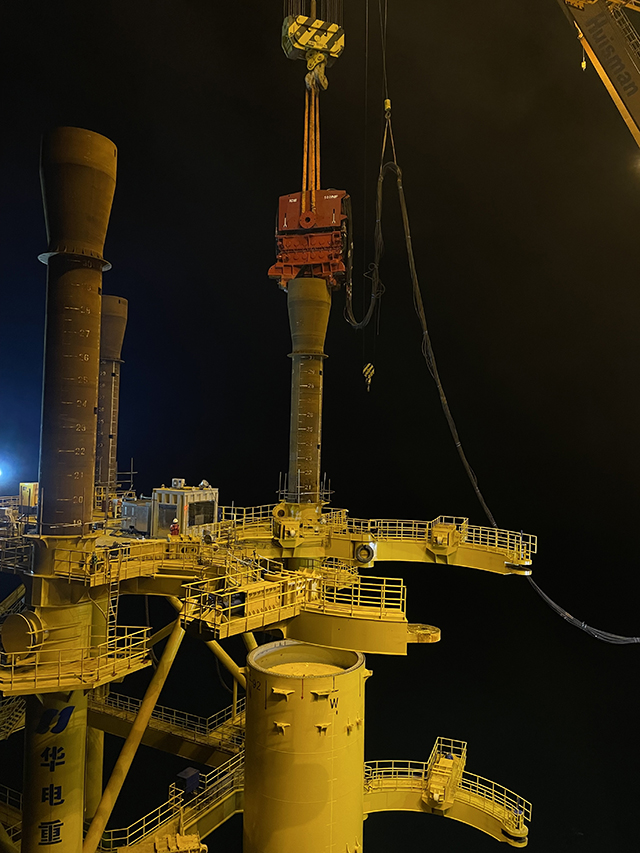

▼ 这个过程再次开始,把“腿”振动 打入确定的位置。


ICE500NF施工华电重工的稳定平台


▼ 众人拾柴火焰高,人多好办事! 华电邀请合作伙伴们一起合影,庆贺第一个单桩的成功安装。


 华电重工邀请合作伙伴们一起合影

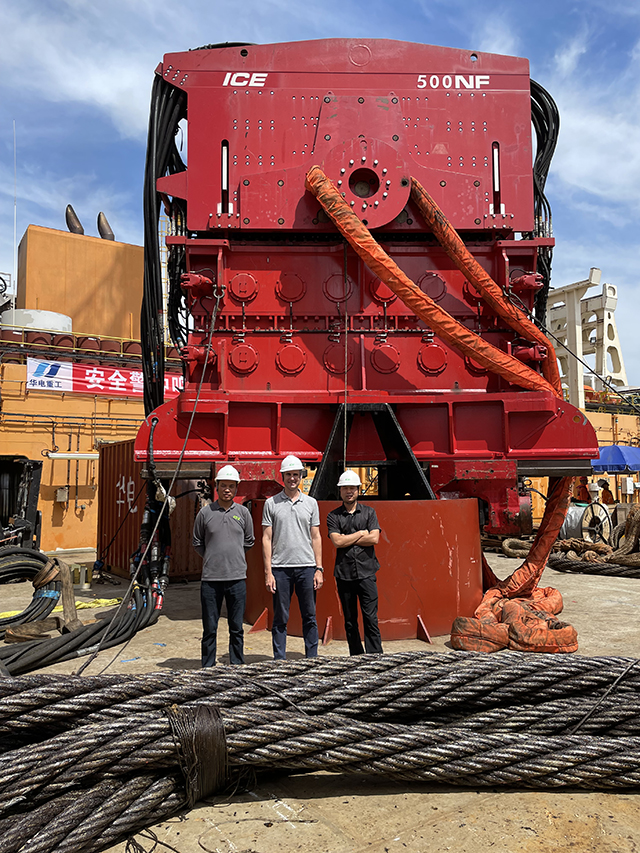

▼ 与ICE团队的自拍时间 !


荷兰ICE500NF液压振动锤

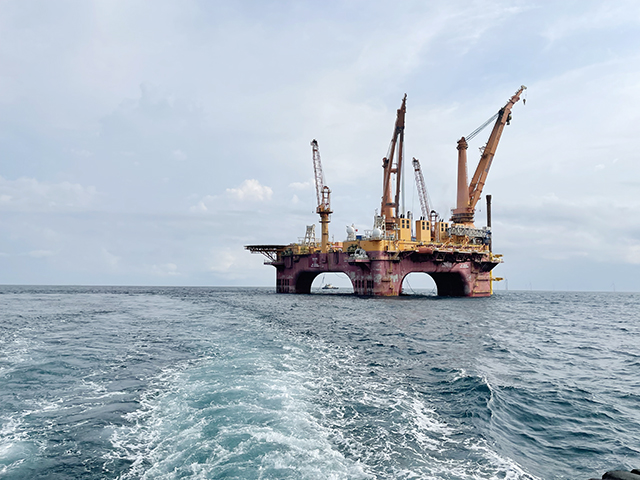

▼ 艾严和范新红准备离开打桩船了。




▼ 再见!


我们热烈祝贺华电重工在揭阳神泉风电场中集01工作船打下第一批桩


ICE有许多锤在中国沿海安装风力涡轮机基础,锤型包括500NF、250NF、200M和170NF,用户包括华电重工、中铁大桥局、中交三航局、华西海工、南通海洋水建、广州打捞局,上海打捞局等。今天就联系我们,看看哪个大小的锤最适合您的需求!我们可以打桩分析预测报告来支持您,以确保您做出最经济的选择。


是什么让500NF脱颖而出?

●   Dieseko有近50年的振动锤生产历史。我们与供应商有着长期密切合作,优化了所有的部件。因此设备性能优良,可靠性高。

●   即便拥有1074吨的打桩力和90多吨的重量,500NF却是一个紧凑的机器,需要的甲板空间很少,起吊也简单。

●   强有力的3200液压动力站,使振动锤达到最佳性能,并在整个打桩过程中,即使遇到困难也能保持液压压力。强制润滑确保恶劣的打桩条件不会使齿轮箱过热,不会影响轴承的寿命。

●   一个定制的导向板用螺栓固定在锤上,以便于在强风条件下也能将锤固定在桩上。

●   4个夹具布置在X形横梁上,定位准确、更容易且节省时间,激振力从锤到桩的传递也最优化。
