预打桩:对海上基础施工者的好消息
2019-04-04    by : 范新红
  • 预打桩:对海上基础施工者的好消息
  • 预打桩:对海上基础施工者的好消息
  • 预打桩:对海上基础施工者的好消息

本周我们介绍一些ICE客户在勒门风电场的试验桩项目中取得的突破性成果:

一台ICE250NF振动锤(仅配双夹具)将260吨的桩打入海床42米深!比预测的施工深度多了17米,工期缩短了好多天。

 250NF 现场.jpg

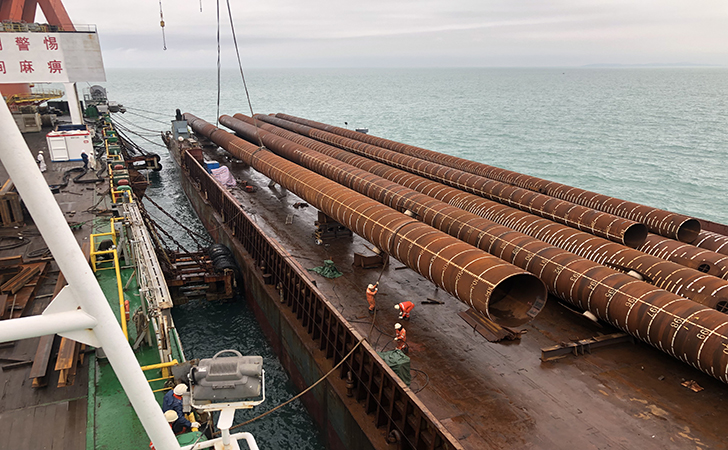

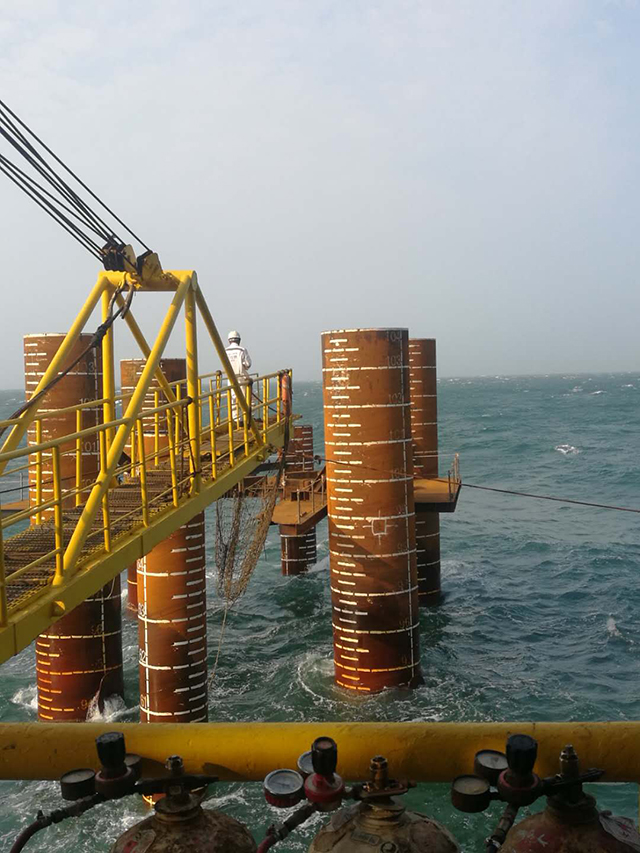

广州打捞局承接了勒门海上风电场试验桩的项目,总共需要打入7根桩:四根直径2.4米,壁厚25mm,长104米,重量约160吨的锚桩;一根直径2.4米,壁厚40mm,长110米重约260吨的主桩;以及两根直径1.5米,壁厚40mm重量约60吨的基准桩。方案是:先使用液压振动锤定位和预打桩(即打到桩可自稳的深度,至少20m),然后用冲击锤打到设计深度。ICE单台250NF振动锤完成了预打桩工作。

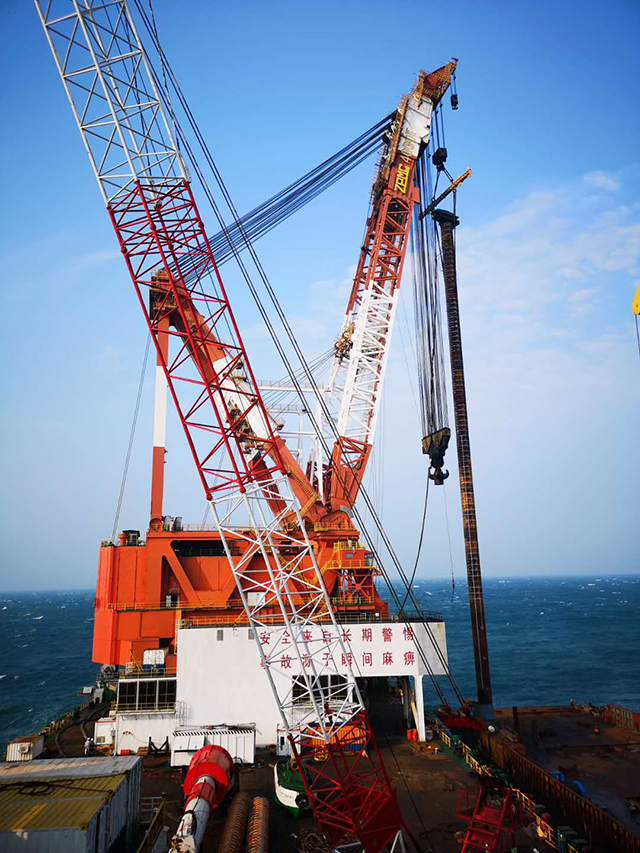

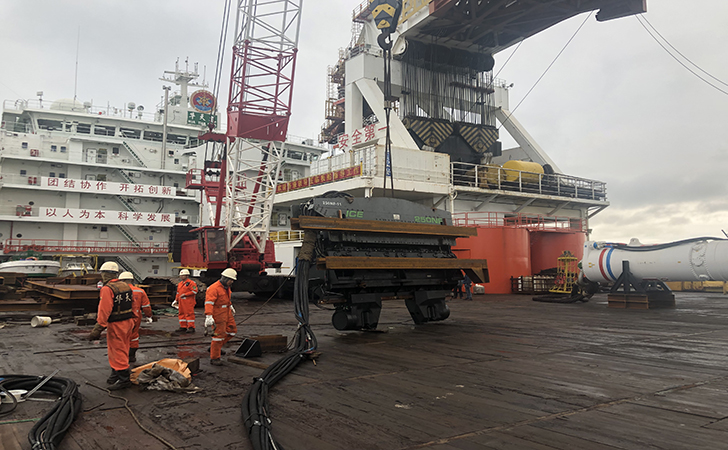

为控制施工成本,广州打捞局使用了自有的打捞船——华天龙号进行本次试验桩施工。

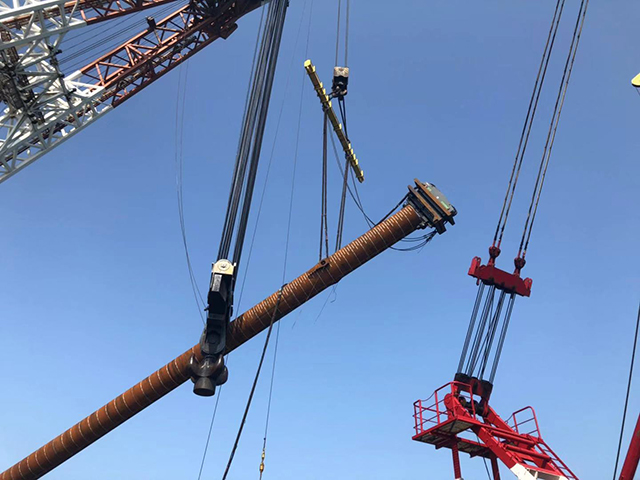

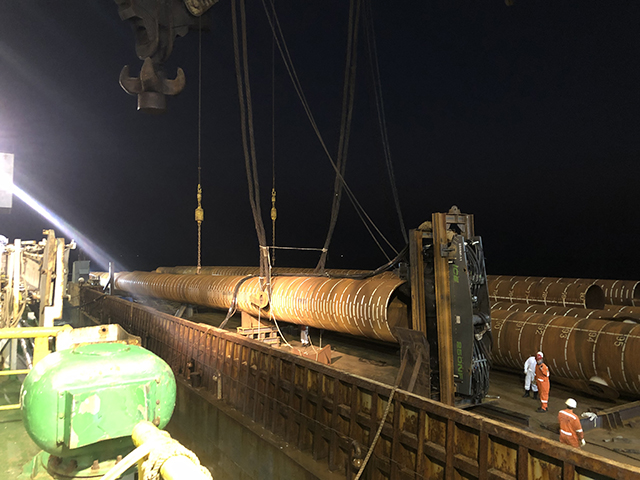

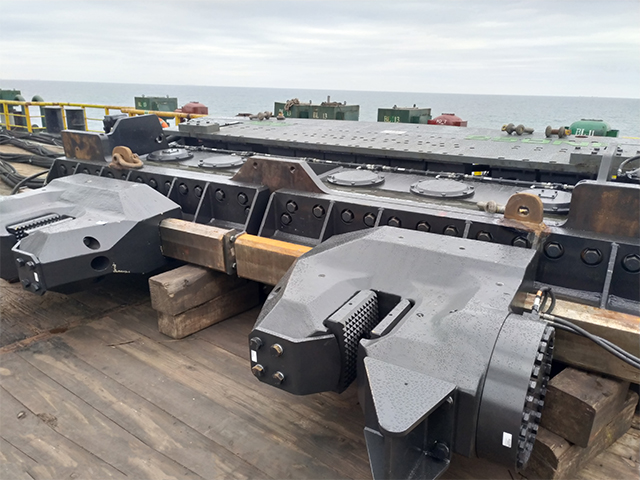

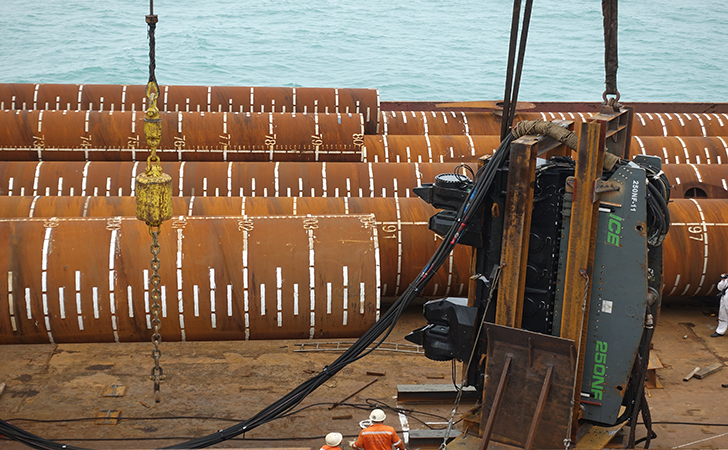

ICE250NF液压振动锤安装了两个夹持力高达350吨的夹具,其自锁功能可将重达3吨的夹具牢牢地固定在垂直的横梁上。该海域的浪涌造成船身晃动大,无法采用传统的对桩方法。广州打捞局将250NF振动锤转到垂直状态,仅用了5分钟就将它放置到水平状态的桩上,对桩效率比他们以前使用的串联振动锤提高了许多倍。




该项目所在地的水深为25米。按照设计要求,桩头须至少打入20米,进入粉质粘土层方可自稳。为了确保打桩的可行性,ICE公司事先做了专业的地质分析,控制打桩的风险。根据分析结果,ICE 250NF可将重达260吨的桩打入至少25米深,能达到设计要求的深度。


250NF L£å£í£å£î 2.jpg

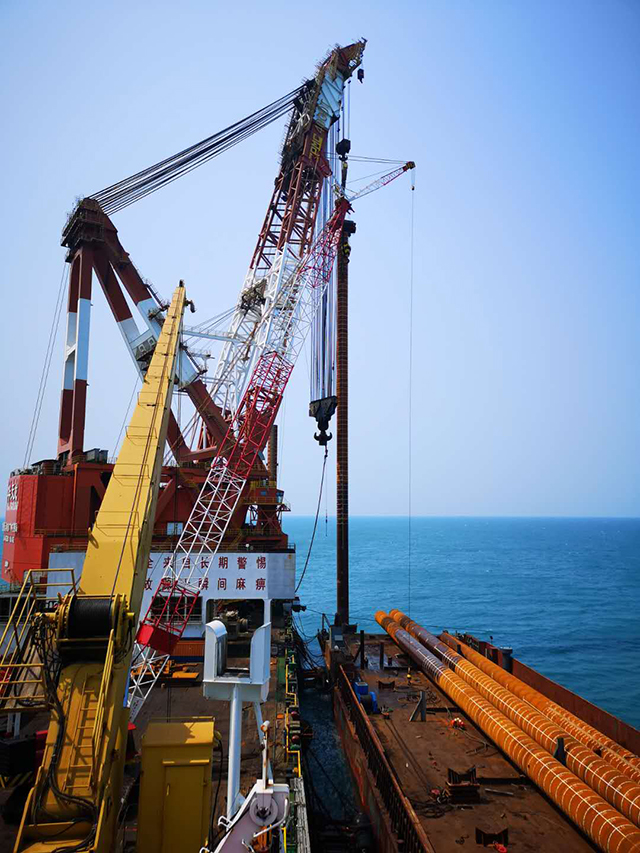

250NF具有537吨的激振力,匹配了1536马力的液压动力站,仅20分钟就将桩打入42米深土层!穿过了粗砂、粉砂层,粉质粘土层,到达中砂层。剩余的30多米深度使用IHC液压冲击锤打入,水面上保留了6米长的桩。




振动锤的打桩速度大多时候取决于吊机的释放速度。出于对垂直度的严格可控要求,现场吊机的释放速度非常缓慢,一定程度上影响了打桩速度。尽管如此,现场观看的主业代表、项目经理以及施工人员非常满意。ICE 250NF振动锤的打桩深度超过了软件计算的深度,意味着在IHC冲击锤开始打桩之前,桩已具有了更好的抗风和自稳能力。因此,项目经理胡敏对ICE振动锤信心大增并临时调整了施工计划。由于250NF锤对桩和定位方便快速,并且帮IHC液压冲击锤的打桩任务减少了17米深,使整个项目的工期缩短了好多天。




根据ICE所属的Dieseko集团多年的经验,地质报告的准确度是影响打桩分析软件计算结果的关键因素。越来越多的客户也意识到了这点,对业主所提供地质报告的准确度提出了更高的要求。


这个示范项目的主要经验教训是什么?250 NF振动锤,可以比对手更深和更快地打桩;将振动锤连接在桩上起吊,可提高安全性,显著地节约时间。




在施工前,项目经理很担心振动的性能。以往的长桩和重型桩的经验告诉他们,许多螺栓失效,导致安全隐患和大量的停机时间,打桩速度慢。打桩完成后,他说:“ICE的振动锤完全符合它的国际品牌定位,它的产品性能、设计优势和稳定性都超出了我们的预期,帮助我们缩短了施工期。”使用单个振动锤而不是串联结构,使操作更容易,减少了振动锤总重量,大大减少了液压管的数量,降低了燃油消耗,且占用的甲板空间也更少。




ICE是一家灵活的公司,能为客户提供多种打桩方案以及技术支持。我们愿意为您特殊的项目需求提供尽可能的支持。请拿起电话,现在就联系我们。
