一下直压2.4米宽的钢板桩挡土墙
2018-09-21    by : 艾严
  • 一下直压2.4米宽的钢板桩挡土墙
  • 一下直压2.4米宽的钢板桩挡土墙
  • 一下直压2.4米宽的钢板桩挡土墙

在中国,每年都有上千个钢板桩项目在施工。钢板桩非常适合现代临时基础工程中可回收再利用的要求。这是我们在深基础微信群里经常讨论的话题。本周,我们将分享直压式打拔钢板桩墙的一些信息。使用这种方法不会对环境造成干扰,土壤沉降也最小。


图片 1.jpg


钢板桩主要应用于在开挖地带与周围环境之间形成临时或永久的屏障,例如码头、土壤围堰、隧道以及地下停车场。钢板桩也应用于临时开挖工作,基坑的挡墙。在中国,地下连续墙是建造挡土墙的首选方法。与地下连续墙相比,钢板桩墙是一种临时结构。这种类型的临时解决方案非常适合现代环保的趋势,如混凝土、膨润土和钢筋笼的大幅减少。在实际应用中,地下连续墙所使用的材料除了挡土外,往往没有其它的结构用途,而且施工完成后很难拆除。然而,钢板桩可以很容易地拔出并重复使用在一个新的地点。




下面的视频显示了PVE直压机。ICE直压机是一种领先的多功能机械,它的压缩力在600~1500 kN之间,由液压油缸提供。该打桩机可同时打入4根钢板桩,4个夹具按顺序将桩压下。这种方法适用于长薄板桩,并能保证很高的日产量。如果遇到严苛的地质条件,可以在桩头注入少量高压水以帮助土壤液化。



直压机——敏感条件下使用

在操作过程中,直压机不会产生任何振动。它通过向下的压力将桩压入地面,而不是振动或锤打,地面不会受到干扰,对周围环境的影响也几乎为零。它是城市内基础施工的完美解决方案。ICE 4240或4375型号可以安装在Woltman 90PR打桩架上。90PR有一个最高36米的桅杆,安装了ICE 4240直压机后,可以打入最大长度为30米的钢板桩。90PR的卡特彼勒C18发动机为桩架和直压机提供了所需的液压流量。

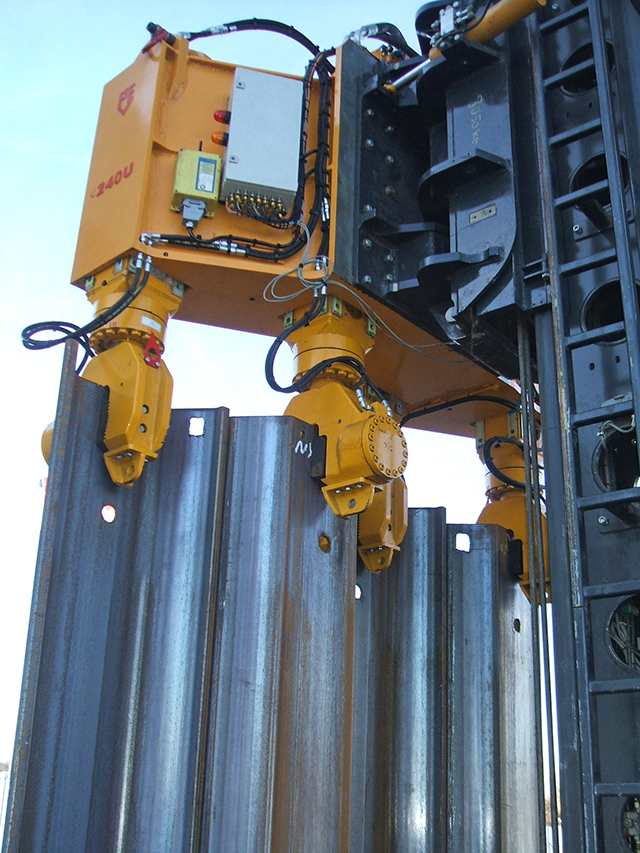

PVE 4240 pressing machine_1001.jpg


直压技术

直压技术的工作原理是利用四个液压油缸将钢板桩压入土中。板桩通过标准锁扣连接,打桩机安装有传感器,可以精确定位桩以确保钢板桩墙的垂直性和完整性。

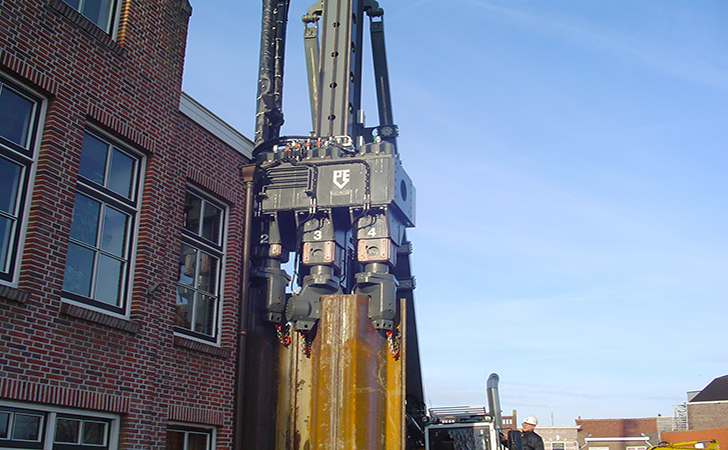

PVE 4125 pressing machine_02364.jpg


压桩力180吨 、拔桩力240吨

液压压力可通过桩架或配套的动力站提供。四个独立工作的液压油缸都安装有夹具,夹持着相同数量的钢板桩桩头。依次交替的将每个钢板桩压入地下。直压机可以施工拉森钢板桩和Z形桩,通过旋转不同的角度,夹具可以适应不同尺寸的钢板桩。


产品应用范围

桩架到达施工现场后2小时内即可投入使用,因为桅杆不需要另行装配,只需要起升即可。

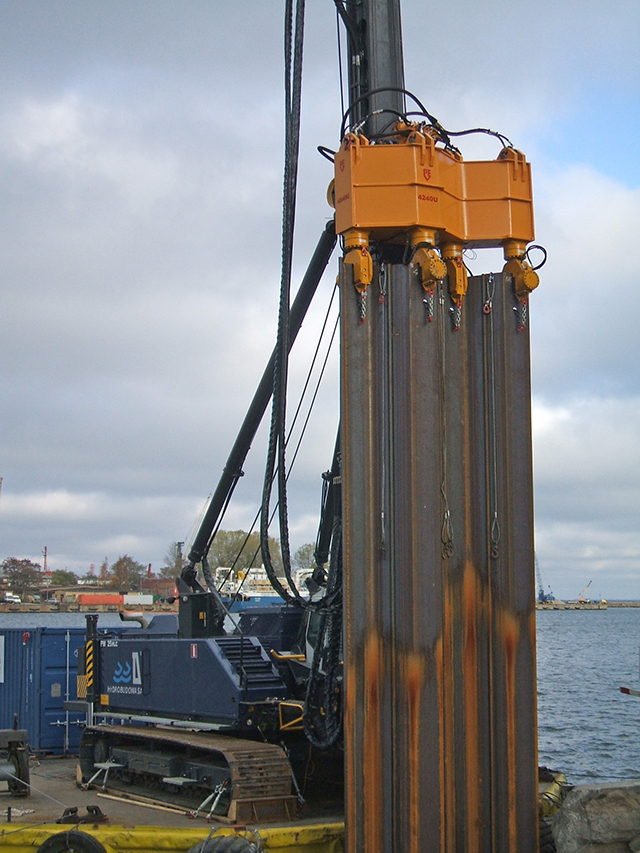

PVE 4240 pressing machine_0948.jpg


应用

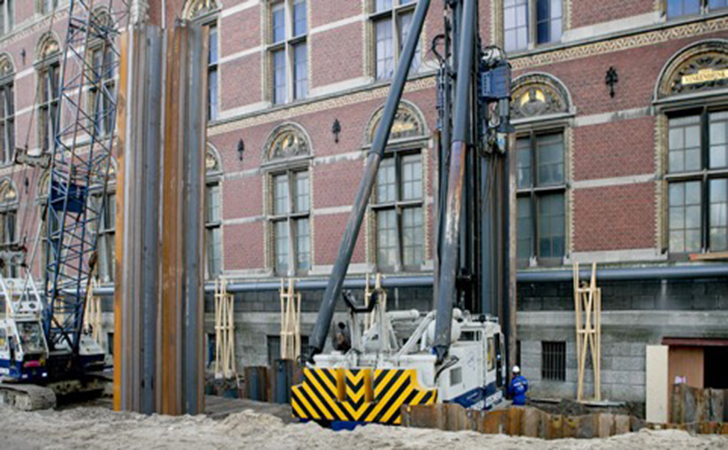

*  城市区域和对振动比较敏感的项目

*  在现有建筑物、地下结构、铁路等附近进行安全工作

*  几乎适用于所有土壤类型


优势

*  操作简易—— 仅有2名工人即可

*  无震动、对周围环境无伤害影响

*  与其他基础技术相比,施工噪音最小

*  可压入所有U和Z型钢板桩

*  使用时无需额外的配重

*  可单个或成对的压入

*  可打入有涂层的桩

*  优良的品质

*  广泛的夹具解决方案



基础工业的发展

基础产业正在发生着的迅速变化,钢板桩产品也发生着较大的改变包括更宽和更长的桩、由护筒桩与钢板桩形成的组合墙、桩与桩形成的大桩越来越多的项目在使用。打桩设备正在大步发展,监管机构正在推动更多的环保施工方法和工艺设计院,期望给市场带来真正的改变。更多的研究需要针对不同的土壤类型进行,而ICE正在寻找合作伙伴以促进该行业的发展。期待与您的想法更行交流!
